6

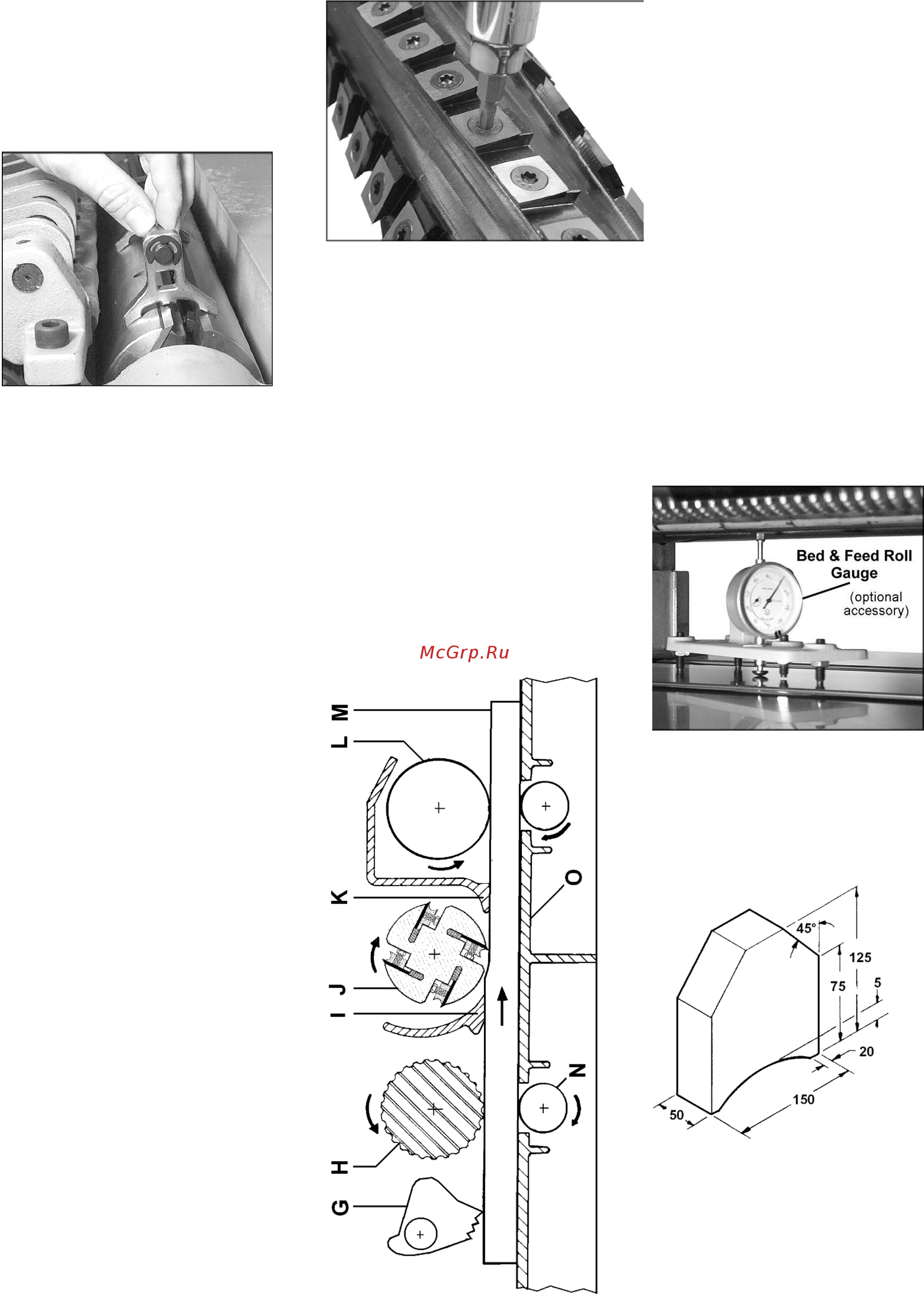

Поместите шаблон на нож (G, Рис. 8).
Вращайте регулировочные винты (Н,
Рис.8) пока нож не коснется
центрального выступа (D, Рис. 8)
шаблона, приведите в начальное
положение прижимную планку, немного
закрутив обратно шесть стопорных
винтов (F, Рис. 8) в пазу.
Рис.9
ПРИМЕЧАНИЕ: В данный момент
только затяните нож в пазу так, чтобы
он оставался на месте. Если
необходимо отрегулировать еще ножи,
то
повторите шаг 4. После того, как все
четыре ножа закреплены винтами,
поставьте на место и закрутите шесть
стопорных винтов (F, Рис.8) против
прорези, начиная с винтов по краям,
затем центральные винты, пока нож не
будет надежно закреплен в
строгальном валу. Таким же образом
затяните три оставшихся ножа.
Важно: Проверьте дважды затяжку всех
винтов.
Замена или переустановка
строгальных ножей Helical (для
модели JWP-201HH)
Ножи строгального вала заточены с
четырёх сторон. Если режущая сторона
затупилась, достаточно снять
строгальный нож, повернуть его на 90⁰
острой стороной и закрепить.
Для выкручивания крепёжного винта
строгального ножа используйте
поставляемые со станком отвертки
звездочкой (Рис. 9-1). Рекомендуется
поворачивать сразу все строгальные
ножи на одной спирали, это
гарантирует
более качественную обработку
поверхности. Однако, в случае, если на
отдельных строгальных ножах
образовались зазубрины, поверните
только повреждённые стороны.
На каждом ноже нанесена контрольная
отметка, которая поможет поворачивая
нож не путать грани в разные
направления.
ВАЖНО: перед заменой или поворотом
строгальных ножей, очистите
крепёжный винт и строгальный вал от
пыли. Скопление пыли между
элементами вала может помешать
правильной установке ножа, что
повлияет на качество обрабатываемой
поверхности детали.
Рис. 9-1
Перед установкой смажьте резьбу
каждого крепёжного винта машинным
маслом, излишки масла уберите.
Перед началом работы надёжно
зафиксируйте каждый крепёжный винт!
ВНИМАНИЕ: убедитесь, что все
крепёжные винты надёжно
зафиксированы. При высокой
скорости вращения
незафиксированные строгальные
ножи могут вылететь и нанести
травму.
Строгальная голова с валами вашего
продольно-строгального станка (Рис.
10)
G Гасящие отдачу элементы
H Вал подачи заготовки
I Стружколоматель
J Строгальный вал
K Ограничительная пластина
L Вал выхода заготовки
Рис. 10
Гасящие отдачу элементы защиты
Гасящие отдачу элементы (А, Рис. 23)
помогают предотвратить отбрасывание
заготовки из станка. Их необходимо
периодически проверять, чтобы
они были очищены от смолы и клея, а
также, чтобы они могли свободно
двигаться и правильно работать.
Вал подачи заготовки
Вал подачи заготовки должен
обеспечивать движение детали под
строгальный вал станка. Это -
рифленый, наборно-секционный вал.
Чтобы обеспечить надлежащее
движение заготовки, вал подачи
должен быть установлен так, чтобы
основание его дуги было 1,6 мм ниже
дуги строгального вала. Вал подачи
имеет пружины для равномерного
прижима заготовки к столу с обеих
сторон станка.
Регулировка вала подачи
1. Отключите станок от электропитания.
2. Поместите цифровой индикатор под
строгальным элементом ножевого вала
(Рис.11)
Рис.11
Если цифровой индикатор отсутствует,
используйте замерный блок из твердого
дерева собственного изготовления.
Этот замерный блок можно сделать по
следующим размерам, показанным на
Рис. 12 , который Вы можете сделать и
использовать как шаблон.
Рис.12
Вы можете провернуть строгальный
вал при помощи шкива.
3. Поднимите стол с помощью
маховика, пока шаблон не коснётся со
вставкой ножа в вершине ее кривой.
Ноль шаблона в этом положении.
4. Переместите шаблон к одной из
сторон вала подачи и с помощью щупа
проверьте расположение. Оно должно
быть 1,6 мм ниже расположения ножа.
