Phantom DVM-3720 iS [5/16] Схема подключения

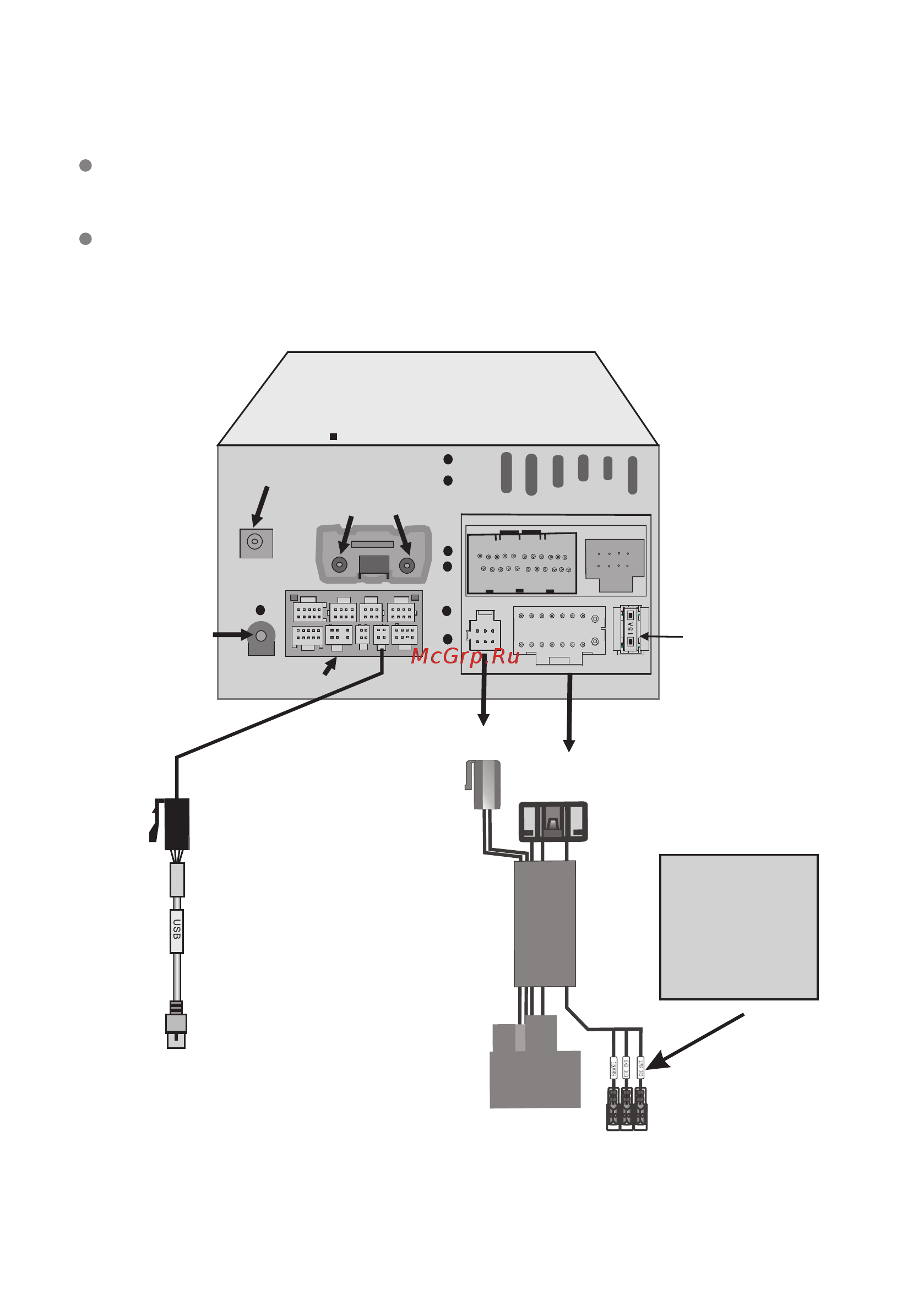

Схема подключения

Для правильного функционирования системы будьте внимательны, подключите

провода согласно схеме подключения ниже.

Для предотвращения короткого замыкания, изолируйте аудио и видео контакты,

если они не используются.

Головное устройство

ТВ антенна

GPS - антенна

К штатной

проводке

автомобиля

Штатный разъем AUX

Разъем питания

Предохранитель

USB разъем

Радио

антенна

Многофункциональный интерфейс

Желтый : CDC BATT

(аккумулятор)

Черный : CDC GND

(масса)

Сине-белый : BRAKE

(ручной тормоз)
