3. Подготовка к работе

Если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного помещения, его

не распаковывать и не включать в течение 8 часов. Станок должен прогреться до температуры окружающего

воздуха. В противном случае станок может выйти из строя при включении, из-за сконденсировавшейся влаги на

деталях электродвигателя.

Для снятия упаковочной тары не требуется особой оснастки. Необходимо надеть защитные рукавицы, раз-

резать ножницами или кусачками упаковочную ленту. Вытащить металлические скобки, если они присутствуют.

Открыть верхнюю часть коробки, осторожно поднять сверлильный станок и установить его на рабочее место и

закрепить болтами к столу.

Рекомендуется сохранить упаковочную тару в надлежащем месте на случай возможной транспортировки

сверлильного станка на другое место, по крайней мере - на время гарантийного срока.

Установка и эксплуатация сверлильного станка производиться на площадках с уклоном не более 10°, в сухих,

утепленных и хорошо проветриваемых помещениях при температуре от +1°С до +35°С, где предусмотрено до-

статочно места для управления и его технического обслуживания.

Выполнение электромонтажных работ, подключение к питающей электросети и заземление должен выпол-

нять квалифицированный специалист, в строгом соответствии с «Правилами технической эксплуатации элек-

троустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потреби-

телей» и указаниями данного руководства. Персональную ответственность за наличие и надежность заземления

несет лицо, проводившее монтаж.

Напряжение в электросети должно соответствовать номинальному напряжению, указанному в технических

характеристиках изделия.

Рабочие место станка должно быть ограждено и организованно в соответствии с нормами и требованиями.

Посторонние лица должны находиться на безопасном расстоянии от рабочего места.

При работе на станке не надевайте излишне свободную одежду, перчатки, галстуки, украшения. Всегда рабо-

тайте в нескользящей обуви и убирайте назад длинные волосы. Всегда работайте в защитных очках, работайте

с применением наушников для уменьшения воздействия шума, зажимайте обрабатываемые детали соответ-

ствующими дополнительными приспособлениями, регулярно проверяйте зажим патрона, используйте только

соответствующие инструменты для удаления стружки.

Не оставляйте станок без присмотра. Прежде чем покинуть рабочее место, выключите станок, дождитесь пол-

ной остановки двигателя и выдерните шнур из сети.

Перед первым включением станка обратите внимание на правильность сборки и надежность установки кре-

пления станка к верстаку, к столу.

После запуска станка, дайте ему поработать некоторое время на холостом ходу. Если в это время вы услышите

посторонний шум или почувствуете сильную вибрацию, выключите станок, выньте вилку шнура питания из ро-

зетки электрической сети и установите причину этого явления. Не включайте станок, прежде чем будет найдена

и устранена причина неисправности.

4. Устройство и принцип работы станка

Основным элементом сверлильного станка является вращающийся вертикальный шпиндель, на котором,

в конусе или в патроне закреплено сверло. На рабочем столе крепится заготовка, в которой нужно просвер-

лить отверстие, вращением штурвала подводим сверло к заготовки и получаем отверстие. Все остальные

элементы стойка, основание, электродвигатель, блок управления, механизм изменения скорости оборотов

шпинделя предназначены, для выполнения указанной функции и собраны в единое целое и составляют ста-

нок (см.рис.2).

Для каждого материала необходимо подбирать свою скорость вращения шпинделя, для материалов с

большим сопротивлением - медленнее, а для материалов с меньшим сопротивлением наоборот. Измене-

ние скорости осуществляется переустановкой клиновых ремней. Установка клинового ремня на больший

диаметр шкива на шпиндели снижает скорость оборотов (см.рис.3).

Технические характеристики

Таблица 1

Наименование

модели

Напряжение, В/гц

Мощность двигателя, Вт

Диаметр патрона/

конус шпинделя,

мм /

Частота вращения

шпинделя, об/мин

Ход шпинделя/ход

стола,мм

Размеры стола, мм

х мм

Класс защиты

Уровень звукого

давления, дБА

Габариты, см

Масса, кг

MDM

013/0.3-1

220/50 350 13/МТ2" 580-2650 104/200/290 160х160 IP44 ≤75 35х22х58 19

MDM

016/0.5-1

220/50 500 16/МТ2" 280-2350 115/270/330 170х170 IP44 ≤75 49х22х61 24

MDM

016/0.4-1

220/50 450 16/МТ2" 660-2500 126/350/524 200х195 IP44 ≤75 53х30х82 36

MDM

016/0.7-1

220/50 750 16/МТ3" 200-2600 215/725/1240 330х330

IP44 ≤75 75х35х16 98

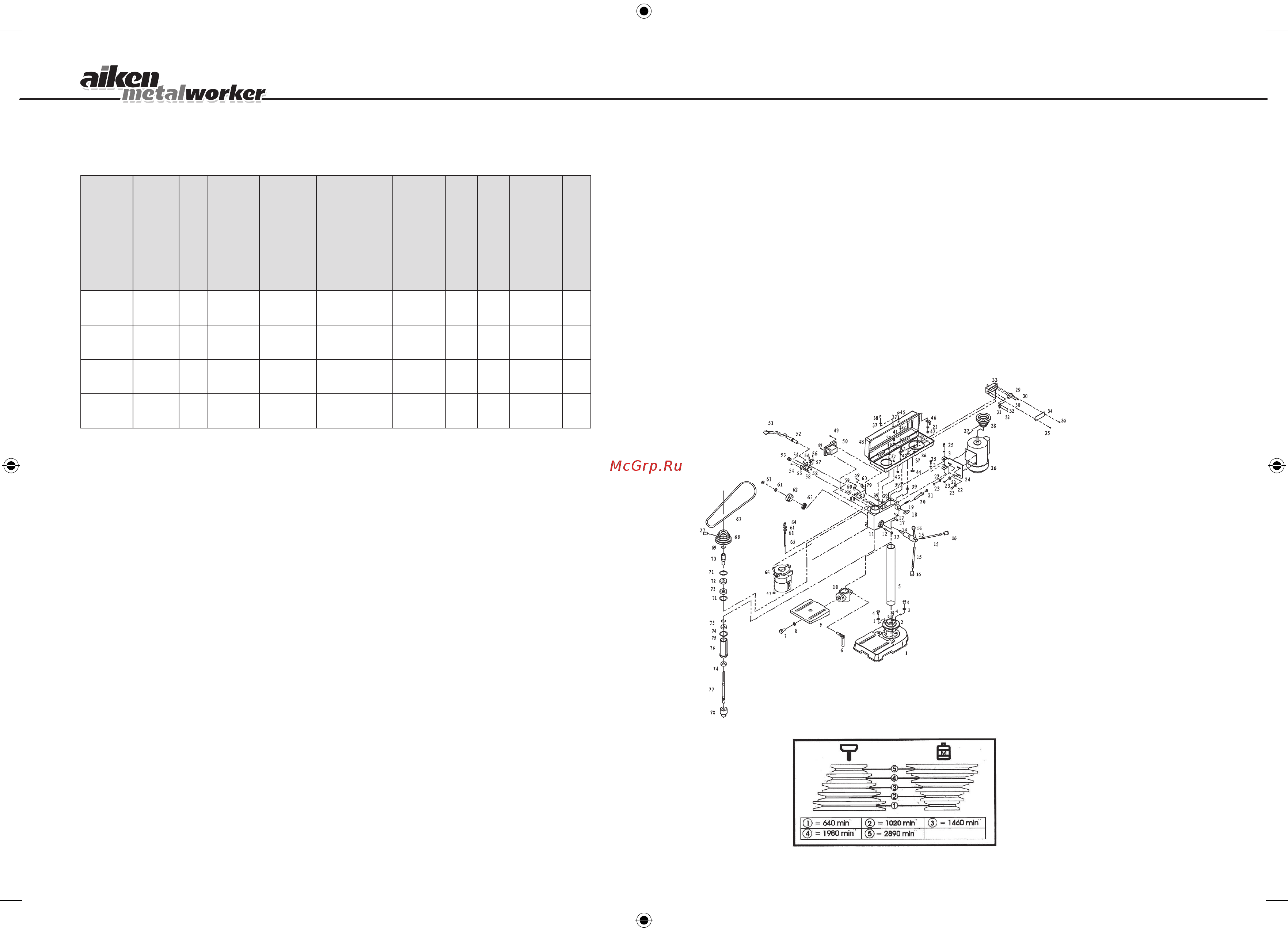

Рис. 2. Устройство и схема сборки

сверлильного станка

1-основание, 2-втулка,

3-4-крепление, 5-стойка,

6-фиксатор рабочего стола,

7-8-крепление, 9-стол рабочий,

10-втулка, 11-корпус,

14-16-61-63- узел привода шпинделя,

19-25-плита крепления двигателя,

26-электродвигатель, 27-шпонка,

28/68-шкивы, 48-защита клино-

ременной передачи, 49-тумблер,

51-52-провод с вилкой, 67- ремень,

68-77- узел шпинделя,

78-парон сверлильный,

Рис.3. Схема установки

клиноременной передачи

MDM 013 0,3-1.indd 4-5 29.11.2007 6:22:48
