FlexLine plus, Приложения
102
7.11.3 Засечки
Доступ Выберите нужный метод в подпрограмме Засечка из COGO Главное Меню:

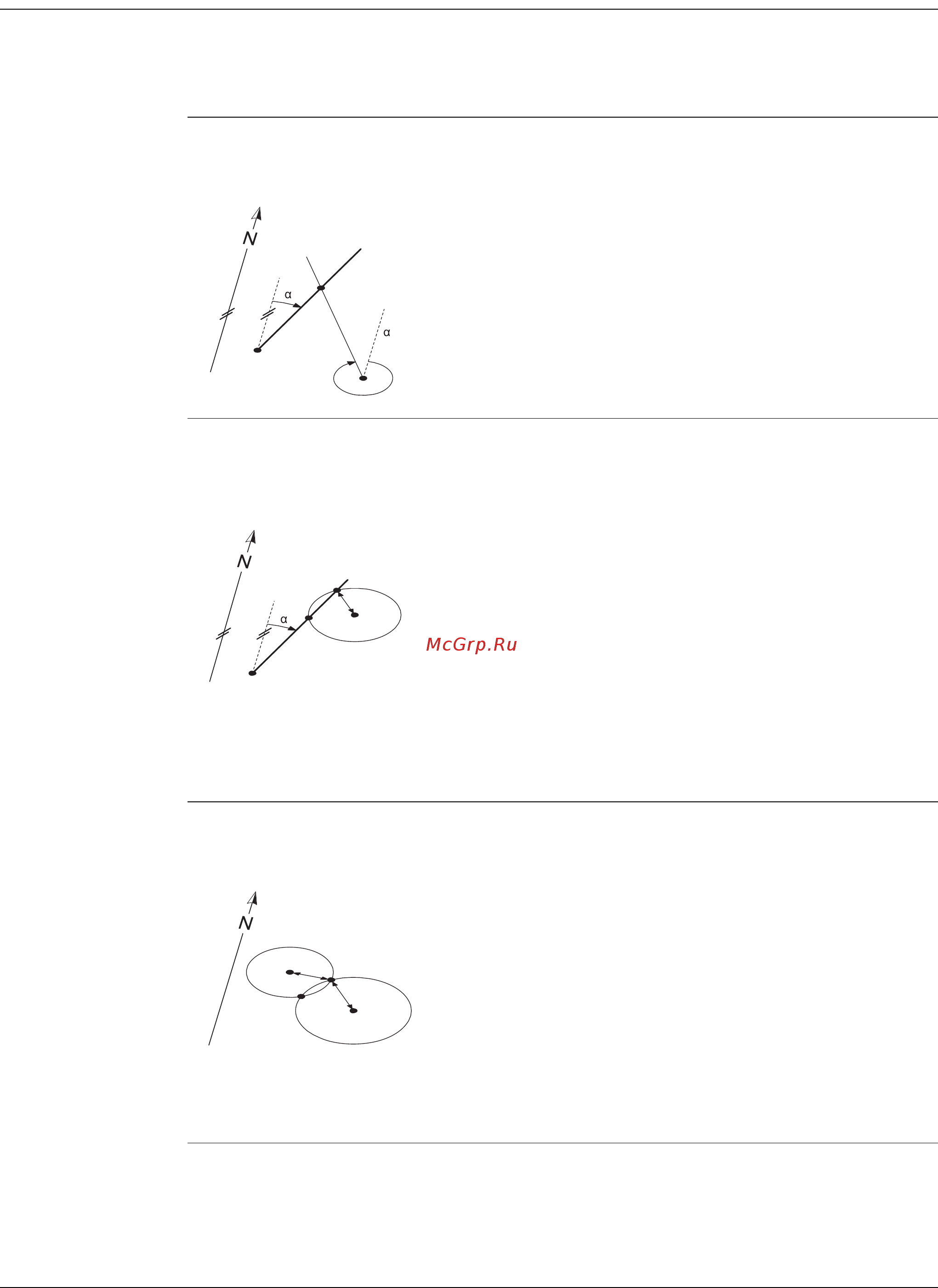

Азимут-Азимут Используйте подпрограмму Азимут-Азимут для расчета точки пересечения двух
линий. Направление определяется своим дирекционным углом и координатами
известной точки.
Азимут-Расстояние Используйте подпрограмму Азимут-Расстояние для расчета точки пересечения
прямой и окружности. Направление определяется своим дирекционным углом и
координатами известной точки. Окружность засечки определяется ее центром и
радиусом.
Расстояние-рассто-
яние
Воспользуйтесь программой Расстояние-расстояние для вычисления точки пере-
сечения двух окружностей. Эти окружности задаются положением их центров и
расстояниями, измеренными до определяемых точек.
• ДУ - ДУ • Рст-Рст
• ДУ -Рст • По 4 тч
Исходные данные
P1 Первая точка с известными координатами
P2 Вторая известная точка с известными координа-
тами
1 Дирекционный угол с точки Р1 на Р3
2 Дирекционный угол с точки Р2 на Р3
Определяемые данные
P3 точка, координаты которой будут вычислены
программой COGO
TSOX_100
P1
P2
P3
1
2
Известная
P1 Первая точка с известными координатами
P2 Вторая известная точка с известными координа-
тами
Дирекционный угол с P1 на P3 и P4
С Радиус окружности, равный расстоянию между
точками P2 и P4 и Р3
Определяемые данные
P3 Первая точка, координаты которой вычисляются
по программе COGO
P4 Вторая точка, координаты которой вычисляются
по программе COGO
TSOX_101
r
P1
P2
P4
P3
Исходные данные
P1 Первая точка с известными координатами
P2 Вторая известная точка с известными координа-
тами
r1 Радиус как расстояние от P1 до P3 или P4
r2 Радиус как расстояние от P2 до P3 или P4
Определяемые данные
P3 Первая точка, координаты которой вычисляются
по программе COGO
P4 Вторая точка, координаты которой вычисляются
по программе COGO
TSOX_102
r1
r2
P1
P2
P3
P4
