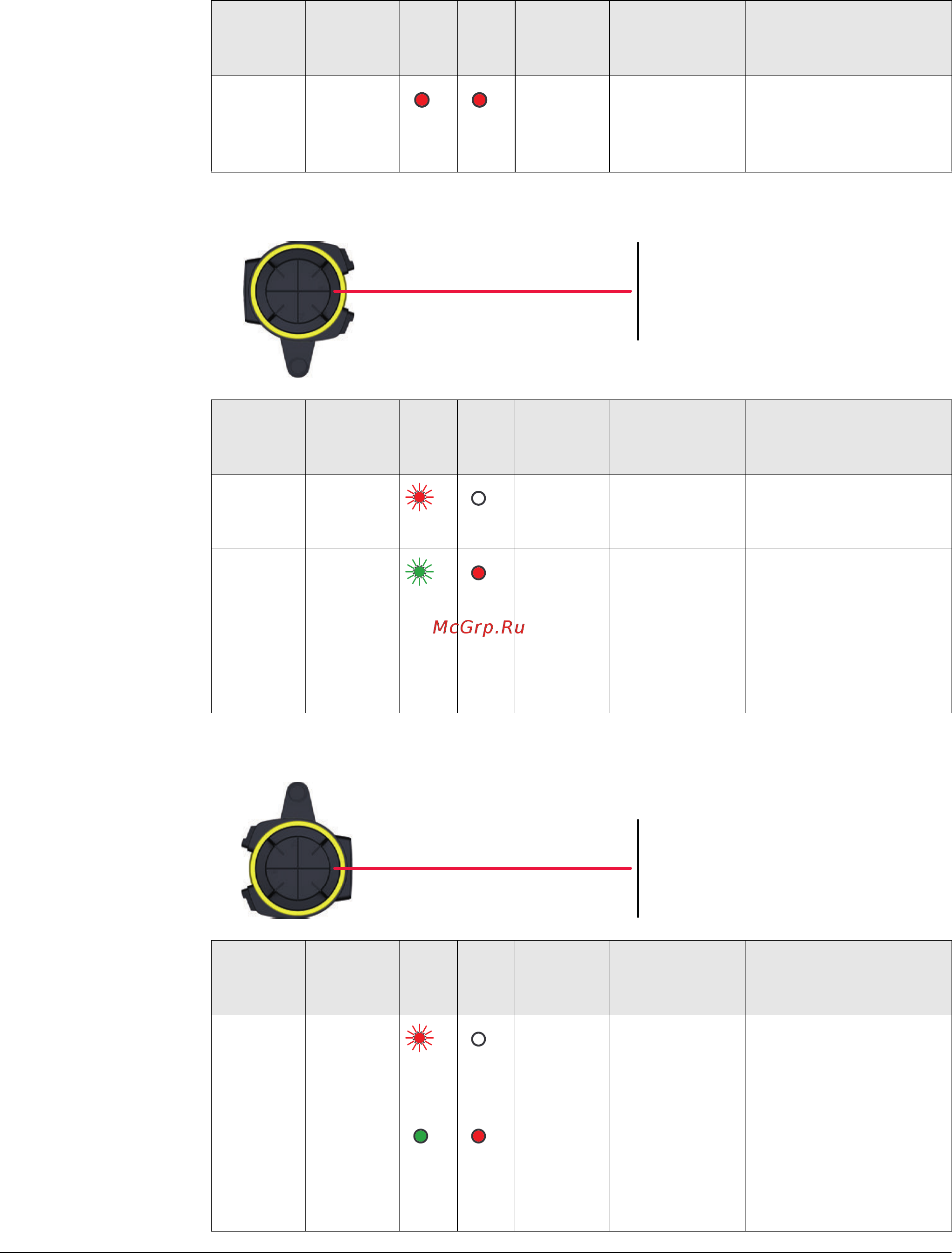

Rugby 820/830, Автоматическая калибровка в полевых условиях
41
Калибровка, поша-
говая инструкция
В приведенной ниже таблице определены и показаны состояния светодиодных
индикаторов, которые будут отображаться на каждом шаге процесса калибровки в
полевых условиях.
Шаг 1 - Поворот и выравнивание одного конца оси X (X+)
Шаг 2 - Поворот на 180° и выравнивание противоположного конца оси X (X-)
Инди-
катор
оси X
Инди-
катор
оси Y
X Y Состо-
яние оси
X
Состояние
оси Y
Действия
Светится
красным
Светится
красным
Ось X не
выров-
нена
Ось Y не
выровнена
Поворачивайте лазер,
пока индикатор оси X
не начнет мигать
красным.
Инди-
катор
оси X
Инди-
катор
оси Y
X Y Состо-
яние оси
X
Состояние
оси Y
Действия
Мигает
красным
Выкл Ось X
выравни-
вается
Выкл Дождитесь, пока
будет измерена одна
сторона оси X.
Мигает
зеленым
Светится
красным
Выравни-
вание
оси X
завер-
шено
наполо-
вину
Ось Y не
выровнена
Поверните лазер на
180°, пока индикатор
оси X не начнет
мигать красным.
Инди-
катор
оси X
Инди-
катор
оси Y
X Y Состо-
яние оси
X
Состояние
оси Y
Действия
Мигает
красным
Выкл Ось X
выравни-
вается
Выкл Дождитесь, пока
будет измерена
противоположная
сторона оси X.
Светится
зеленым
Светится
красным
Выравни-
вание
оси X
завер-
шено
Ось Y не
выровнена
Поверните лазер на
90°, пока индикатор
оси Y не начнет
мигать красным.
004740_001
30 m (100 ft)
X+
004741_001
30 m (100 ft)
X—
