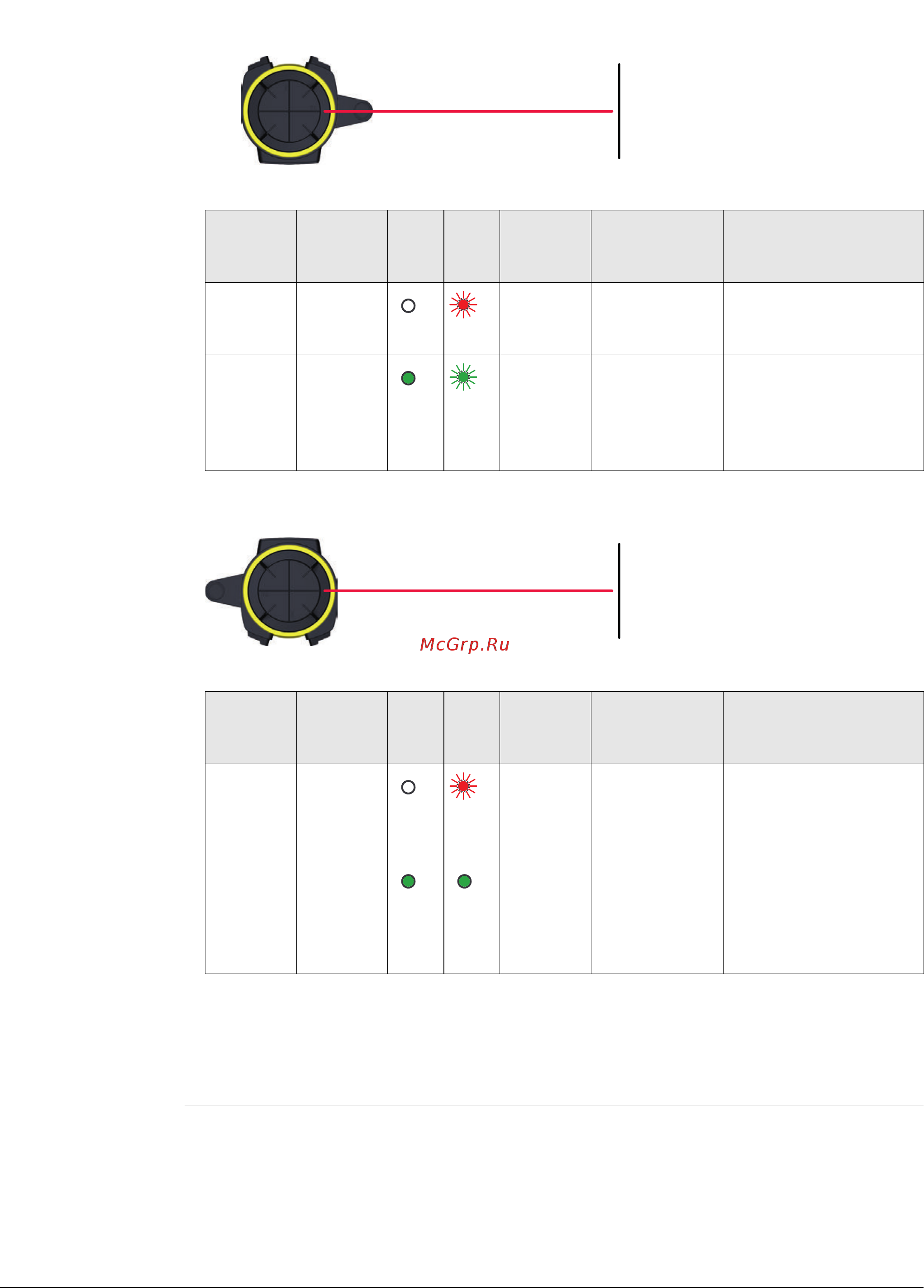

Rugby 820/830, Автоматическая калибровка в полевых условиях
42
Шаг 3 - Поворот на 90° и выравнивание одного конца оси Y (Y+)
Шаг 4 - Поворот на 180° и выравнивание противоположного конца оси Y (Y-)
Если процесс калибровки завершился успешно, индикаторы осей X и Y поочередно
мигнут три раза, прозвучит звуковой сигнал, и прибор Rugby выключится.
Если прибор Rugby не завершил процедуру, как указано выше, то это означает, что
процедура прошла с ошибкой и должна быть повторена.
Инди-
катор
оси X
Инди-
катор
оси Y
X Y Состо-
яние оси
X
Состояние
оси Y
Действия
Выкл Мигает
красным
Выкл Ось Y вырав-
нивается
Дождитесь, пока
будет измерена одна
сторона оси Y.
Светится
зеленым
Мигает
зеленым
Выравни-
вание
оси X
завер-
шено
Выравни-
вание оси Y
завершено
наполовину
Поверните лазер на
180°, пока индикатор
оси X не начнет
мигать красным.
Инди-
катор
оси X
Инди-
катор
оси Y
X Y Состо-
яние оси
X
Состояние
оси Y
Действия
Выкл Мигает
красным
Выкл Ось Y вырав-
нивается
Дождитесь, пока
будет измерена
противоположная
сторона оси Y.
Светится
зеленым
Светится
зеленым
Выравни-
вание
оси X
завер-
шено
Выравни-
вание оси Y
завершено
Готово.
004742_001
30 m (100 ft)
Y+
004743_001
30 m (100 ft)
Y—
