6.5.5 Разбивка

Описание Эта подпрограмма вычисляет расхождение между положением измеренной точки

и вычисленным ее положением. На дисплей выводятся ортогональные (ΔL, ΔO,

ΔH) и полярные (ΔHz, ∆ , ∆ ) расхождения.

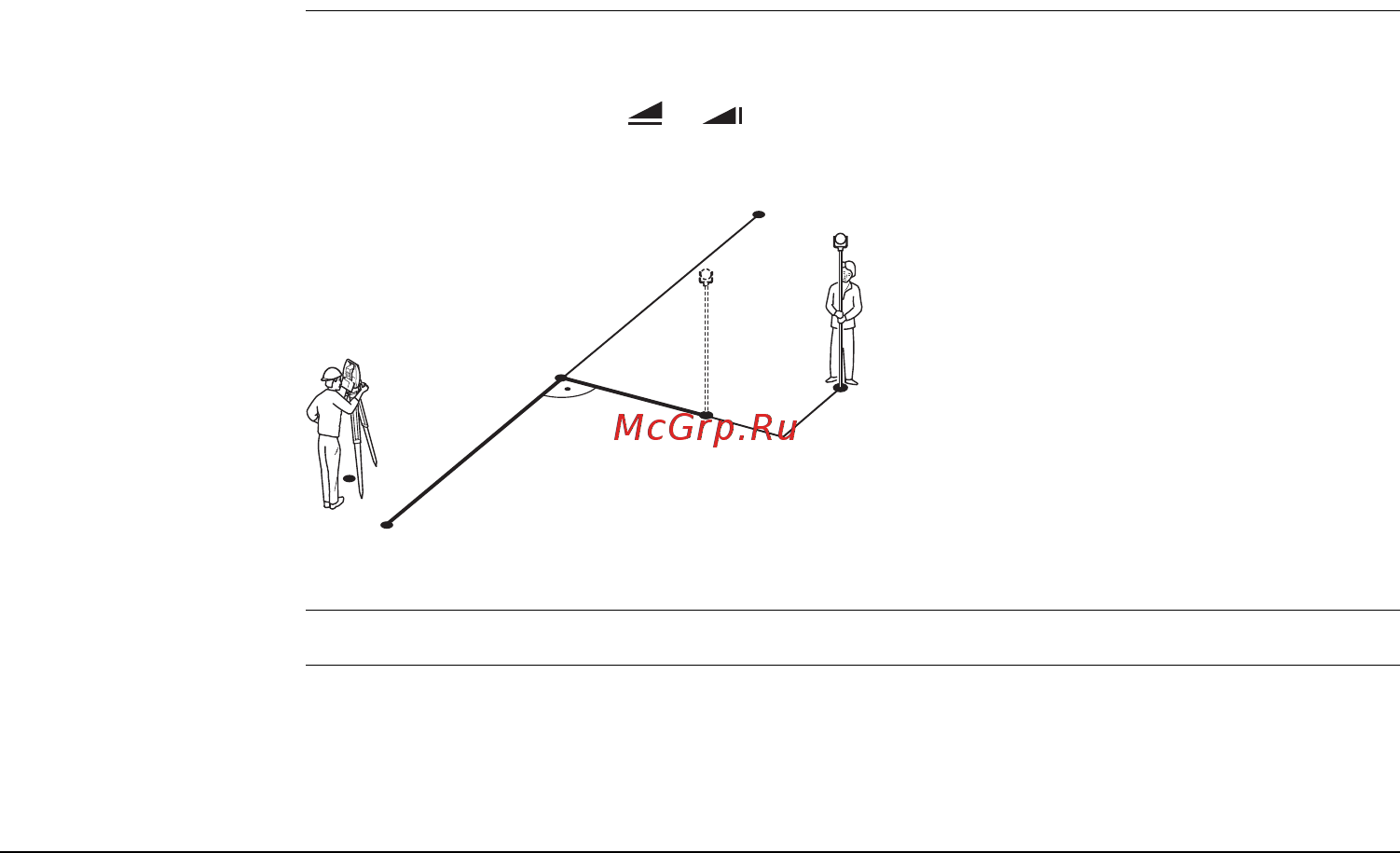

Пример ортогональной разбивки

Доступ Нажмите  в окне   - ..

Ортогональная

разбивка

Введите элементы разбивки проектной точки от опорной линии.

P0 Точка установки инструмента

(станция)

P1 Начальная точка

P2 Конечная точка

P3 Вынос точки

P4 Измеренная точка

a ∆ Параллельный сдвиг

b ∆ Продольный сдвиг
