Содержание

• Мотоцикл p.1
• Ьр150 13 p.1
• Содержание p.3
• Замена деталей p.4
• Ж внимание снятие первоначально установленных заводских деталей или установка на мотоцикл дета лей других производителей может привести к поломке мотоцикла p.4
• Внимание вождение мотоцикла требует со стороны водителя соблюдения определенных правил для обеспечения безопасности p.4
• Рекомендации по вождению и требования безопасности p.4
• Максимальная нагрузка 150 кг p.4
• Защитная одежда p.4
• F внимание во избежание несчастных случаев соблюдайте правила при размещении груза поскольку неправильное размещение груза может привести к потере устойчивости мотоцикла сниже нию эксплуатационных и скоростных характеристик p.4
• Нагрузка p.4
• Конструкция p.5
• Рис 1 p.5
• 10 9 8 p.5
• Номер двигателя p.6
• Блок приборов p.6
• Идентификационные номера транспортного средства рис 2 p.6
• Рис 2 p.6
• Примечание p.6
• Рис 3 p.6
• 12 11 10 p.6
• Рычажок привода обогатителя p.7
• Выключатель зажигания p.7
• Рычаг сцепления p.7
• Левая рукоятка руля p.7
• Переключатель указателя поворота p.7
• Переключатель дальнего ближнего света фары p.7
• Рис 5 p.7
• Кнопка кратковременного включения дальнего света p.7
• Рис 4 p.7
• Кнопка звукового сигнала p.7
• Выбор топлива p.8
• Топливо и топливный бак p.8
• Переключатель режимов освещения p.8
• Крышка топливного бака p.8
• Топливный бак p.8
• Правая рукоятка руля рукоятка управления дросселем p.8
• Кнопка электростартера p.8
• Внимание p.8
• Рычаг переднего тормоза p.8
• Рис 7 p.8
• Рис 6 p.8
• Правая рукоятка руля p.8
• Клавиша аварийного выключения двигателя p.8
• Моторное масло p.10
• Топливный краник p.10
• Шины p.10
• Рис 8 p.10
• 1 40 i 30 i p.10
• Таблица 1 p.10
• Рис 9 p.10
• Внимание p.10
• Рычаг переключения передач p.11
• Задний амортизатор p.11
• Примечание p.11
• Инструкции по вождению осмотр перед поездкой p.11
• Рис 11 p.11
• Рис 10 p.11
• Обкатка мотоцикла p.12
• Пуск двигателя с помощью кикстартера p.12
• Пуск двигателя p.12
• Примечание при низких температурах перед запуском двигателя электростартером следует нажать на кикстартер несколько раз чтобы обеспечить несколько поворотов коленчатого вала при этом ключ зажигания должен находиться в положении о p.12
• Внимание не производите запуск двигателя в закрытом помещении поскольку выхлопные газы со держат окись углерода со и могут вызвать потерю сознания и смертельный исход пуск двигателя производится при помощи пусковой кнопки электростартера или рычага кикс тартера p.12
• Пуск двигателя при помощи электростартера p.12
• Рис 12 p.12
• Техническое обслуживание набор инструментов p.13
• Торможение и остановка p.13
• Рис 13 p.13
• Рекомендации по вождению p.13
• Внимание запрещается переходить на более высокую или более низкую передачу без сбрасывания газа и выжима сцепления это приведет к повреждению двигателя цепи и других частей мотоцикла p.13
• Примечание p.13
• Внимание при остановке передний и задний тормоз следует нажимать плавно и одновременно кон тролируя замедление не доводя до блокировки колеса и неуправляемого юза применение отдельно переднего и заднего тормоза снижает эффективность торможения затрудняет управление мотоциклом и приводит к быстрому износу тормозов p.13
• Таблица проведения технического обслуживания p.14
• Замена масла p.15
• Проверка уровня и замена масла p.15
• Внимание эксплуатация мотоцикла при недостаточном количестве масла может привести к серьезно му повреждению двигателя p.15
• Проверка уровня масла p.15
• Примечание p.15
• Сливная пробка p.15
• Рис 14 p.15
• Внимание p.15
• Соблюдайте осторожность так как прогретый двигатель и мас ло в нем имеют высокую температуру p.15
• Рис 15 p.15
• Выбор свечи зажигания p.16
• Воздушный фильтр p.16
• Свеча зажигания p.16
• Рис 17 p.16
• Рис 16 p.16
• 0 мм p.16
• Проверка и замена свечи зажигания p.16
• Примечание p.16
• Внимание p.16
• Регулировка оборотов холостого хода p.17
• Проверка работы дросселя p.17
• Проверка состояния систем впуска и выпуска p.17
• Проверка системы впуска и выпуска p.17
• Рис 19 p.17
• Рис 18 p.17
• Очистка фильтрующего элемента топливного крана p.17
• Регулировка сцепления p.18
• Проверка и регулировка ведущей цепи p.18
• 6 789 10 p.18
• Рис 21 p.18
• Рис 20 p.18

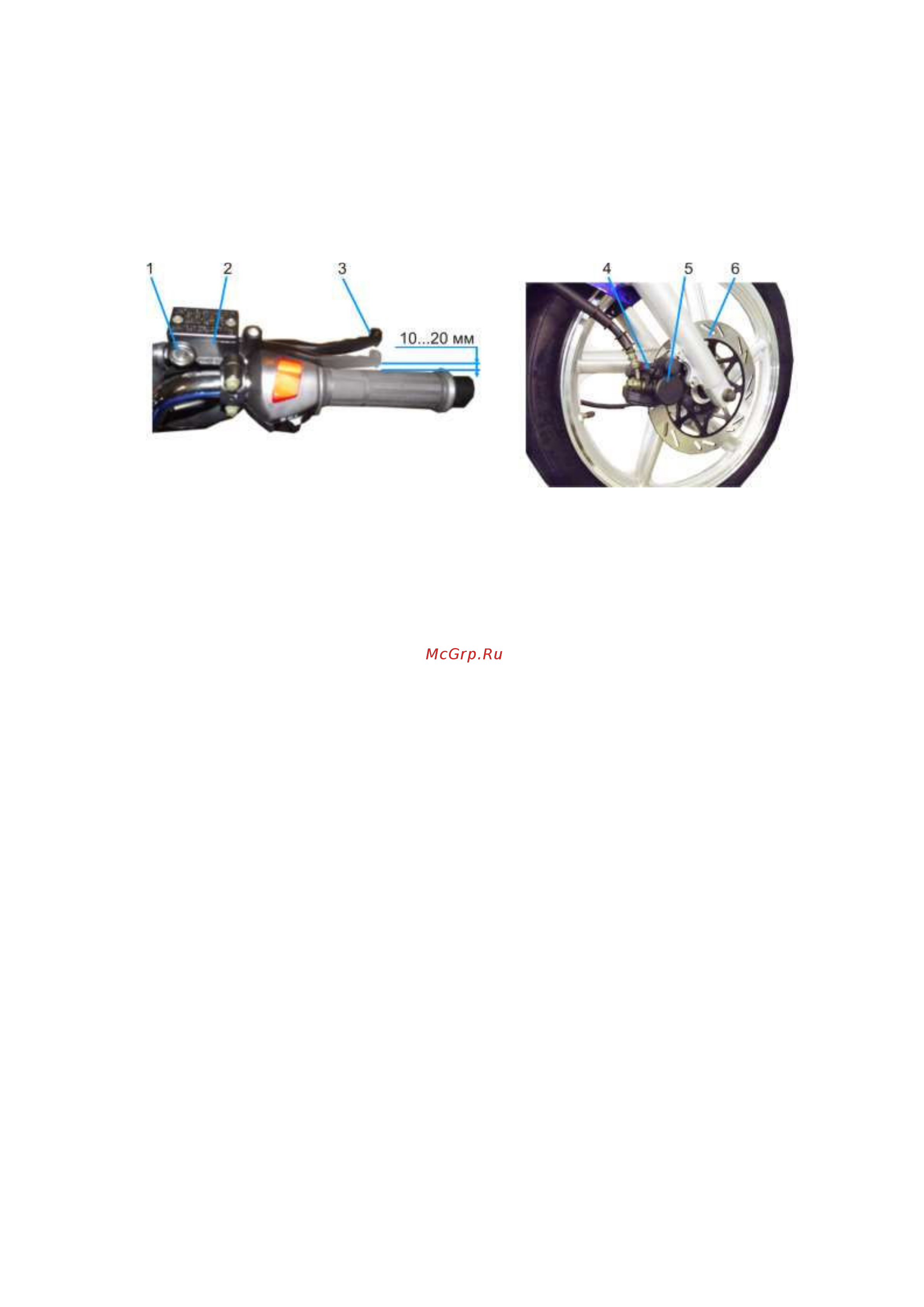

• Уровень тормозной жидкости p.19
• Внимание используйте тормозную жидкость нот 3 или нот 4 недопустимо попадания в ем кость для тормозной жидкости грязи и воды избегайте попадания тормозной жидкости на кожу и в глаза при попадании жидкости в глаза необходимо тщательно промыть их обильным количеством воды храните тормозную жидкость в недоступном для детей месте обращайтесь с тормозной жидкостью осторожно так как она может повредить пласти p.19
• Регулировка переднего тормоза p.19
• Внимание p.19
• Рис 22 p.19
• Ковые и окрашенные поверхности p.19
• Аккумуляторная батарея p.20
• Если мотоцикл длительное время не эксплуатируется батарея разряжается следует p.20
• Снять ее с мотоцикла произвести полную зарядку и хранить в сухом прохладном месте при снятии батареи сначала отсоедините отрицательную клемму а затем положи тельную если же батарею нужно оставить на мотоцикле отсоедините отрицатель ную клемму батареи регулярно производите чистку клемм батареи сняв ее с мото цикла при ее установке на мотоцикл подключайте сначала положительную клемму а затем отрицательную убедитесь что клеммы батареи затянуты p.20
• Снятие аккумуляторной батареи p.20
• Регулировка заднего тормоза p.20
• Плавкий предохранитель p.20
• Рис 24 p.20
• Рис 23 p.20
• При замене батарея должна иметь те же самые технические характеристики p.20
• Хранение мотоцикла p.21
• Уход за мотоциклом p.21
• Расконсервация мотоцикла p.21
• Внимание p.21
• Примечание p.21
• Технические характеристики p.23
• Приложение 1 p.24
• Список предприятий проводящих гарантийное обслуживание p.24
• Мототехники производства оао завод им в а дегтярева p.24
