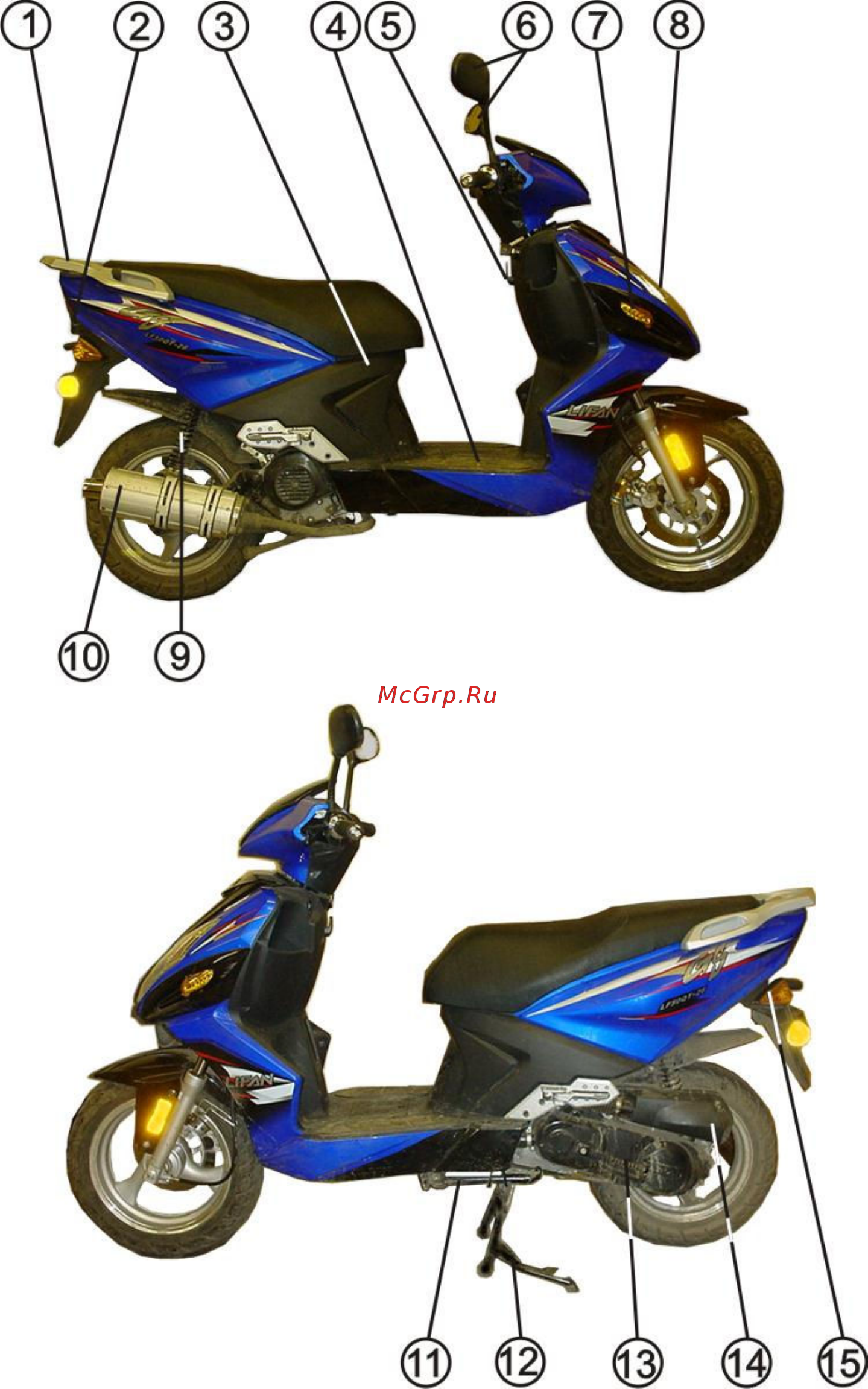

КОНСТРУКЦИЯ Рис 1 9 задний амортизатор 10 глушитель 11 боковой упор 12 центральная подставка 13 кикстартер 14 воздушный фильтр 15 задние указатели поворота 1 задний багажник 2 задний фонарь 3 багажный отсек 4 аккумулятор и предохранитель 5 кронштейн для шлема 6 зеркала заднего вида 7 передние указатели поворота 8 фара 6
