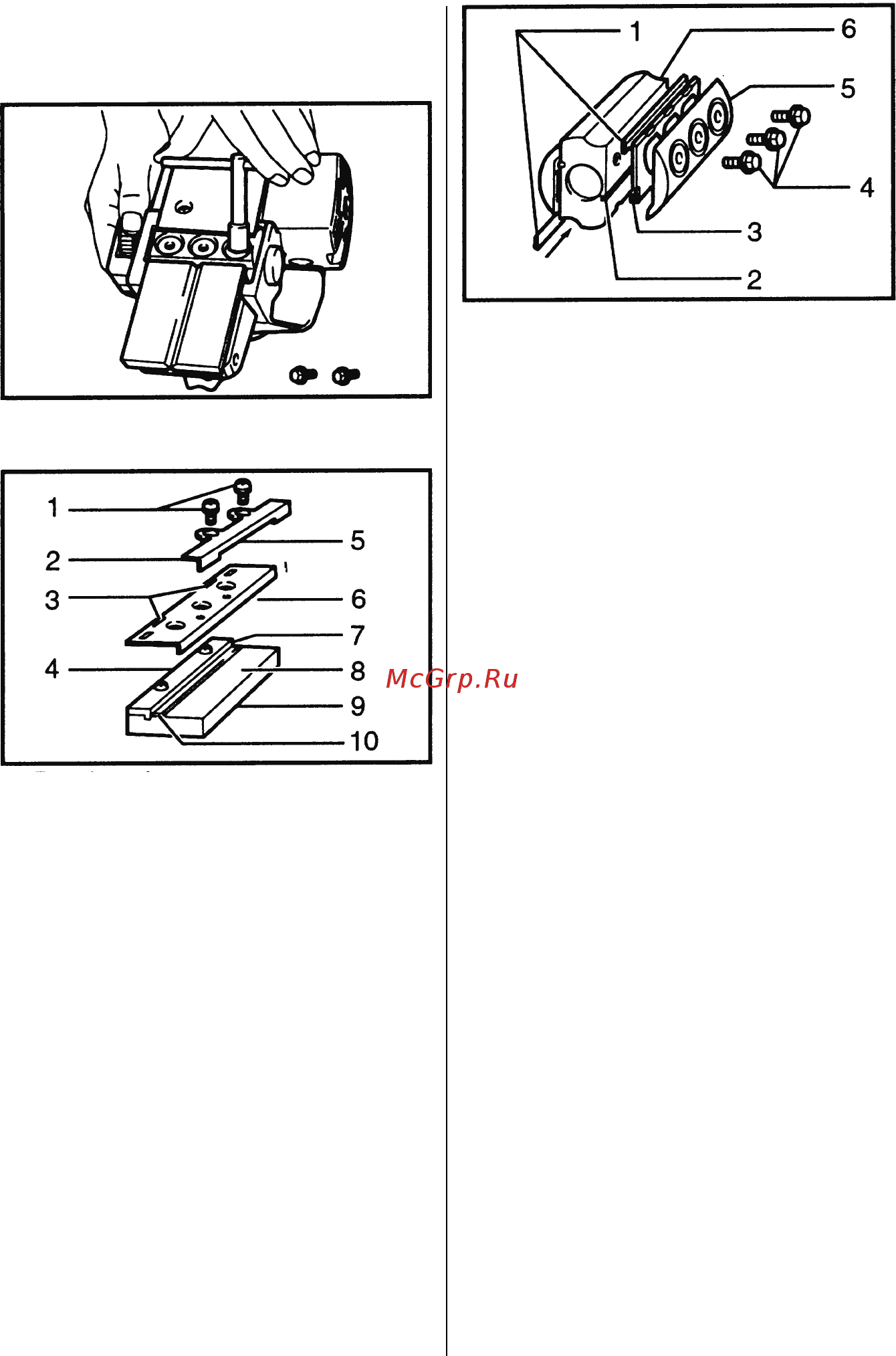

Для инструмента с минилезвиями Рис 5 Рис 3 Рис 4 1 болт 2 корректирующая пластина 3 выступы позиционирования ножей 4 ограничительная пластина 5 зацеп корректирующей пласти ны 6 установочная пластина 7 внутренний край ограничительной пластины 8 основание 9 тыльная сторона основания 10 минилезвие 6 1 мини лезвие 2 канавка 3 установочная пластина 4 установочные болты 5 крышка барабана 6 барабан Если инструмент был использован то тщательно очистите поверхности ба рабана иножей Чтобы удалить ножи с барабана отвинтите три установленных болта специальным ключом Прижим ная пластина снимается вместе с но жами рис 3 Чтобы установить ножи свободно прикрепите корректирующую пласти ну к установочной пластине винтами и установите мини лезвии на основу так чтобы передние кромки лезвий были вровень с внутренним краем ограни чительной пластины Установите кор ректирующую и установочную пласти ну к основе так чтобы выступы позици онирования лезвий рубанка на устано вочной пластине попали в канавку ми нилезвий Затем нажмите на край ре гулировочной пластины до совмещения с задней стороной основы затяните винты Важно чтобы лезвие совмести лось с внутренним краем ограничи тельной пластины выступы позициони рования ножей с канавками ножей зацеп корректирующей пластины с задней кромкой основы Внимательно проверьте эти совмещения для обес печения равномерного строгания рис 4 Сдвинте край регулировочной пла стины в канавку барабана установите крышку барабана поверх регулировоч ной и установочной пластины и затя ните три установочных болта так чтобы
