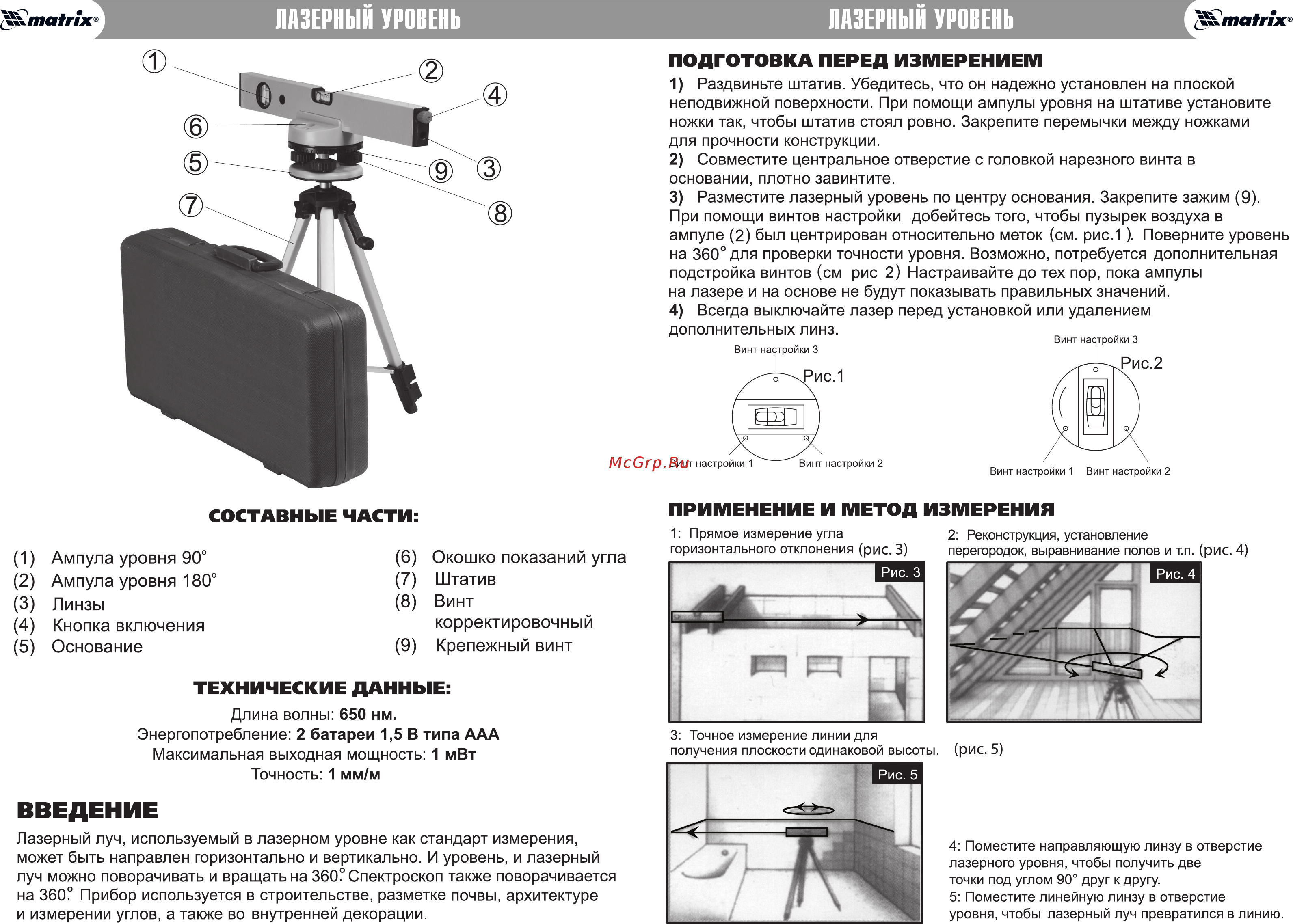

ЛАЗЕРНЫЙ УРОВЕНЬ matrix ЛАЗЕРНЫЙ УРОВЕНЬ matrix ПОДГОТОВКА ПЕРЕД ИЗМЕРЕНИЕМ 1 Раздвиньте штатив Убедитесь что он надежно установлен на плоской неподвижной поверхности При помощи ампулы уровня на штативе установите ножки так чтобы штатив стоял ровно Закрепите перемычки между ножками для прочности конструкции 2 Совместите центральное отверстие с головкой нарезного винта в основании плотно завинтите 3 Разместите лазерный уровень по центру основания Закрепите зажим 9 При помощи винтов настройки добейтесь того чтобы пузырек воздуха в ампуле 2 был центрирован относительно меток см рис 1 Поверните уровень на 360 для проверки точности уровня Возможно потребуется дополнительная подстройка винтов см рис 2 Настраивайте до тех пор пока ампулы на лазере и на основе не будут показывать правильных значений 4 Всегда выключайте лазер перед установкой или удалением ПРИМЕНЕНИЕ И МЕТОД ИЗМЕРЕНИЯ СОСТАВНЫЕ ЧАСТИ 1 Ампула уровня 90 2 Ампула уровня 180 3 Линзы 4 Кнопка включения 5 Основание 6 Окошко показаний угла 7 Штатив 8 Винт корректировочный 9 Крепежный винт 1 Прямое измерение угла горизонтального отклонения рис 3 2 Реконструкция установление перегородок выравнивание полов и т п рис 4 ТЕХНИЧЕСКИЕ ДАННЫЕ Длина волны 650 нм Энергопотребление 2 батареи 1 5 В типа ААА Максимальная выходная мощность 1 мВт Точность 1 мм м 3 Точное измерение линии для получения плоскости одинаковой высоты рис 5 ВВЕДЕНИЕ Лазерный луч используемый в лазерном уровне как стандарт измерения может быть направлен горизонтально и вертикально И уровень и лазерный луч можно поворачивать и вращать на 360 Спектроскоп также поворачивается на 360 Прибор используется в строительстве разметке почвы архитектуре и измерении углов а также во внутренней декорации 4 Поместите направляющую линзу в отверстие лазерного уровня чтобы получить две точки под углом 90 друг к другу 5 Поместите линейную линзу в отверстие уровня чтобы лазерный луч превратился в линию
