Klipsch SW-450 Black [6/7] Рисунок 3 подключение line level
![Klipsch SW-450 Black [6/7] Рисунок 3 подключение line level](/views2/1023378/page6/bg6.png)
ON / AUTO / OFF
PHASE
VOLUME
LOWPASS (Hz)
+
+
–
–
SPEAKER LEVEL IN
0º
180º
40Hz
80Hz
150Hz
120Hz
BYPASS
MIN
MAX
LINE IN
RIGHT
LEFT / LFE
RIGHT
LEFT
6
OR
ON / AUTO / OFF
PHASE
VOLUME
LOWPASS (Hz)
+
+
–
–
SPEAKER LEVEL IN
0º
180º
40Hz
80Hz
150Hz
120Hz
BYPASS
MIN
MAX
LINE IN
RIGHT
LEFT / LFE
RIGHT
LEFT

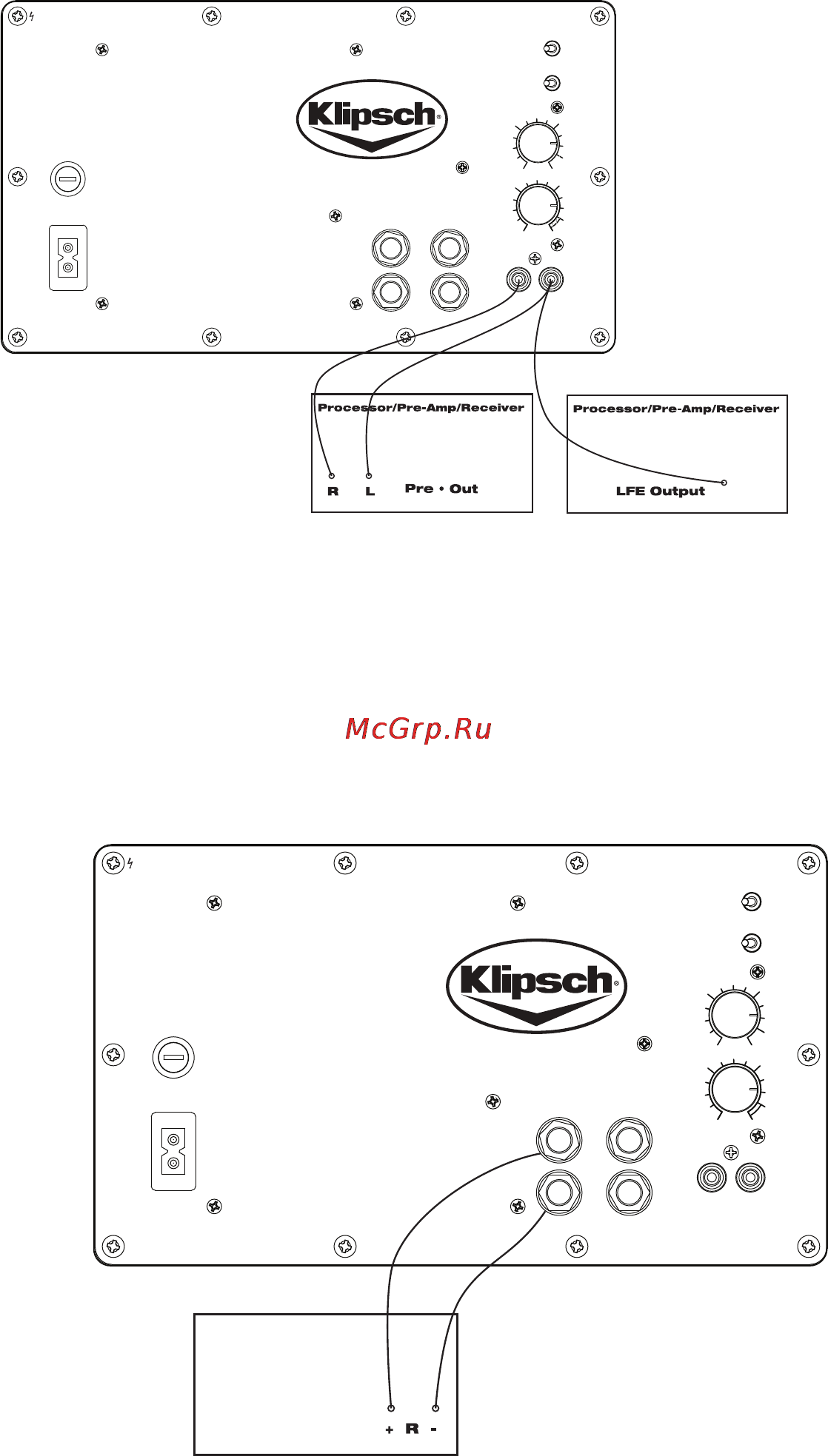

Рисунок 3. Подключение Line Level
Рисунок 4. Подключение Speaker Level
Левый и правый предварительные выходы на
процессоре/предусилителе/ресивере,
подключенные к левому и правому
линейным входам на усилителе сабвуфера
LFE выход на процессоре/
предусилителе/ресивере, подключенном
к LFE входу усилителя сабвуфера
Главные выходы АС на ресивере,
подключенные к входам высокого уровня на
усилителе сабвуфера (показан Правый,
повторите для Левого)
Ресивер
Главный выход
АС
Содержание
- Важная информация по технике безопасности 2
- Подключение и управление 2
- Размещение сабвуфера 2
- Обслуживание и чистка 3
- Преимущества регистрации продукта 3
- Гарантия для других стран 4
- Гарантия только для сша и канады 4
- Информация о знаке ес 4
- Уведомление weee 4
- Уведомление федеральной комиссии связи и эмс канады 4
- Рисунок 1 размещение стерео 5
- Рисунок 2 размещение боковых lcr и задних ас 5
- Главный выход ас 6
- Ресивер 6
- Рисунок 3 подключение line level 6
- Рисунок 4 подключение speaker level 6
- Мощность детали эмоции 7
