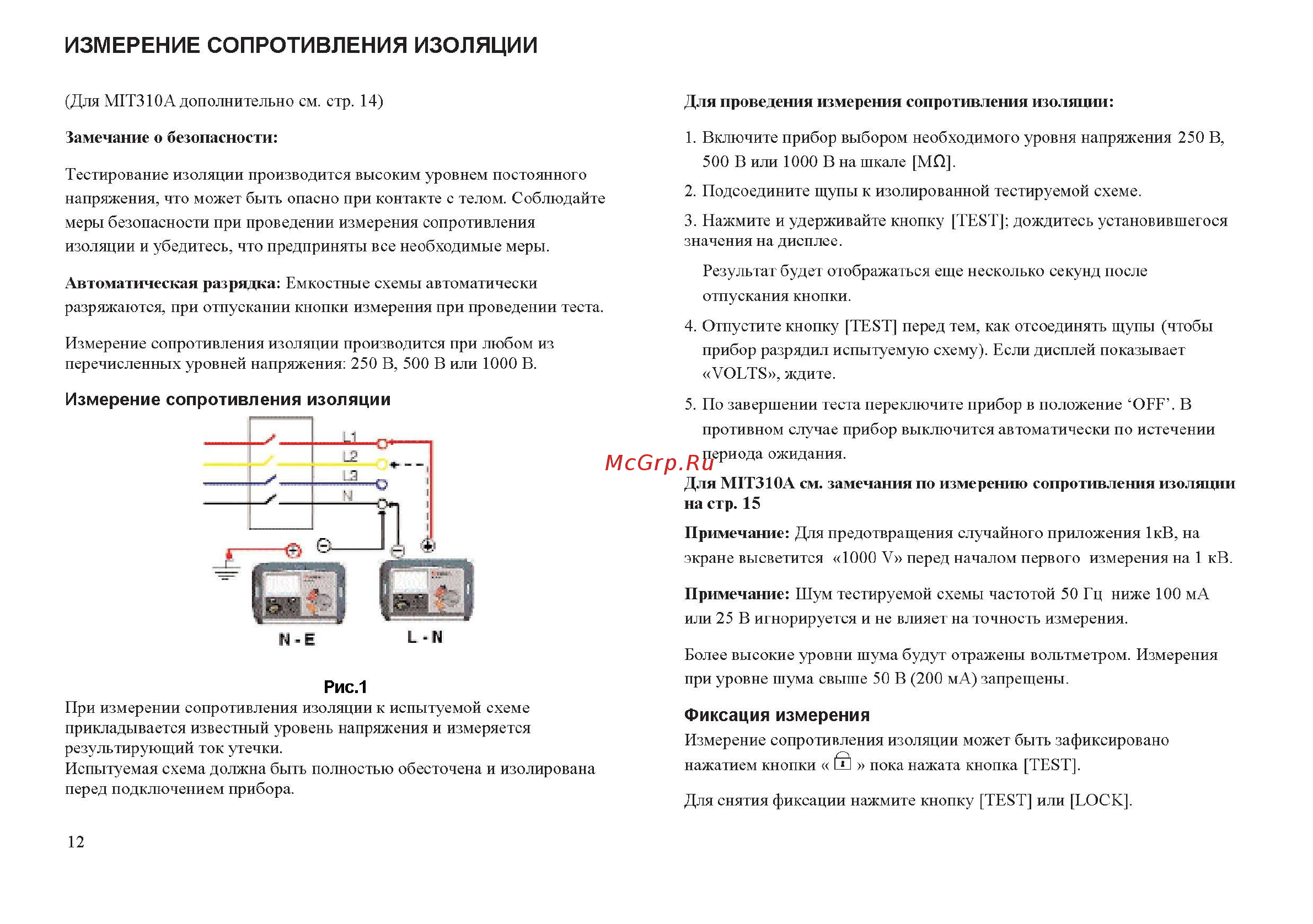

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ Для М1ТЗ10 А дополнительно см стр 14 Для проведения измерения сопротивления изоляции Замечание о безопасности 1 Включите прибор выбором необходимого уровня напряжения 250 В 500 В или 1000 В на шкале МП Тестирование изоляции производится высоким уровнем постоянного напряжения что может быть опасно при контакте с телом Соблюдайте меры безопасности при проведении измерения сопротивления изоляции и убедитесь что предприняты все необходимые меры Автоматическая разрядка Емкостные схемы автоматически разряжаются при отпускании кнопки измерения при проведении теста Измерение сопротивления изоляции производится при любом из перечисленных уровней напряжения 250 В 500 В или 1000 В Измерение сопротивления изоляции 2 Подсоедините щупы к изолированной тестируемой схеме 3 Нажмите и удерживайте кнопку TEST дождитесь установившегося значения на дисплее Результат будет отображаться еще несколько секунд после отпускания кнопки 4 Отпустите кнопку TEST перед тем как отсоединять щупы чтобы прибор разрядил испытуемую схему Если дисплей показывает VOLTS ждите 5 По завершении теста переключите прибор в положение OFF В противном случае прибор выключится автоматически по истечении периода ожидания Для MIT310A см замечания по измерению сопротивления изоляции на стр 15 Примечание Для предотвращения случайного приложения 1кВ на экране высветится 1000 V перед началом первого измерения на 1 кВ Примечание Шум тестируемой схемы частотой 50 Гц ниже 100 мА или 25 В игнорируется и не влияет на точность измерения Рис 1 При измерении сопротивления изоляции к испытуемой схеме прикладывается известный уровень напряжения и измеряется результирующий ток утечки Испытуемая схема должна быть полностью обесточена и изолирована перед подключением прибора 12 Более высокие уровни шума будут отражены вольтметром Измерения при уровне шума свыше 50 В 200 мА запрещены Фиксация измерения Измерение сопротивления изоляции может быть зафиксировано нажатием кнопки пока нажата кнопка TEST Для снятия фиксации нажмите кнопку TEST или LOCK
