РАБОТА С ПРИБОРОМ
Основной подход при выполнении тестирования
Рекомендовано, чтобы элементы питания DET2/2
были полностью заряжены перед проведением серии
измерений. Очень неудобно, когда элемент питания
разряжается в момент проведения полевых
измерений.
1. Крепко подключите разъемы прибора к
соответствующим испытуемым и измерительным
электродам заземления. См. «Установка
измерительных электродов» и «Техники
измерения».
2. Нажмите и удерживайте кнопку «On/Off», либо
поверните ее до позиции «Lock».
3. При необходимости проведите тест Pspike для
проверки проводимости схемы Напряжения.

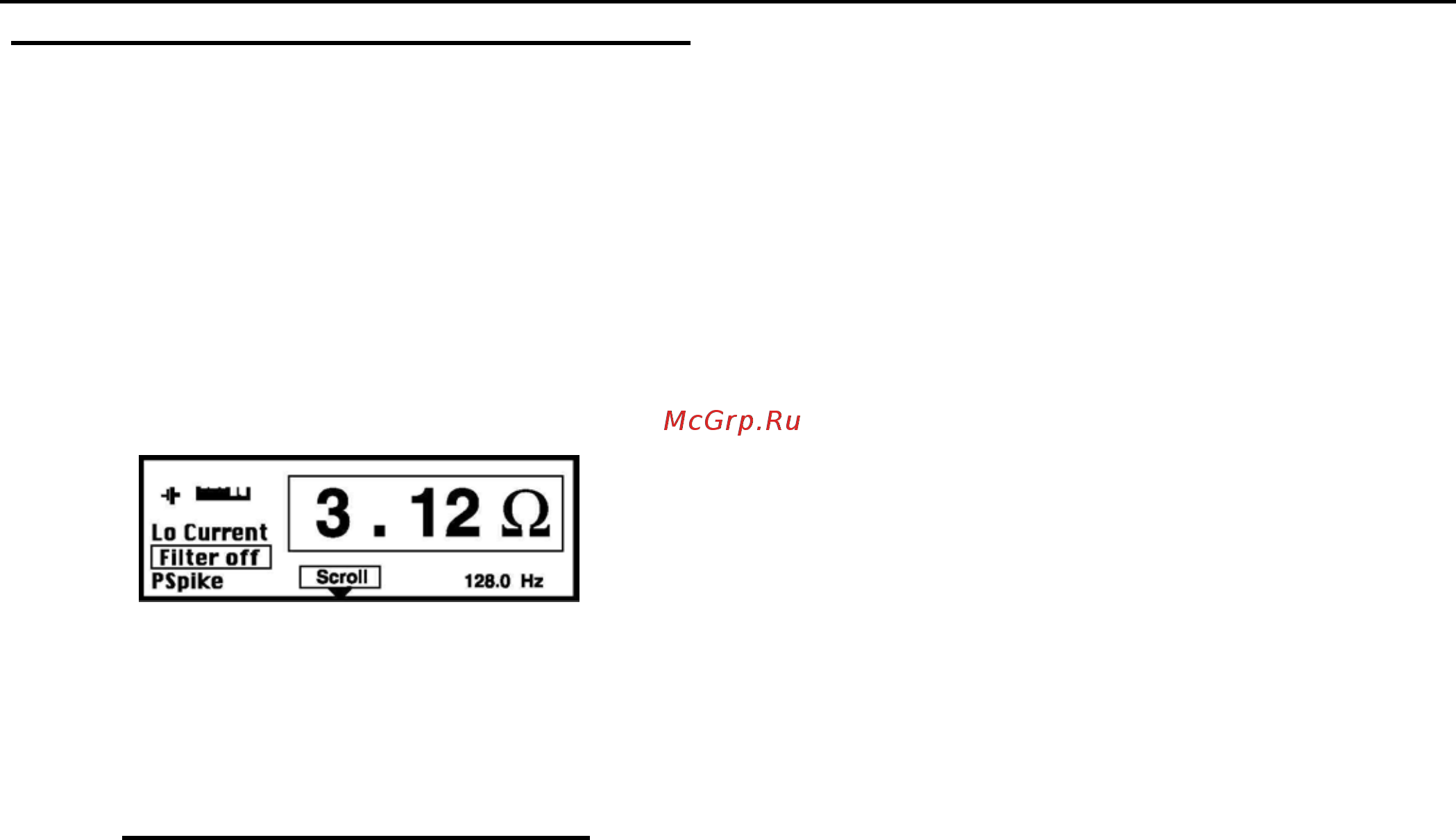

4. Значение измеренного сопротивления появится на
дисплее спустя несколько секунд, когда исчезнет
надпись “Please wait...”.
Настройка параметров измерения
Если на дисплее появляется сообщение, что
невозможно получить достоверные результаты
измерения, условия измерения могут быть изменены
для достижения оптимальных условий измерения.
Для этого выполните одно или несколько действий:
Частота тока измерения
Используя левые кнопки ▲ или ▼, увеличьте или
уменьшайте частоту тока измерения. См.
«Подготовка к работе».
Lo Current /Hi Current
Используя центральную кнопку ▲, пролистайте
левыми кнопками опции, выбрав позицию ‘Current‘.
Нажмите левую кнопку ▲ для переключения между
опциями ‘Lo Current‘ и ‘Hi Current‘. ‘Hi Current‘
позволяет преодолеть проблемы, вызванные высоким
сопротивлением Токового электрода. Примечание:
Сопротивление Токовой схемы постоянно
проверяется во время измерения. При высоком
значении выводится соответствующее сообщение.
Filter
Используя центральную кнопку ▲, пролистайте
левыми кнопками опции, выбрав позицию
‘Filter‘.Нажмите левую кнопку ▲ для переключения
между опциями ‘Filter off‘ и ‘Filter on‘. ‘Filter
on‘позволяет снизить «шум», влияющий на показания
прибора. Время измерения значительно возрастает
при выборе ‘Filter
on‘.
PSpike
Используя центральную кнопку ▲, пролистайте
левыми кнопками опции, выбрав позицию
‘Pspike‘.Нажмите левую кнопку ▲ для
автоматического выполнения проверки
сопротивления схемы Напряжения. После короткой
