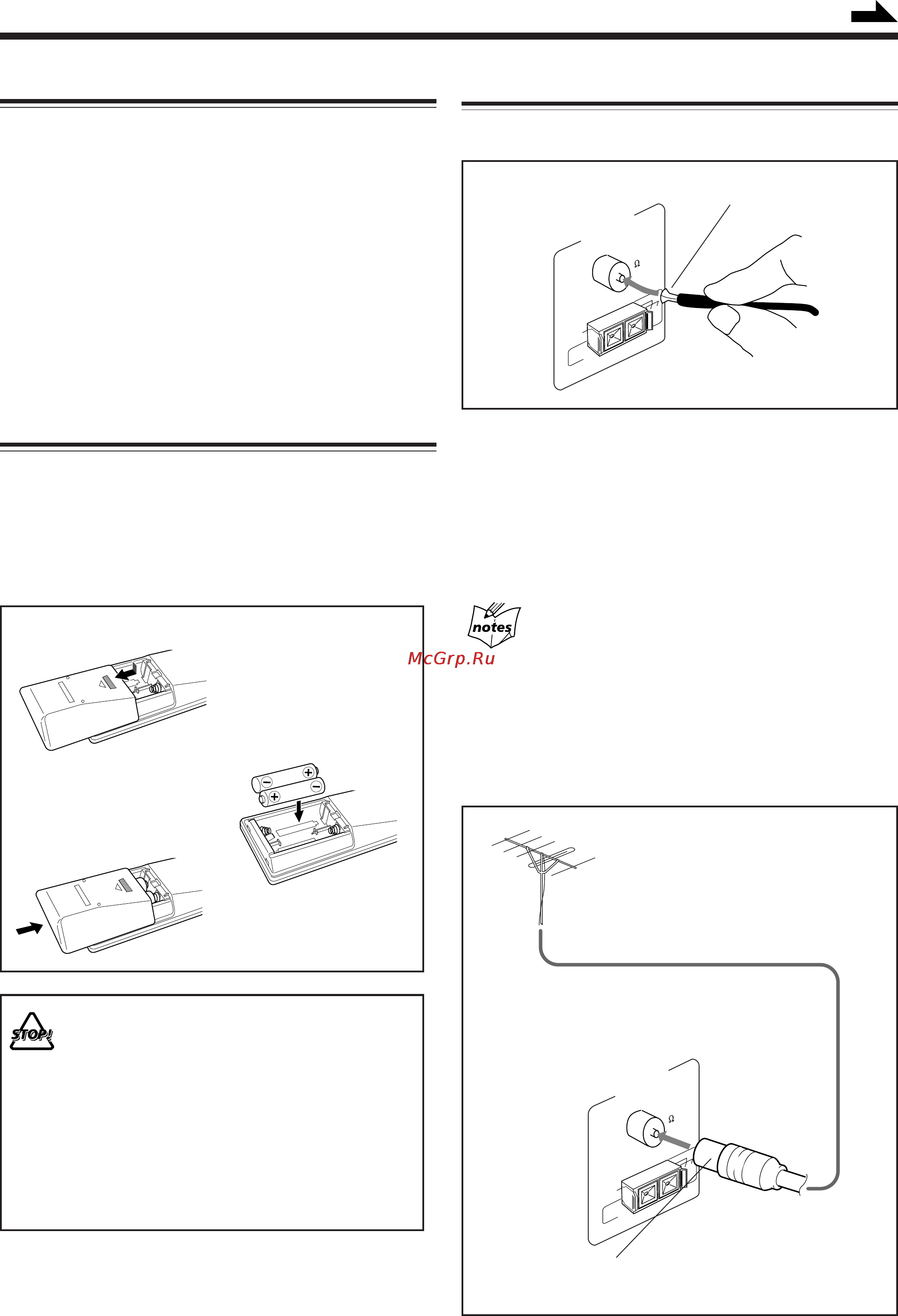

![JVC MX-J300 [11/33] Подключите антенну fm к разъему fm 75 ω coaxial](/views2/1002340/page11/bgb.png)
– 8 –
Перед началом эксплуатации
1
3
R6P/R6PU(SUM-3)/
AA(15F)
2
Продолжение
Подключение антенн
Антенна FM
Антенна FM
(входит в комплект)
Внешняя антенна FM
(не входит в комплект)
AM LOOP
GND
AM
EXT
FM 75
COAXIAL
ANTENNA
AM LOOP
GND
AM
EXT
FM 75
COAXIAL
ANTENNA
Распаковка
После распаковки убедитесь в том, что Вы получили
следующие принадлежности.
В скобках указано количество поставляемых в комплекте
принадлежностей.
• Рамочная антенна АМ (MW/LW) (1)
• Антенна FM (1)
• Пульт дистанционного управления (1)
• Батарейки (2)
Если какая-либо из принадлежностей отсутствует,
незамедлительно обратитесь к Вашему дилеру.
Установка батареек в пульт дистанционного
управления
Установите батарейки R6P/R6PU(SUM-3)/AA(15F) в
пульт дистанционного управления, совмещая полюса
батареек, помеченные + и –, с маркировкой + и – внутри
отсека для батареек.
Если пульт дистанционного управления перестал
функционировать, замените обе батарейки на новые.
• НЕ используйте новые батарейки совместно со
старыми.
• НЕ используйте батарейки различных типов
вместе.
• НЕ подвергайте батарейки воздействию высокой
температуры или огня.
• НЕ оставляйте батарейки в пульте дистанцион-
ного управления, если Вы не собираетесь исполь-
зовать пульт в течение значительного периода
времени. В противном случае возможны
повреждения, вызванные протечкой батареек.
1 Подключите антенну FM к разъему FM
75 Ω COAXIAL.
2 Вытяните антенну FM.
3 Закрепите антенну в положении, обеспечи-
вающем наилучшее качество приема.
О полученной в комплекте антенне FM
Полученная в комплекте антенна FM может быть подключена в
качестве временной меры. Если качество приема
неудовлетворительно, подключите внешнюю антенну.
Подключение внешней антенны FM
Перед подключением внешней антенны FM отключите
полученную в комплекте антенну FM.
Вы должны воспользоваться антенной на 75 Ом с
разъемом коаксиального типа (DIN 45325).
CA-MXJ300/J200[RUS] 01-14 24.05.00, 10:258
