Руководство по эксплуатации -
21
-
Power-Vision
4-10 kVA
индикация соответствует тому или иному состоянию
(статусу) ИБП.
Таблица 7.
Световая индикация (LED Display) Состояние устройства
Индикатор Состояние
Звуковая
индикация(Alarm)
Устройство нормально
функционирует
Utility
Inverter O/P
Зеленый
Зеленый
Отсутствует
Сетевое напряжение
отсутствует, либо выше
или ниже допустимого
предела
On Battery
Inverter O/P
Оранжевый
Зеленый
Каждые 4 секунды
один гудок
Включена схема байпаса* Bypass O/P (Другие
индикаторы горят в
зависимости от
предыдущего
состояния ИБП)
Оранжевый Каждые 4 секунды
один гудок
Низкая емкость батарей On Battery
System Fault
Inverter O/P
Оранжевый
Красный
Зеленый
Каждые 2 секунды
один гудок
Отключение из-за очень
низкой емкости батарей
System Fault Красный** Длинные гудки
(каждые 2-3секунды)
Выбег входной частоты Out of Sync Оранжевый Каждые 2 секунды
один гудок
Неправильная фазировка System Fault Красный Каждые 2 секунды
один гудок
Короткое замыкание System Fault Красный Непрерывный
Перегрузка Overload (Другие
индикаторы горят в
зависимости от
предыдущего
состояния ИБП)
Красный Непрерывный
Высокая температура System Fault Красный Непрерывный
Батареи неисправны Weak Battery Оранжевый Отсутствует
* Если входное сетевое напряжение выходит за допустимые для
регулирования пределы, режим байпаса не может быть
активирован.
** Красный индикатор указывает на необходимость
быстрого выключения ИБП, во избежание неотвратимого
отключения всей системы.
4.7. Защита от перегрузок
Как силовая часть устройства, так и система
управления обладают функцией защиты от перегрузок.
Система управления ИБП позволяет контролировать и
управлять ИБП при перегрузках от 110 до 150%.
Ниже последовательно изложены все действия устройства
по защите от перегрузок.
4.7.1. Перегрузка 110-150%
Как было сказано выше, инвертор ИБП имеет встроенную
функцию удержания максимально возможного тока в
течение 10 секунд при любых скачках тока, когда
Руководство по эксплуатации -
22
-
Power-Vision
4-10 kVA
перегрузка не превышает 110%. По истечении 10 секунд
ИБП переключается на байпас, и включается звуковая
сигнализация.

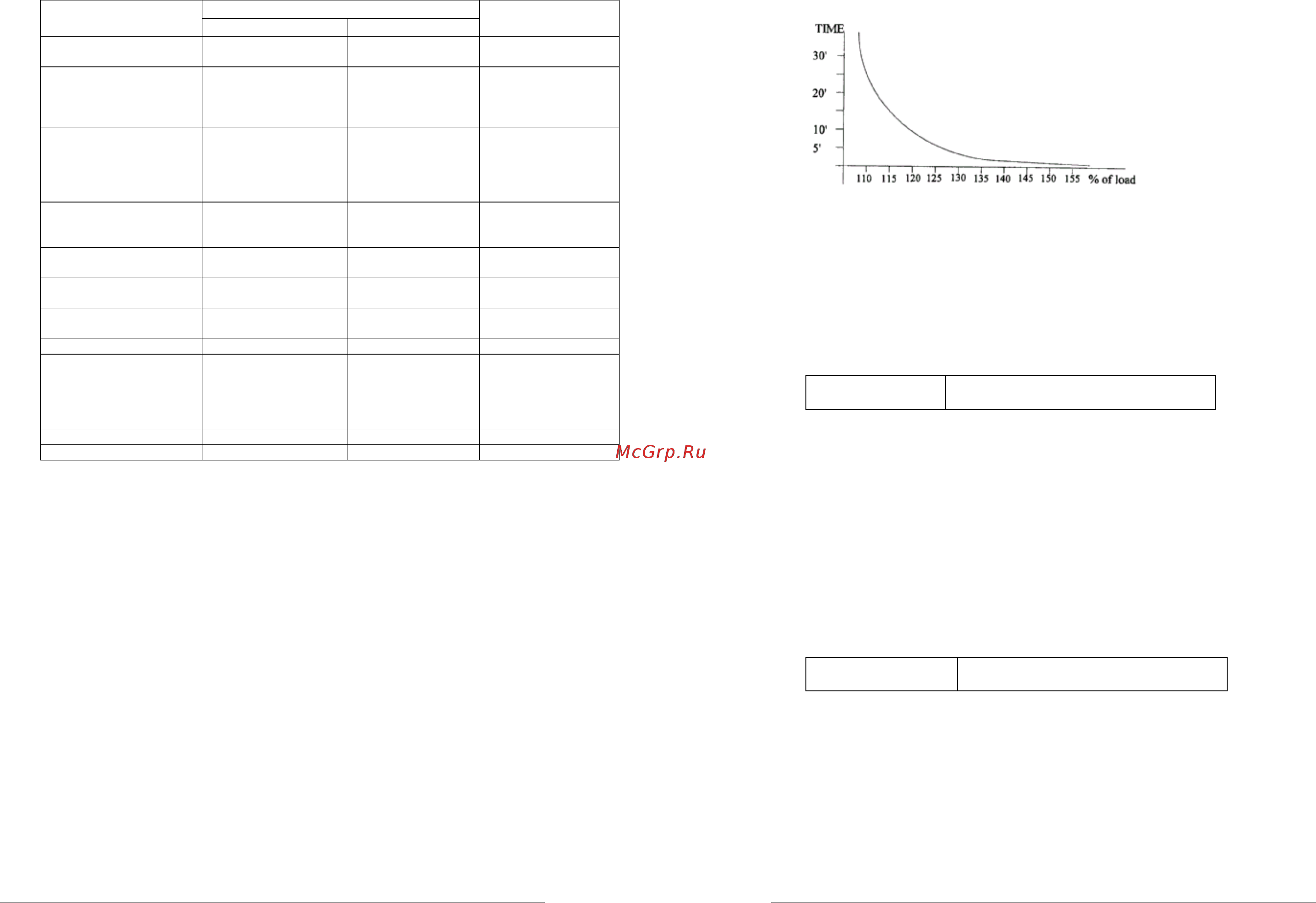

График зависимости времени работы ИБП от перегрузки в
интервале от 110-150% приведен на рисунке 9.
Рис.9.
120% - 30 минут
125% - 15 минут
130% - 5 минут
140% - 1 минута
150% - 30 секунд
При перегрузке на LCD-дисплее отображается следующее
сообщение:
!! xx MIN. TO TRIP
125% OVERLOAD
!! xx мин. ДО ПОЛНОГО ОТКЛЮЧЕНИЯ
125% ПЕРЕГРУЗКА
Оно информирует об аварийном режиме работы ИБП из-за его
перегрузки.
4.7.2. Перегрузка свыше 150%
При перегрузке свыше 150% ИБП немедленно ПОЛНОСТЬЮ
ОТКЛЮЧИТ ВСЮ НАГРУЗКУ И ОТКЛЮЧИТСЯ САМ и на LCD-дисплее
будет отображена следующая информация:
!! UPS TRIPPED
150% OVERLOAD
ИБП ПОЛНОСТЬЮ ОТКЛЮЧЕН
150% ПЕРЕГРУЗКА
После устранения причин перегрузки выключите CB1 и снова
включите для рестарта устройства.
5. Инструкция по управлению LCD-дисплеем
ИБП имеет встроенный микропроцессор для связи с
внешними устройствами и для отображения функций контроля
и записи в память событий при эксплуатации. Данное
