отключите сетевой источник энергии. Внутренние части ИБП находятся под высоким и

опасным напряжением даже после отключения ИБП. .

10) Рекомендуется заряжать батареи в течение 8 часов перед использованием. После

завершения подключений, переведите входной автомат в положение ВКЛ/ON. ИБП

автоматически начнёт зарядку батарей. Вы, конечно, можете сразу начать использовать

ИБП, но время резервирования при

этом может быть при этом меньше стандартного

значения.

11) Если к ИБП необходимо подключить индуктивную или другую нагрузку с большими

пусковыми(импульсными) токами, такую как монитор, лазерный принтер,

электродвигатель или др., для расчёта мощности ИБП необходимо учесть пусковую

(импульсную) мощность этой нагрузки, так как пусковая (импульсная) мощность этих

нагрузок во много

раз превышает номинальную мощность. Неправильный расчёт

приведёт к аварии ИБП. Для правильного расчёта подобных нагрузок строго

рекомендуется обращаться в сервисный центр N-Power.

Важные замечания: если ИБП используется в режиме одиночной работы, клеммы JPI и JP2

должны быть соединены перемычкой из провода 6 кв.мм (10AWG). Если ИБП работают в

параллельном режиме, перемычки быть не должно.

3-2-3 Процедура подключения для моделей LT

1. Номинальное напряжение внешнего батарейного блока должно быть 240Вольт(VDC). Каждая

батарейная линейка должна состоять из 20 батарей по

12Вольт. Тип аккумуляторов:

свинцовокислотные, герметизированные, необслуживаемые. Тип соединения: все 20

аккумуляторов соединены последовательно. Для достижения большего времени автономии

допускается параллельное подключением батарейных линеек. Для увеличения времени

Клеммная колодка (вход/выход)

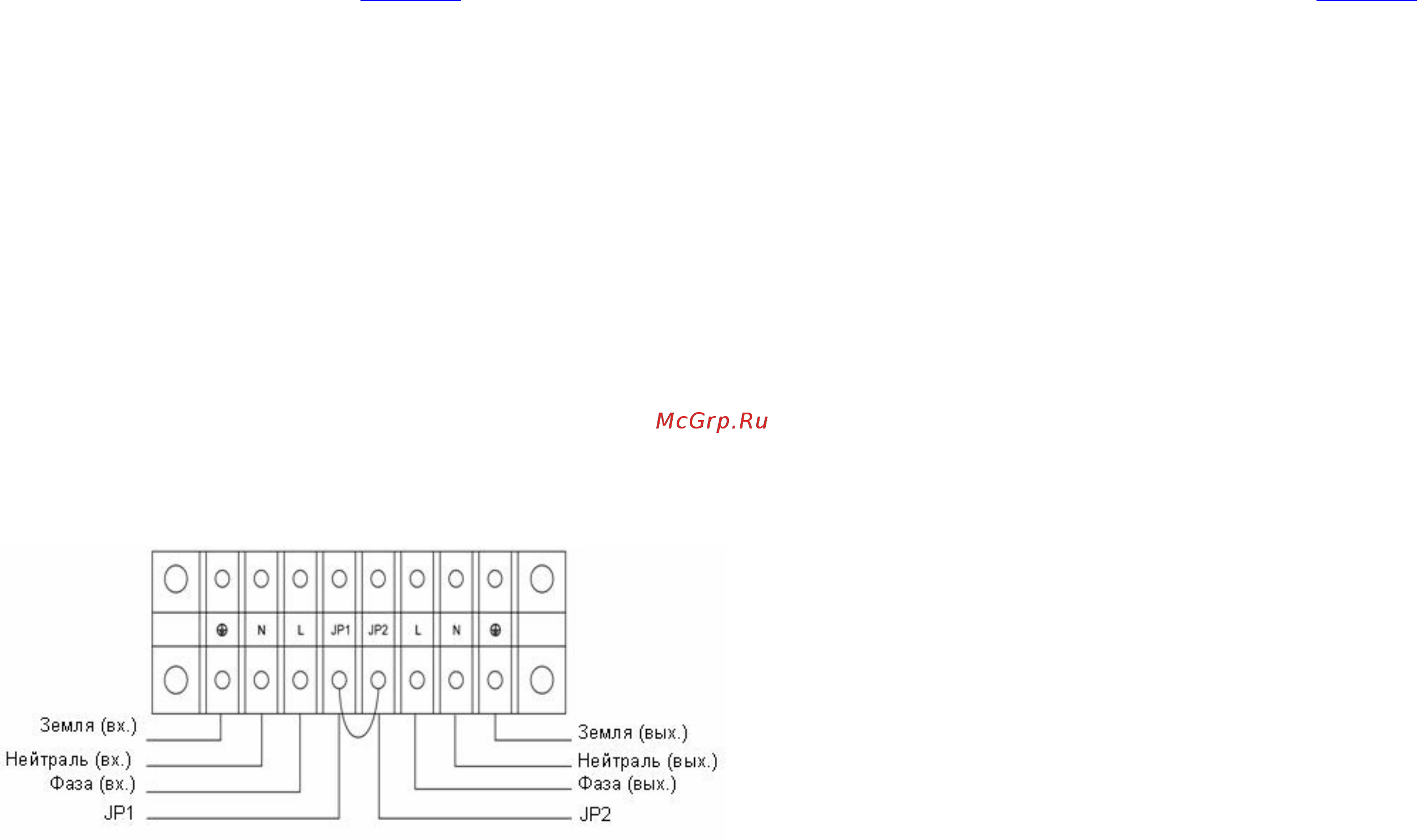

Схема подключения моделей 6000 (LT) / 10000 (LT)

N-Power: www.380V.ru

автономной работы ИБП, возможно подключение нескольких батарейных кабинетов, но

принцип «то же напряжение, тот же тип» должен строго выполняться.

2. Внешние батареи подключаются к ИБП через специальным соединительным кабелем. Один

его конец оснащен специальным разъемом для ИБП, другой предназначен для подключения

к батарейной линейке. Осуществление всех батарейных соединений необходимо

производить крайне

осторожно. Иначе можно столкнуться с поражением электрическим

током.

1) Между ИБП и батарейной линейкой необходимо установить размыкатель (NFB). Его

мощность должна быть не меньше той, которая указана в спецификации.

2) Переведите батарейный размыкатель в положение «Выключено» и соедините

последовательно 20 батарей.

3) Сначала нужно подключить батарейный кабель к батарейной линейке и только потом к

ИБП. Если его подключить сначала к ИБП, то это повышает риск поражения

электрическим током. Подсоедините батарейный кабель к батарейному кабинету в

соответствии с цветовой маркировкой указанной ниже. Пример для 10кВА показан на

рис. ниже.

Батарейный кабель ИБП 6кВАLT:

Чёрный провод кабеля (минус) подключается к крайнему отрицательному полюсу батареи.

Красный провод

кабеля (плюс) подключается к крайнему положительному полюсу батареи.

Жёлто-зелёный провод кабеля (земля) подключается к стелажам на которых установлены батареи или к

корпусу батарейного кабинета.

Батарейный кабель ИБП 10кВАLT:

Чёрный и белый провода кабеля (минус) подключается к крайнему отрицательному полюсу батареи.

Коричневый и синий провода кабеля (плюс) подключаются к

крайнему положительному полюсу

батареи.

Жёлто-зелёный провод кабеля (земля) подключается к стелажам на которых установлены батареи или к

корпусу батарейного кабинета.
