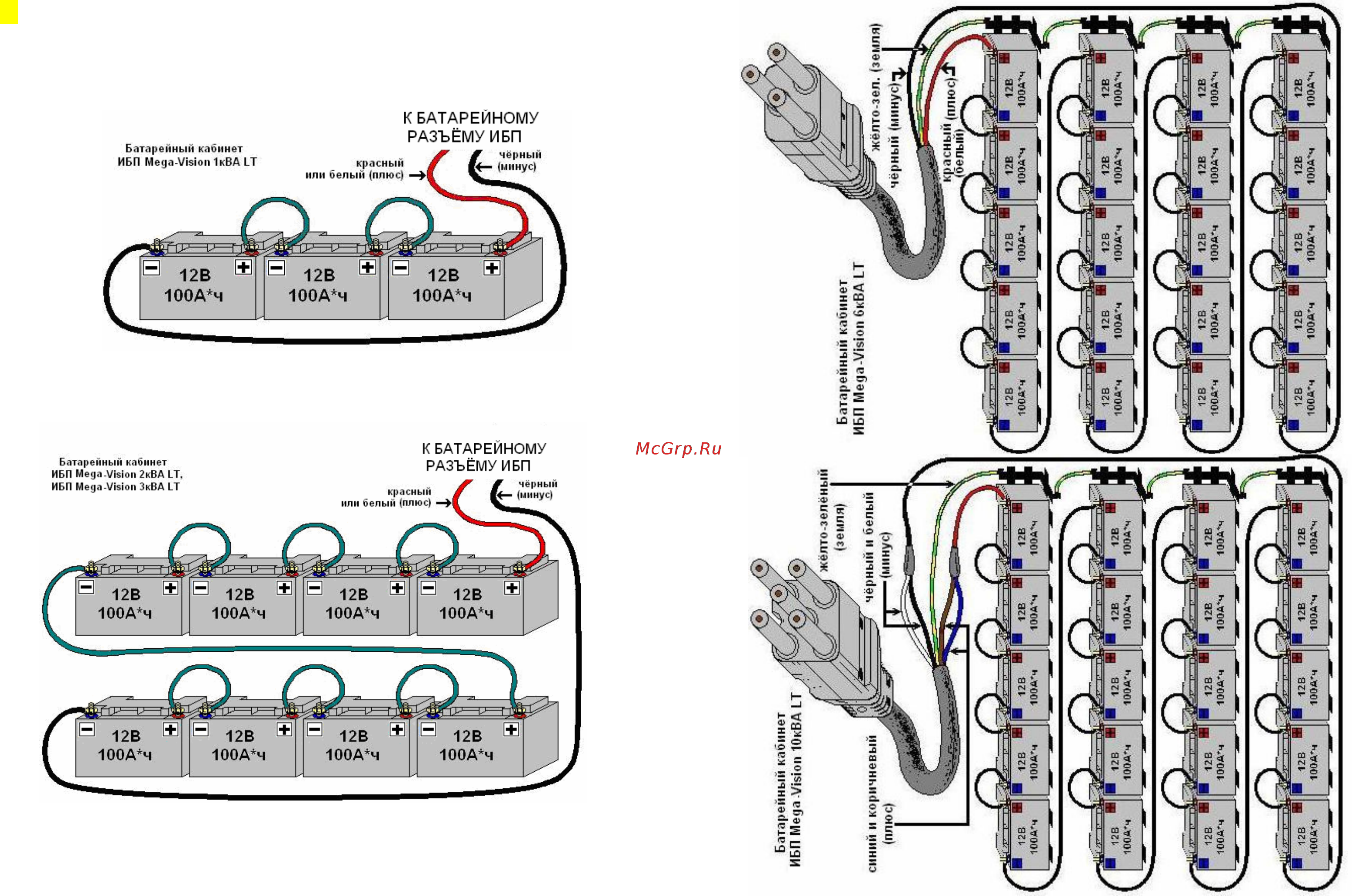

9 ДОПОЛНЕНИЕ Модели 1кВА ЬТ с внешними батареями Процедура подключения моделей 1кВА с внешними батареями модели с индексом ЬТ Модели МЕУ1кВА с индексом ЬТ имеют номинальное напряжение батарейного кабинета комплекта 36 Вольт 36УЕХ2 Один батарейный кабинет комплект содержимттри однотипные батареи 12 Вольт каждая соединённых последовательно как показано ниже Батарейный стандартный кабель красный белый плюс чёрный минус к БАТАРЕЙНОМУ РАЗЪЁМУ ИБП Модели 2кВА ЗкВА ЬТ с внешними батареями Модели 6кВА 10кВА ЬТ с внешними батареями Процедура подключения моделей бкВА ЬТ 10кВА ЬТ с внешними батареями модели с индексом ЬТ 1 Батарейный кабинет Номинальное постоянное напряжение батарейного кабинета для моделей МЕУбкВА МЕУЮкВА равно 240 Вольт 240 УОС Один батарейный кабинет содержит 20 последовательно соединённых батарей с напряжением 12 Вольт каждая Схема соединения батарей показана ниже Используйте батарейный кабель из комплекта ИБП 39 Батарейный кабинет ИБП Меда АЛШн ЮкВА 1Т Процедура подключения моделей 2кВА ЗкВА с внешними батареями модели с индексом ЬТ Модели 2кВА ЬТ ЗкВА ЬТ имеют номинальное напряжение батарейного кабинета комплекта 96 Вольт 96УЕ С Один батарейный кабинет комплект содержит восемь однотипных батарей 12 Вольт каждая соединённых последовательно как показано ниже Батарейный стандартный кабель красный белый плюс чёрный минус 40
