3. Для завершения подключения воткните разъем батарейного кабеля в соответствующую
розетку ИБП (для подключения внешних батарей). Не подключайте нагрузку к ИБП сейчас.
Теперь необходимо подключить входной силовой кабель. Затем включить батарейный
размыкатель. Затем включить входной размыкатель. ИБП начинает заряжать
аккумуляторные батареи.
3-2-4 Процедура подключения для параллельной системы нескольких
ИБП с избыточным резервированием
1. Общее описание параллельной системы нескольких ИБП с избыточным резервированием
мощности.
Стандартное обозначение такой системы: N+X. N-это минимальное количество ИБП,
которое требуется для работы нагрузки; X –это число избыточных ИБП. То есть если X ИБП
выйдет из строя, то оставшиеся N ИБП продолжат питать нагрузку. Таким образом, чем
больше X, тем больше надёжность всей силовой системы.
В случаях, когда требуется
высокая надёжность системы, оптимальным решением является режим N+X.
Если ИБП оборудованы кабелями параллельного резервирования, до 3 ИБП могут быть
соединены по схеме с избыточным резервированием мощности.
2. Установка параллельной системы
1) Пользователь должен заказать дополнительно стандартный 25-pin коммуникационный
кабель, который должен иметь 25 жил, соответствующие разъёмы и экран как
параллельный кабель ИБП. Длина параллельного кабеля должна быть менее 3 метров.
2) Входной кабель каждого ИБП подключите строго следуя всем требованиям по кабелям и

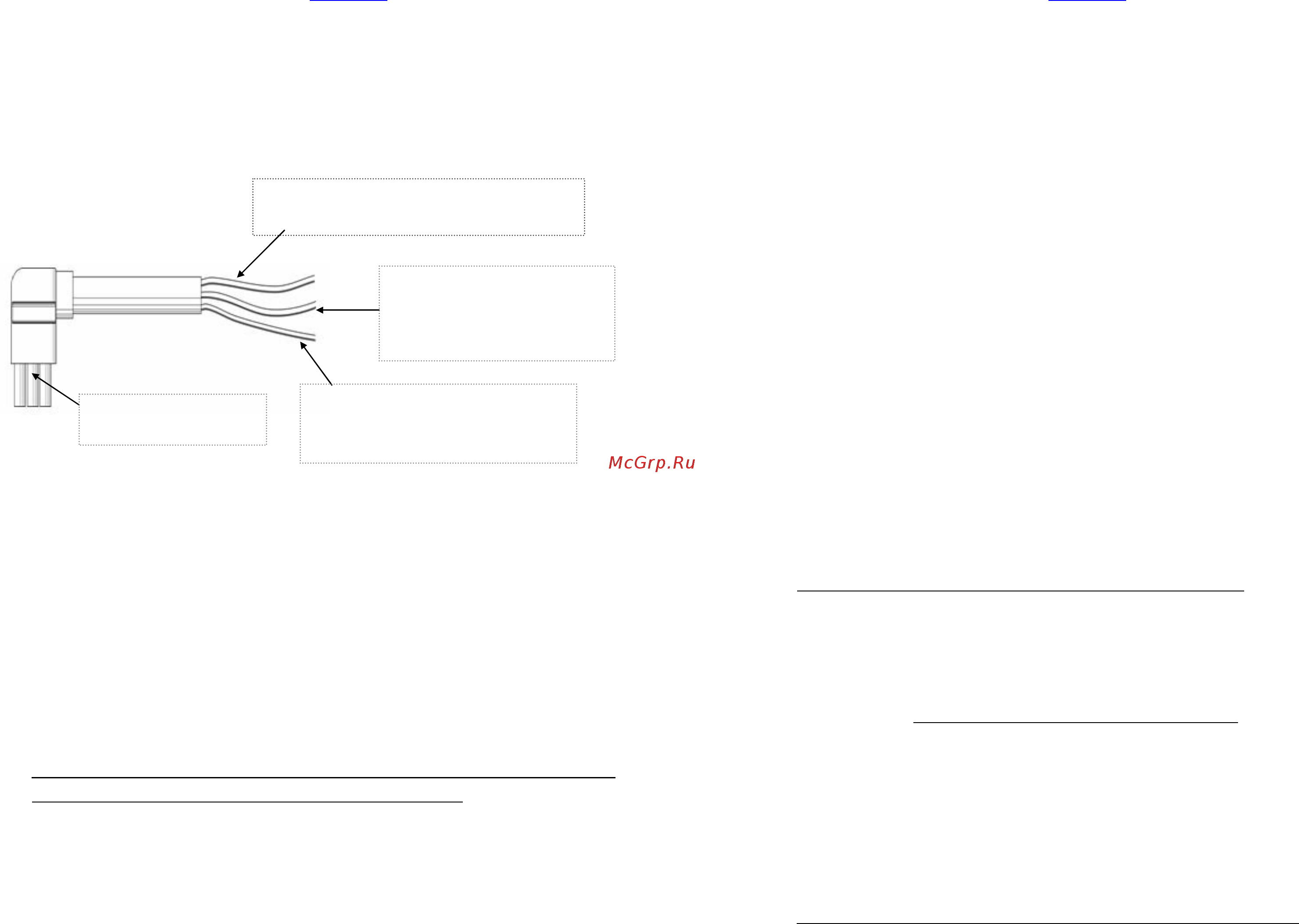

Синий и коричневый провода –
подлючаются к ПЛЮСУ батарей
Черный и белый провода –
подключаются к МИНУСУ
батарей
Жёлто-зелёный провод для
подключения к батарейному
кабинету (ЗЕМЛЯ)
Разъем для
подключения к ИБП
N-Power: www.380V.ru
10
подключениям для одиночной (непараллельной) машины.
3) Подключите выходные кабели каждого ИБП к панели выходных автоматов.
4) Удалите перемычку JP1-JP2 с клеммной панели каждого ИБП, и подключите каждый
выходной автомат к главному выходному автомату и затем к нагрузке.
► Требования к выходным кабелям следующие:
z Если расстояние между параллельными ИБП и выходной панелью автоматов
менее 20 метров, то разница длин между входными и выходными кабелями ИБП
должна быть менее 20%.
z Если расстояние между параллельными ИБП и выходной панелью автоматов
более 20 метров, то разница длин между входными и выходными кабелями ИБП
должна быть менее 10%.
3. Обслуживание параллельных машин
Если вы хотите добавить ещё одну машину в
имеющуюся параллельную систему,
пожалуйста, следуйте «Инструкции по добавлению нового ИБП в систему». Если вы хотите
удалить ИБП из системы по причине уменьшения нагрузки или по причине выхода ИБП из
строя и ремонта, пожалуйста, следуйте «Инструкции по удалению одного ИБП из системы».
4. Инструкция по добавлению нового ИБП в систему:
1) Перед включением
в систему нового ИБП, пользователь должен приготовить входные и
выходные линии, автоматы и коммуникационные линии.
2) Входной и выходной автоматы нового ИБП должны быть отключены
(смотри маркировку
на автоматах). Подключите обесточенные таким образом входной и выходной кабели к
ИБП. Подключите батареи. Удалите перемычку JP1-JP2.
3) Отключите систему ИБП, переведя её в режим Байпас: удалите защитную панель и
переведите переключатель режимов работы из положения ‘UPS/ИБП’ в положение
‘BPS/БАЙПАС’ и затем отключите входные автоматы на всех ИБП.
4) Если начальная система состоит всего из одной машины, то удалите на этой машине
перемычку JP1-JP2.
5) Удалите защитную панель порта параллельных подключений, подключите один разъём
коммуникационного кабеля в слот платы параллельных подключений и зафиксируйте
отвёрткой. Затем закройте защитную панель порта параллельных подключений. В то
же время откройте защитную панель порта параллельных
подключений нового ИБП.
6) Включите батарейный размыкатель нового ИБП и внешний входной автомат
. Измеряйте
напряжение между фазами на выходе нового ИБП и на выходе параллельной системы.
