Руководство пользователя - 2 - N-Power серия Oberon M

Пожалуйста, прочтите это руководство

перед установкой и запуском оборудования!

Храните его в течение всего срока службы оборудования!

Блок схема и принцип работы

Однофазные стабилизаторы напряжения серии OBERON M (1ф. электродинамические)

предназначены для питания однофазных нагрузок с любым коэффициентом мощности.

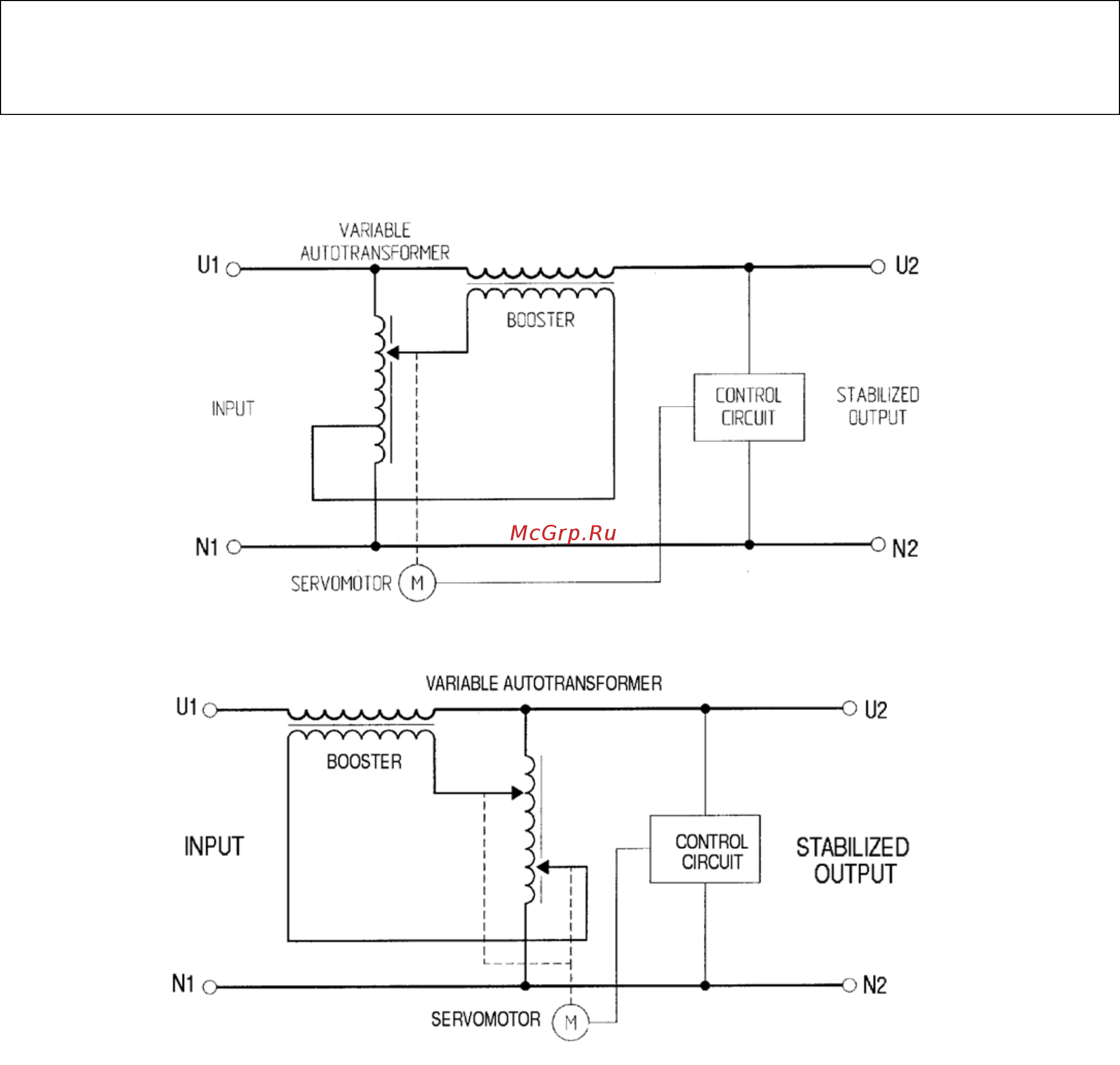

Блок-схема стабилизатора Oberon M малой мощности

Блок-схема стабилизатора Oberon M большой мощности

На данных рисунках представлены блок-схемы стабилизаторов Oberon M различной мощности. Мо-

ноблок стабилизатора содержит: регулируемый автотрансформатор (variable autotransformer), вольто-

добавочный трансформатор (booster transformer), плату управления (control circuit) и сервопривод

(servomotor) управляющий токосъёмником автотрансформатора. Стабилизаторы различной мощно-

сти имеют разные схемы включения автотрансформатора.

Цепь управления подключена к выходу регулятора напряжения между фазой и нейтралью

и таким

образом постоянно следит за выходным напряжением.

Когда разница между этим измеренным выходным напряжением и стабильным опорным напряжени-

ем превысит установленный порог, это разностное напряжение (или сигнал ошибки) подаётся дальше

к исполнительным устройствам. Этот сигнал, который может быть как положительным, так и отри-

цательным, затем усиливается и управляет работой

сервопривода.
