Руководство пользователя - 7 - N-Power серия Oberon Y

Никогда не закрывайте вентиляционные выходы стабилизатора. Может потребоваться расчёт и уста-

новка дополнительно в помещении Системы Вентиляции / Кондиционирования. Необходимость ис-

пользования СВК зависит от мощности стабилизатора и от качества соблюдения температурного ре-

жима на объекте.

Предупреждение: Технические данные.

Модификация оборудования и добавление некоторых дополнительных устройств могут значительно

изменить приведенные технические

данные. За подробностями обращайтесь в фирму N-Power.

Плата управления

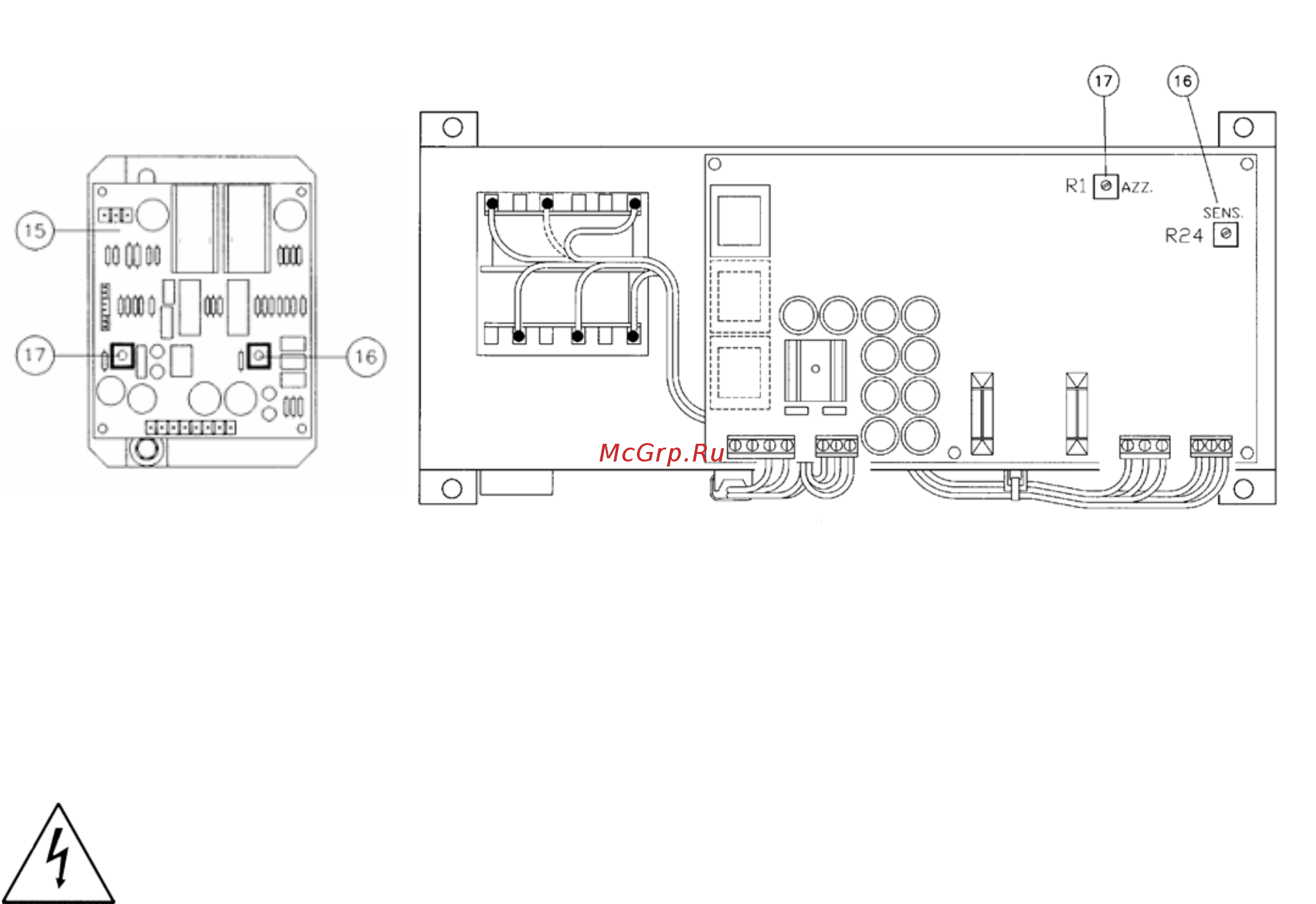

Ниже приведён общий вид плат управления для моделей различной мощности. Настройки произве-

дены на заводе-изготовителе и для правильной работы стабилизатора никакие дополнительные на-

стройки не требуются.

16) Переменный резистор R24 – уставка точности стабилизации (чувствительность)

17) Переменный резистор R1 – уставка номинального напряжения

Устранение неисправностей

Предупреждение: Внутри стабилизатора присутствует опасное напряжение. Перед попыт-

кой замены внутренних компонентов отсоедините стабилизатор от входной сети. Доступ

внутрь стабилизатора во время его работы может производиться только представителями

авторизованного сервисного центра или, как альтернатива, авторизованным и обученным

персоналом. В этом случае убедитесь в соблюдении необходимых мер по предотвращению рисков

поражения

электрическим током. Используйте изолирующие перчатки, коврики и др.

Стабилизатор напряжения состоит из трех независимых однофазных стабилизаторов, поэтому, если в

стабилизаторе возникла неисправность, обычно она связана только с одним однофазным блоком. Тем

не менее возможно так же одновременное повреждение двух или трёх блоков. Поэтому необходимо

всё проверить внимательно в процессе ремонта.

Ниже приведены наиболее часто встречающиеся не-

исправности и способы их устранения. Стабилизаторы небольшой мощности содержат все три одно-

фазных блока в едином корпусе (кабинете). В стабилизаторах большой мощности каждый однофаз-

ный блок смонтирован в отдельном корпусе (кабинете). В обоих случаях все рекомендации приве-

дённые ниже относятся к одному однофазному блоку.
