Нева lux 5514 сж газ [12/30] Монтаж шланга необходимо начинать с неподвижных элементов шланга имеющих трубную цилиндрическую резьбу если ответная деталь неподвижна

Содержание

• Уважаемый покупатель 1
• Если вы почувствовали запах газа 3
• Указания мер безопасности 3
• Аппарат водонагревательный проточный газовый бытовой nevalux 5514 впг 24 223 в11 ухл 4 ту 4858 016 00153413 2005 гост 19910 94 именуемый в дальнейшем аппарат предназначен для нагревания воды используемой в санитарных целях мытье посуды стирка купание в квартирах и индивидуальных жилых домах 4
• Аппарат водонагревательный проточный газовый бытовой ые ашх 5514 впг 24 4
• Аппарат предназначен для работы на природном газе по гост 5542 87 или сжиженном газе по 4
• Аппарат предназначен для работы на природном газе по гост 5542 87 или сжиженном газе по гост 2044890 предприятием изготовителем аппарат выпускается отрегулированным на определенный вид и давление газа указанные в табличке на аппарате и в разделе 9 свидетельство о приемке настоящего руководства 4
• Аппарат работает на природном и сжиженном газах в11 отвод продуктов сгорания через дымоход ухл 4 климатическое исполнение 4
• В11 ухл 4 где в аппарат водонагревательный п проточный г газовый 24 номинальная теплопроизводительность квт 4
• Вид розжига аппарата 4
• Габаритные размеры аппарата мм 4
• Гост 20448 90 предприятием изготовителем аппарат выпускается отрегулированным на определенный вид и давление газа указанные в табличке на аппарате и в разделе 9 свидетельство о приемке настоящего руководства 4
• Давление подводимой воды для нормальной работы аппарата кпа 4
• Диаметр сопел запальной горелки мм 4
• Диаметр сопел основной горелки мм 4
• Длительность непрерывной работы от одного элемента питания ч 4
• Коэффициент полезного действия не менее 4
• Масса аппарата кг не более 4
• Минимальное давление воды для зажигания кпа не более 4
• Минимальное допустимое давление газа на входе при работе аппарата па мм вод ст 4
• Минимальный расход воды для зажигания л мин 4
• Назначение аппарата 4
• Номинальная тепловая мощность запальной горелки квт не более 4
• Номинальная тепловая мощность квт 4
• Номинальная теплопроизводительность квт 4
• Номинальное давление газа па мм вод ст 4
• Номинальный расход газа м3 час 4
• Обозначение аппарата впг 24 4
• Описание и работа аппарата 4
• Расход воды при нагреве на т 25 с л мин 4
• Расход воды при нагреве на т 40 с л мин 4
• Таблица 1 технические характеристики аппарата 4
• Температура продуктов сгорания с не менее 4
• Технические характеристики 4
• Технические характеристики аппарата приведены в таблице 1 4
• Тип и напряжение элемента питания в 4
• Требуемое разрежение в дымоходе па мм вод ст 4
• Ухл 4 ту 4858 016 00153413 2005 гост 19910 94 именуемый в дальнейшем аппарат предназначен для нагревания воды используемой в санитарных целях мытье посуды стирка купание в квартирах и индивидуальных жилых домах 4
• Аппарат рис 1 настенного типа имеет прямоугольную форму образуемую съемной облицовкой 2 5
• Комплект поставки 5
• Обозначение наименование количество штук 5
• Рисунок 1 внешний вид габаритные и присоединительные размеры аппарата 5
• Таблица 2 комплект поставки 5
• Устройство аппарата 5
• Рисунок 2 вид аппарата без облицовки 6
• Аппарат оснащен устройствами безопасности обеспечивающими 7
• Кран 15 в незначительных пределах изменяет расход воды и при этом влияет на величину смещения мембраны 18 и соответственно на величину открытия клапана 24 поворот крана по часовой стрелке уменьшает расход воды и увеличивает смещение мембраны и расход газа что приводит к увеличению температуры воды поворот крана против часовой стрелки увеличивает расход воды и уменьшает смещение мембраны и расход газа что приводит к уменьшению температуры воды соответственно кран 15 влияет и на значение расхода воды при котором происходит включение водонагревателя зажигание запальной а затем основной горелки и его отключение выключение основной горелки при повороте крана по часовой стрелке до упора данное положение показано на рис 2 включение водонагревателя происходит при расходе 2 5 л мин выключение при расходе 2 л мин при повороте крана против часовой стрелки до упора включение водонагревателя происходит при расходе 3 л мин выключение при расходе 2 5 л мин 7
• Краном 4 регулируется расход газа поступающего на основную горелку для получения требуемой температуры воды при ее установленном расходе поворот крана против часовой стрелки увеличивает расход газа и температуру воды поворот крана по часовой стрелке уменьшает расход газа и температуру воды 7
• Назначение основных узлов и составных частей аппарата см рис 2 7
• При начале протекания воды через узел водяной 17 см рис 3 с расходом не менее 2 5 3 л мин штоком мембраны 18 узла водяного открывается клапан газовый 24 и замыкаются контакты микровыключателя 21 затем клапаном 28 открывается подача газа из замембранной полости блока клапанов 26 на горелку запальную 3 и из блока управления 11 подаются импульсы тока высокого напряжения на свечу 9 от искровых разрядов между наконечником свечи и насадкой горелки запальной происходит зажигание горелки запальной после воспламенения горелки запальной что определяется датчиком наличия пламени 8 клапаном 27 закрывается подача газа в замембранную полость блока клапанов газ из замембранной полости выходит через горелку запальную и мембраной 29 блока клапанов за счет перепада давления открывается клапан 30 подачи газа на горелку основную 10 воспламеняется горелка основная и горелка запальная гаснет работа основной горелки контролируется датчиком наличия пламени 8 7
• При прекращении протекания воды или при уменьшении её расхода до значения менее 2 2 5 л мин контакты микровыключателя 21 размыкаются клапаны 24 и 30 закрываются и основная горелка гаснет 7
• Работа аппарата 7
• Функциональная схема аппарата приведена на рис 3 7
• Рисунок 3 функциональная схема аппарата 8
• Аппарат должен быть подсоединен к дымоходу с хорошей тягой разрежение 1 96 29 4 па и при этом должен быть установлен как можно ближе к дымоходу один из доступных способов проверки тяги в дымоходе приведён на рисунке 4 9
• Аппарат необходимо устанавливать на кухнях или других нежилых отапливаемых помещениях в соответствии с проектом газификации и снип 42 01 2002 9
• Внимание перед установкой аппарата необходимо проверить соответствие настройки 9
• Допускается установка аппарата на трудносгораемых стенах при условии изоляции стены оцинкованным листом толщиной 0 8 1 мм по листу базальтового теплоизоляционного картона бтк толщиной 3 5 мм изоляция стены должна выступать за габариты корпуса аппарата не менее чем на 100 мм с каждой стороны см рис 5 9
• Запрещается устанавливать аппарат над источником тепла или открытого пламени 9
• Запрещается установка аппарата на деревянных стенах оштукатуренных стенах имеющих деревянную основу на стенах покрытых легко возгораемыми материалами 9
• Место и высота установки аппарата должны обеспечивать выполнение требований п 3 настоящего руководства при этом рекомендуется устанавливать аппарат на такой высоте чтобы смотровое окно находилось на уровне глаз потребителя или как можно ближе к этому уровню 9
• Место и схема установки 9
• На трудносгораемых стенах 9
• Объем помещения где устанавливается водонагреватель должен быть не менее 8 м3 9
• Помещение где устанавливается водонагреватель должно иметь хорошую вентиляцию и постоянный приток свежего воздуха форточку или открывающуюся фрамугу так как при работе аппарата происходит сжигание кислорода решетки или щель в нижней части двери или стены не должны наглухо закрываться 9
• Регламентирующих установку внутридомового газоиспользующего оборудования 9
• Рисунок 4 способ проверки тяги в дымоходе 9
• Рисунок 5 установка аппарата 9
• Схема установки аппарата приведена на рисунке 6 рекомендуется сначала подключить аппарат к водопроводной сети заполнить водяную систему аппарата водой и затем подключить его к газовой сети 9
• Указанной в разделе 9 данного руководства и в табличке на аппарате имеющемуся в месте установки виду и давлению газа в случае несоответствия необходимо произвести переналадку аппарата на используемый вид и давление газа по п 3 0 9
• Устанавливать аппарат необходимо на несгораемых стенах кирпичных бетонных с облицовкой керамической плиткой или без неё 9
• Установка аппарата 9
• Установка аппарата должна производиться специализированной сервисной организацией при 9
• Установке аппарата должны быть выполнены требования федеральных и местных норм 9
• U0413озобыи фильтр 10
• Аппарат навешивается монтажными отверстиями на задней стенке на 2 крючка установленные в стене крючки и дюбели входят в комплект поставки расположение и размеры монтажных отверстий показаны на рисунке 1 10
• Бодораздорный 10
• Ванна 10
• Габаритные и присоединительные размеры для подсоединения трубопроводов воды газа отвода продуктов сгорания приведены на рисунке 1 10
• Газоотбодящая труда 10
• Для облегчения последующего технического обслуживания необходимо установить перед аппаратом запорный кран на трубопроводе подвода холодной воды запорный кран должен быть легко доступен 10
• Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик рекомендуется устанавливать перед аппаратом фильтр очистки воды см рис 6 10
• Запорный кран холодной боды устройство душебое 10
• Кран бодороздорный 10
• Кран да 10
• Кран подход холодной боды 10
• Монтаж аппарата 10
• Отбод горячей боды 10
• Перед монтажом аппарата необходимо снять с него облицовку для чего 10
• Перед подключением водонагревателя к водопроводной сети необходимо открыть подачу холодной воды на некоторое время для прочистки трубы подвода воды к аппарату и предотвращения нежелательного попадания в аппарат грязи и отложений при первом его включении 10
• Подбод холодной боды 10
• Поддай оазо 10
• Подключение аппарата к водопроводной сети 10
• Подключение аппарата к водопроводной сети необходимо выполнять металлическими трубами или гибкими шлангами с внутренним диаметром не менее 13 мм длина гибкого шланга для подвода и отвода воды должна быть не более 2 5 м правила установки гибких шлангов приведены в п 3 10
• Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным натягом труб и частей аппарата во избежание смещения или поломки отдельных деталей и частей аппарата и нарушения герметичности водяной системы 10
• Подключение холодной воды производить к штуцеру подвода холодной воды 5 а горячей воды к штуцеру отвода горячей воды 7 см рис 1 предварительно сняв со штуцеров защитные заглушки 10
• После подсоединения трубопроводов к аппарату необходимо обязательно проверить герметичность мест соединений проверка герметичности производится в следующем порядке 10
• Ракооина 10
• Рисунок 6 схема установки аппарата 10
• Баллон со сжиженным газом обязательно должен быть оборудован редуктором с давлением стабилизации паровой фазы 300 мм вод ст и производительностью паровой фазы не менее 1 2 м3 час 11
• Внимание использование редукторов с давлением стабилизации отличающимся от 11
• Во избежание несчастных случаев запрещается 11
• Гибкие шланги применяемые для подключения аппарата должны быть сертифицированы для соответствующего использования 11
• Длина гибкого шланга для подключения аппарата должна быть не более 2 5 м внутренний диаметр не менее 12 мм гибкий шланг для подвода газа должен быть стойким к подводимому газу при заданных давлении и температуре правила установки гибких шлангов приведены в п 3 11
• Для обеспечения устойчивой работы аппарата необходимо производить подводку газовой линии металлическими трубами или гибким шлангом с внутренним диаметром не менее 14 мм гибкий шланг для подвода газа в соответствии с требованиями снип 42 01 2002 должен быть стойким к подводимому газу при заданных давлении и температуре длина гибкого шланга должна быть не более 2 5 м правила установки гибких шлангов приведены в п 3 трубы или гибкий шланг подключать к штуцеру 6 см рис 2 предварительно сняв с него защитную заглушку 11
• Запрещается 11
• Мм вод ст запрещается 11
• Перед входом в аппарат должен быть установлен запорный газовый кран запорный кран должен быть легко доступен 11
• Перед подключением аппарата к баллону со сжиженным газом убедитесь в том что ваш аппарат настроен на работу с данным видом газа в противном случае необходимо произвести переналадку аппарата см п 3 0 11
• Подключение аппарата к баллону со сжиженным газом 11
• Подключение аппарата к газовой сети 11
• После окончания монтажа необходимо проверить места соединений и всю длину соединительного шланга на предмет утечки газа см п 3 также перед входом в аппарат рекомендуется устанавливать газовый фильтр 11
• После подключения аппарата к газовой линии места соединений аппарата с коммуникациями должны быть проверены на герметичность проверка герметичности в местах соединения подвода газа производится при неработающем аппарате и открытом положении запорного крана перед аппаратом утечка газа не допускается 11
• Правила установки гибких шлангов 11
• При монтаже газовой линии к аппарату на входе в аппарат обязательно должен быть установлен запорный кран запорный кран должен быть легко доступен 11
• При монтаже газопроводов количество разборных соединений необходимо сводить к минимуму 11
• При подключении аппарата при помощи гибких шлангов необходимо соблюдать следующие правила монтажа 11
• Присоединение газовой трубы не должно сопровождаться взаимным натягом труб и частей аппарата во избежание смещения или поломки отдельных деталей и частей аппарата и нарушения герметичности газовой линии 11
• Рекомендуется хранить газовые баллоны в специальном металлическом шкафу чтобы ограничить доступ к ним детей и посторонних лиц 11
• Рисунок 7 требования к изгибам гибких шлангов 11
• В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы аппарата должны быть выполнены следующие требования к дымоходу и газоотводящей трубе соединяющей аппарат и дымоход 12
• Монтаж шланга необходимо начинать с неподвижных элементов шланга имеющих трубную цилиндрическую резьбу если ответная деталь неподвижна 12
• Не допускается использование вентиляционных каналов для удаления продуктов сгорания 12
• Подключение аппарата к дымоходу 12
• Резьбовое соединение накидных гаек торцевое соединение как подвижных так и неподвижных с ответным штуцером выполнять с применением прокладок материал прокладок маслобензостойкая резина или фторопласт 4 12

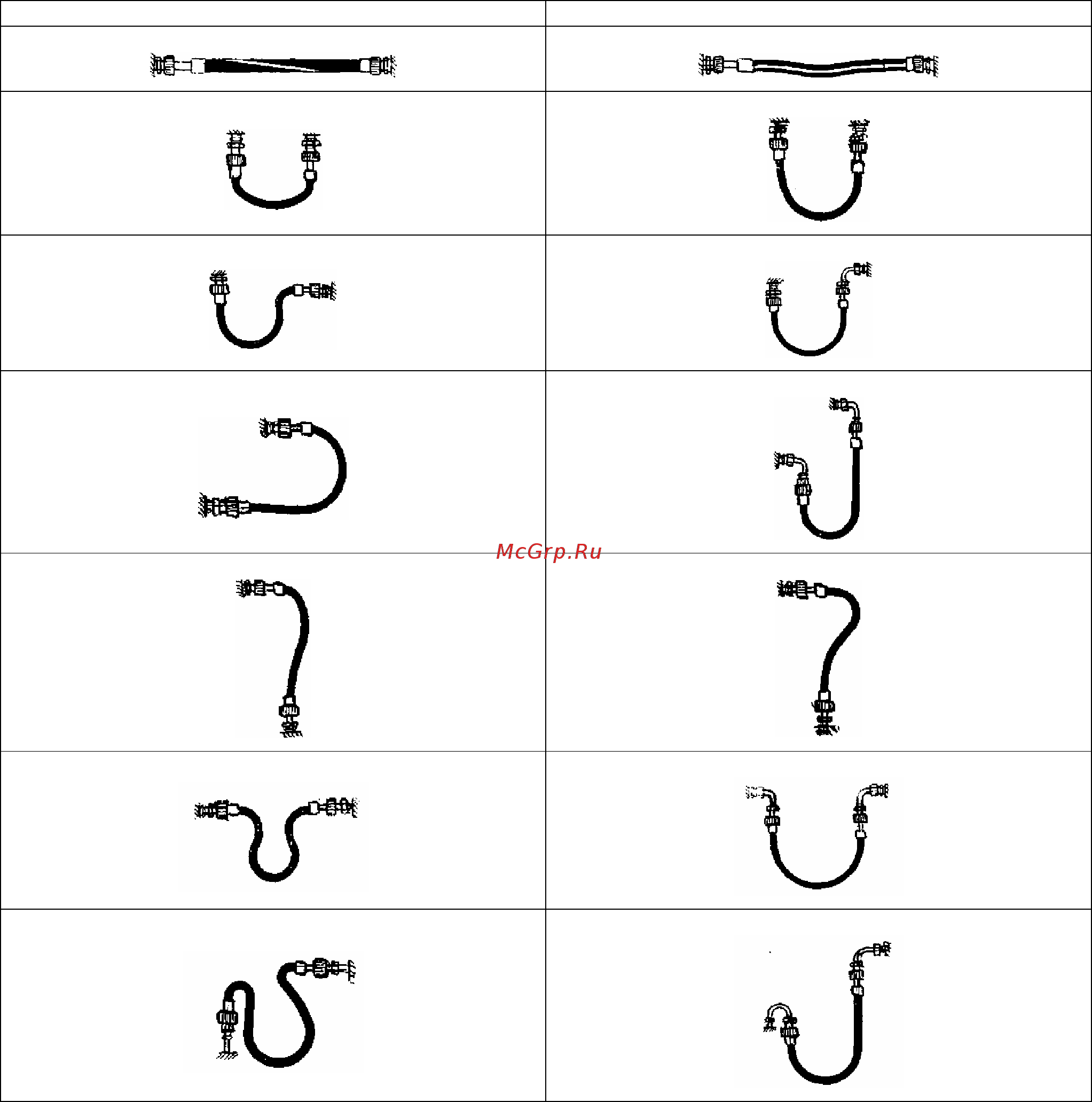

• Таблица 3 схемы монтажа гибких шлангов 12
• Уплотнение резьбового соединения штуцера с ответной деталью радиальное соединение необходимо производить с применением ленточного фторопластового уплотнительного материала фум или герметика обеспечивающего герметичность резьбового соединения 12
• Вариант подключения аппарата к дымоходу показан на рисунке 9 13
• Рисунок 8 схема подсоединения газоотводящей трубы 13
• Рисунок 9 подключение аппарата к дымоходу 13
• Установка элемента питания 13
• Вид и давление газа на которые перенастроен аппарат необходимо указать в разделе 10 настоящего руководства с указанием организации выполнившей перенастройку и даты и на табличке аппарата 14
• Включение аппарата 14
• Включение аппарата в крайнем правом положении ручки максимальный расход воды происходит при расходе воды 3 л мин отключение при 2 5 л мин такое положение ручки рекомендуется для получения большого расхода теплой воды на выходе аппарата при нормальном входном давлении воды при обеспечиваемых водопроводной сетью расходах воды 6 л мин и более 14
• Внимание во избежание ожогов при включении аппарата не следует приближать глаза 14
• Для включения аппарата в общем случае необходимо 14
• Для нормальной и безопасной работы аппарата должны быть выполнены условия п 2 14
• Для переналадки аппарата на другой вид или давление газа необходимо заменить сопла основной и сопло запальной горелок на сопла с диаметрами отверстий в соответствии с таблицей 1 для вида и давления газа на котором будет работать аппарат 14
• И 2 3 таблица 1 невыполнение этих условий может привести к неправильной или нестабильной работе аппарата или выходу его из строя указанная в п 2 14
• Настройка расхода воды необходимого для зажигания осуществляется ручкой крана 15 рис 2 включение аппарата в крайнем левом положении ручки минимальный расход воды происходит при расходе воды 2 5 л мин отключение при 2 л мин такое положение ручки рекомендуется при пониженном входном давлении воды при небольших обеспечиваемых водопроводной сетью расходах воды 14
• Перед переналадкой необходимо выключить аппарата и перекрыть запорный газовый кран 14
• Переналадка аппарата на другой вид и давление газа 14
• Переналадка аппарата на другой вид и давление газа должна осуществляться 14
• Переналадка аппарата на другой вид и давление газа должна осуществляться специализированной сервисной организацией для переналадки необходимо использовать только фирменный комплект деталей 14
• Пользование аппаратом 14
• После переналадки необходимо проверить герметичность соединений 14
• После установки аппарата и проверки на герметичность должны быть проверены включение и выключение аппарата раздел 4 работа запальной и основной горелок п 5 и 5 температура и расход горячей воды отключение аппарата при прекращении тяги п 5 14
• При необходимости при недостаточном нагреве воды следует проверить давление газа на входе в аппарат для измерения давления газа необходимо подключить манометр к штуцеру 22 рис предварительно перекрыв запорный газовый кран на входе в аппарат измерение давления газа необходимо производить при работающем аппарате и максимальном расходе газа давление газа должно соответствовать значению указанному в разделе свидетельство о приемке 14
• Примечание 14
• Проверка аппарата 14
• Слишком близко к смотровому окну 14
• Специализированной сервисной организацией для переналадки необходимо использовать только фирменный комплект деталей 14
• Теплопроизводительность аппарата обеспечивается с точностью 5 при номинальном давлении газа на входе работающего аппарата указанном в разделе свидетельство о приемке 14
• Внимание если после закрытия всех кранов горячей воды основная горелка продолжает 15
• Выключение аппарата 15
• Для выключения аппарата достаточно прекратить протекание воды через него закрыв кран горячей воды после закрытия крана необходимо убедиться что основная горелка полностью погасла 15
• Замена элемента питания 15
• Замену элемента питания необходимо производить на неработающем аппарате 15
• По окончании пользования аппаратом ночное время длительное отсутствие дома и т п его необходимо выключить соблюдая следующую последовательность 15
• При разряде элемента питания признаком чего служит отсутствие или значительное ослабление искровых разрядов между свечой и запальной горелкой после начала протекания воды через аппарат с расходом более 2 5 л мин необходимо установить новый элемент в батарейный отсек 13 рис 2 при установке элемента питания необходимо соблюдать полярность в соответствии с рисунком на внутренней стороне крышки отсека 15
• Примечание при жесткой воде перед выключением аппарата рекомендуется максимально уменьшить температуру воды на выходе аппарата для уменьшения образования накипи 15
• Работать необходимо сразу же перекрыть подачу газа на аппарат с помощью газового запорного крана установленного перед аппаратом и вызвать специализированную сервисную организацию для ремонта аппарата 15
• Расход 15
• Регулирование температуры воды 15
• Регулирование температуры воды на выходе из аппарата производится одним из следующих способов 15
• Рекомендуется устанавливать элемент питания типа lr20 алкалиновый обладающий большей ёмкостью и обеспечивающий более длительную работу аппарата установка некачественных элементов питания или элементов питания малой энергоемкости приведёт к быстрому их разряду и потере работоспособности аппарата 15
• Рисунок 10 положения ручки крана расхода газа 15
• Аппарат следует содержать в чистоте для чего необходимо регулярно удалять пыль с верхней поверхности аппарата а также протирать облицовку сначала влажной а затем сухой тряпкой в случае значительного загрязнения сначала протирать облицовку мокрой тряпкой смоченной нейтральным моющим средством а затем сухой тряпкой 16
• Внимание все операции по уходу за аппаратом нужно выполнять только после его 16
• Внимание работы связанные с техническим обслуживанием не являются гарантийными 16
• Действия при возникновении аварийной ситуации 16
• Если после выключения аппарата возможно замерзание воды в нём то необходимо слить воду из аппарата следующим образом 16
• Запрещается применять моющие средства усиленного действия и содержащие абразивные частицы бензин или другие органические растворители для очистки поверхности облицовки и пластмассовых деталей 16
• Засорение внутренних каналов секций горелки приводит к неполному сгоранию газа что приводит к следующим явлениям 16
• Обязательствами предприятия изготовителя и производятся за счёт потребителя 16
• Осмотр 16
• Отключения и остывания 16
• Перед каждым включением аппарата необходимо 16
• После розжига основной горелки необходимо визуально проверить её работу пламя должно быть голубым ровным и не иметь желтых коптящих краев указывающих на засорение внутренних каналов секций горелок 16
• Предохранение от замерзания 16
• При возникновении аварийной ситуации во время работы аппарата необходимо 16
• При розжиге запальной горелки необходимо проверить её исправность по картине горения пламя запальной горелки должно быть не коптящим и доставать до электрода датчика пламени и горелки основной 16
• Техническое обслуживание 16
• Уход 16
• Внимание операции по техническому обслуживанию связанные с разборкой его газовых или 17
• Водяных коммуникаций необходимо выполнять только после полного отключения аппарата 17
• Должны быть закрыты краны на линиях воды и газа перед аппаратом из батарейного отсека должен быть вынут элемент питания 17
• Замена уплотнений 17
• При техническом обслуживании при необходимости зачистить контакты термореле датчика тяги батарейного отсека микровыключателя и электромагнитных клапанов все контакты не должны иметь окислений и должны быть надежно соединены 17
• Проверка герметичности газовой и водяной систем аппарата 17
• Проверка работоспособности термореле датчика тяги 17
• Чистка основной и запальной горелок 17
• Чистка теплообменника 17
• Внимание при накоплении пыли на внутренних узлах и деталях аппарата возможно ее 18
• Возможные неисправности аппарата 18
• Возможные неисправности аппаратаи методы их устранения 18
• Воспламенение 18
• И методы их устранения 18
• Неисправность вероятная причина методы устранения 18
• Таблица 4 возможные неисправности аппарата и методы их устранения 18
• Неисправность вероятная причина методы устранения 19
• Правила хранения и транспортирования 19
• Гарантийные 20
• Гарантийные обязательства 20
• Лицом не являющимся работником специализированной сервисной организации гарантийный срок на аппарат не устанавливается 20
• Обязательства 20
• Предупреждение в случае самостоятельной установки аппарата потребителем или иным 20
• ________________ 21
• Аппарат водонагревательный проточный газовый бытовой nevalux 5514 21
• Аппарат отрегулирован на газ 21
• Аппарат установлен проверен и пущен в работу работником специализированной сервисной 21
• Дата выпуска__________________________ контролер отк__________________________ 21
• За год работник 21
• Заводской номер 21
• Информация об аппарате мне предоставлена полностью с гарантийными обязательствами 21
• Ознакомлен а осмотр товара мной произведен внешних недостатков у товара не имеется 21
• Организации имеющей лицензию на данный вид деятельности 21
• Отметка об установке аппарата и проведении 21
• Отметка об установке аппарата и проведении технического обслуживания 21
• Работник 21
• Работник ______________________________________________________________________________ 21
• Свидетельство о приемке 21
• Соответствует ту 4858 016 00153413 2005 гост 19910 94 и признан годным для эксплуатации 21
• Телефон факс организации __________________________________________________ 21
• Технического обслуживания 21
• Техническое обслуживание проведено 21
• Фактический адрес организации _______________________________________________ 21
• Юридический адрес организации ______________________________________________ 21
• Каталог составных частей аппарата 22
• Водонагревателей ыеуаьих 24
• Город организация адрес телефон 24
• Сервисные центры по обслуживанию 24
• Город организация адрес телефон 25
• Город организация адрес телефон 26
• Город организация адрес телефон 27
• Гарантийный та 29
• Гарантийный талон 29
• Изъят 20 г слесарь 29
• Корешок талона 3 29
• Корешок талона n21 корешок талона 2 29
• На гарантийный рем 29
• На гарантийный ремонт 29
• Талон 1 29
• Талон 2 29
• Талон 3 29
