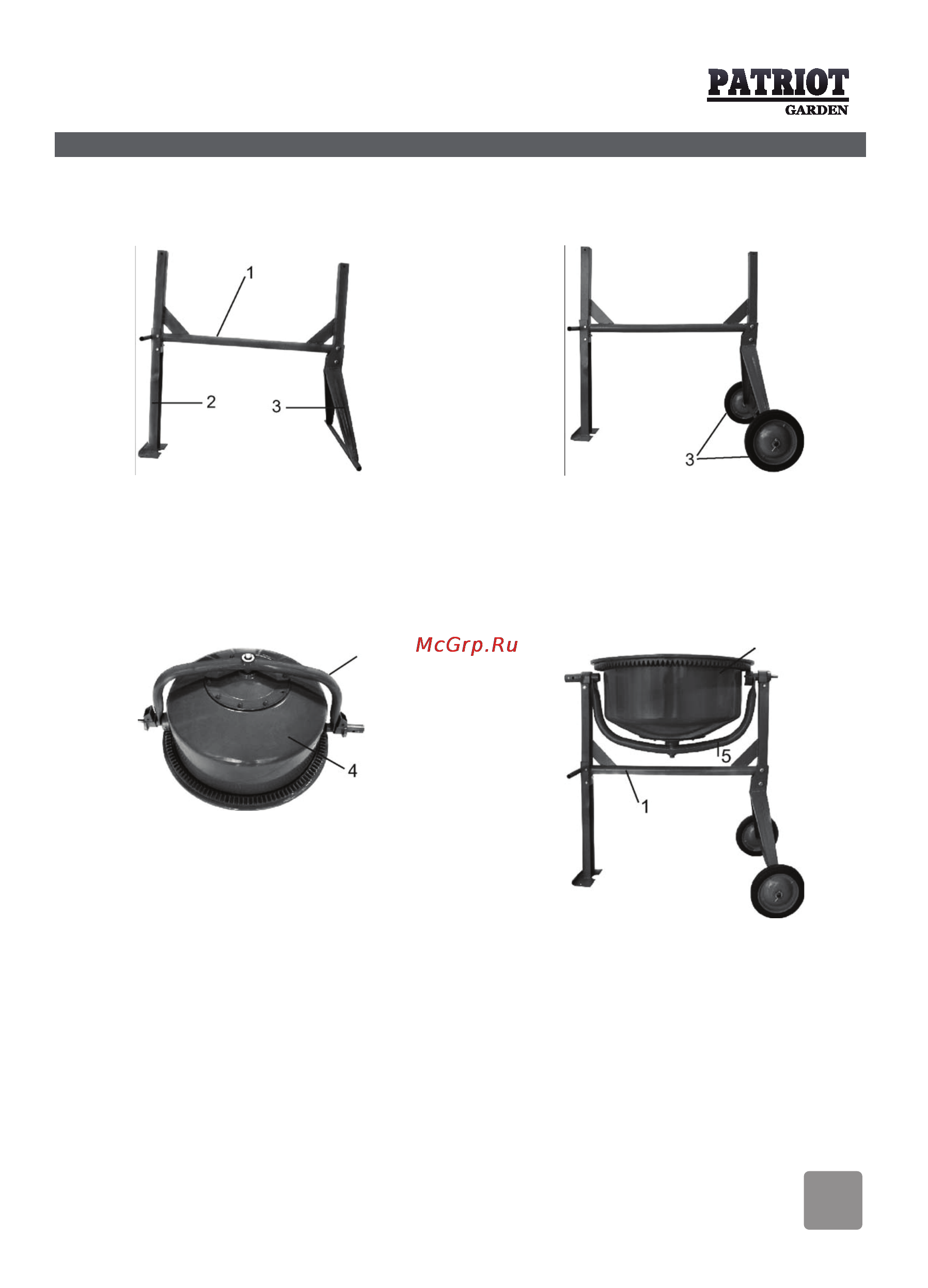

3.ОПИСАНИЕ, СХЕМА СБОРКИ Б/С (для ВМ 125) И РАБОТА Б/С
1. К опоре (1) прикрепить
опорную ногу (2) и стойку
держателя оси колес (3).
- болт М8х65 - 6шт
- гайка-гровер М8 - 6шт
3. В основание полуоси нижней
части бака (4) установить регулиро-
вочную шайбу диаметром 14 мм,
затем наложить основание (5) и,
совместив отверстия, закрепить
соединение болтом.
- регулирующая шайба 14 - 1-Зшт
- болт М14х30- 1шт.
2. Надеть колеса (3) на ось и
закрепить фиксатором-шпилькой.
Концы шпилек разогнуть.
- шайба 25 - 4шт
- фиксатор-шпилька 5x45 - 2шт
4. Аккуратно, вдвоем, установить
основание (5) с нижней частью
бака (4) в опору (1). Полуось для
установки шкива привода должна
находиться на стороне установки
колес. Соединения закрепить.
- болт М8х60 - 2шт
- гайка-гровер М8 - 2шт
5
4
5
