Сердечно поздравляем Вас
с приобретением электрического обогревателя Noirot!
Перед началом использования прибора внимательно изучите
данное руководство и храните его в доступном месте.
Antichoc ударопрочный настенный электрический кон-
вектор является прибором:
– II класса электрозащиты, защищенным от брызг воды IP 24
Объем защиты. Рис. 1
Данный прибор может
быть установлен в объ-
емах 2 и 3 при условии,
что сеть электропитания
будет защищена устрой-
ством автоматического
отключения со встроен-
ным реле тока утечки с
номиналом 30 мА.
Электромонтаж прибора должен быть выполнен в соответствии
с правилами устройства электроустановок (ПУЭ) и требования-
ми стандарта NFC 15-100, в частности § 701 для помещений с
душем или ванной.
Конвектор следует установить таким образом, чтобы про-
изводимое им тепло максимально эффективно распределя-
лось по объёму помещения.
Прибор должен быть установлен в горизонтальном поло-
жении и подсоединен к сети электропитания согласно дей-
ствующим нормам и правилам.
Рекомендуется установить прибор таким образом, чтобы чело-
век, находящийся в ванной или в душе, не имел доступа к
выключателю и другим устройствам управления прибором.
Во избежание перегрева не закрывайте и не загораживайте
посторонними предметами воздухозаборную и воздуховыпуск-
ную решетки конвектора.
Не устанавливайте прибор
под окнами, за занавесками и
под воздухозаборными отвер-
стиями вентиляции. Оставьте
вокруг конвектора свободное
пространство, достаточное для
беспрепятственного доступа
воздуха к прибору (рис. 2).
Выберите место для установки конвектора в соответствии
с приведенными выше требованиями. Выполните разметку
для крепления монтажного кронштейна, в соответствии с
установочными размерами, указанными на рис. 3. Закрепите
монтажный кронштейн на стене при помощи 3 или 4 винтов
диаметром не более 5,5 мм.
Примечание:
Монтажный кронштейн можно использовать в качестве
шаблона для разметки крепежных отверстий на стене.
Перемещая конвектор сверху вниз, наденьте его на верхние
лапки монтажного кронштейна. Совместите отверстия в
нижних лапках монтажного кронштейна с отверстиями в при-
боре и закрутите в них крепежные винты.
Панель управления конвектора расположена за дверцей на
правой стороне прибора. На панели управления находятся
сетевой выключатель и ручка регулятора температуры.
Включение-отключение конвектора выполняется с помощью
сетевого выключателя.
Если переключатель установлен в положение «Confort»
(обогрев), то конвектор поддерживает комфортную темпе-
ратуру воздуха в помещении в соответствии с настройкой
регулятора температуры (потенциометра).
Регулятор температуры автоматически поддерживает задан-
ную температуру воздуха в помещении путем включения-
1) ХАРАКТЕРИСТИКИ
Электрический обогреватель
Antichoc
220V~ IP 24

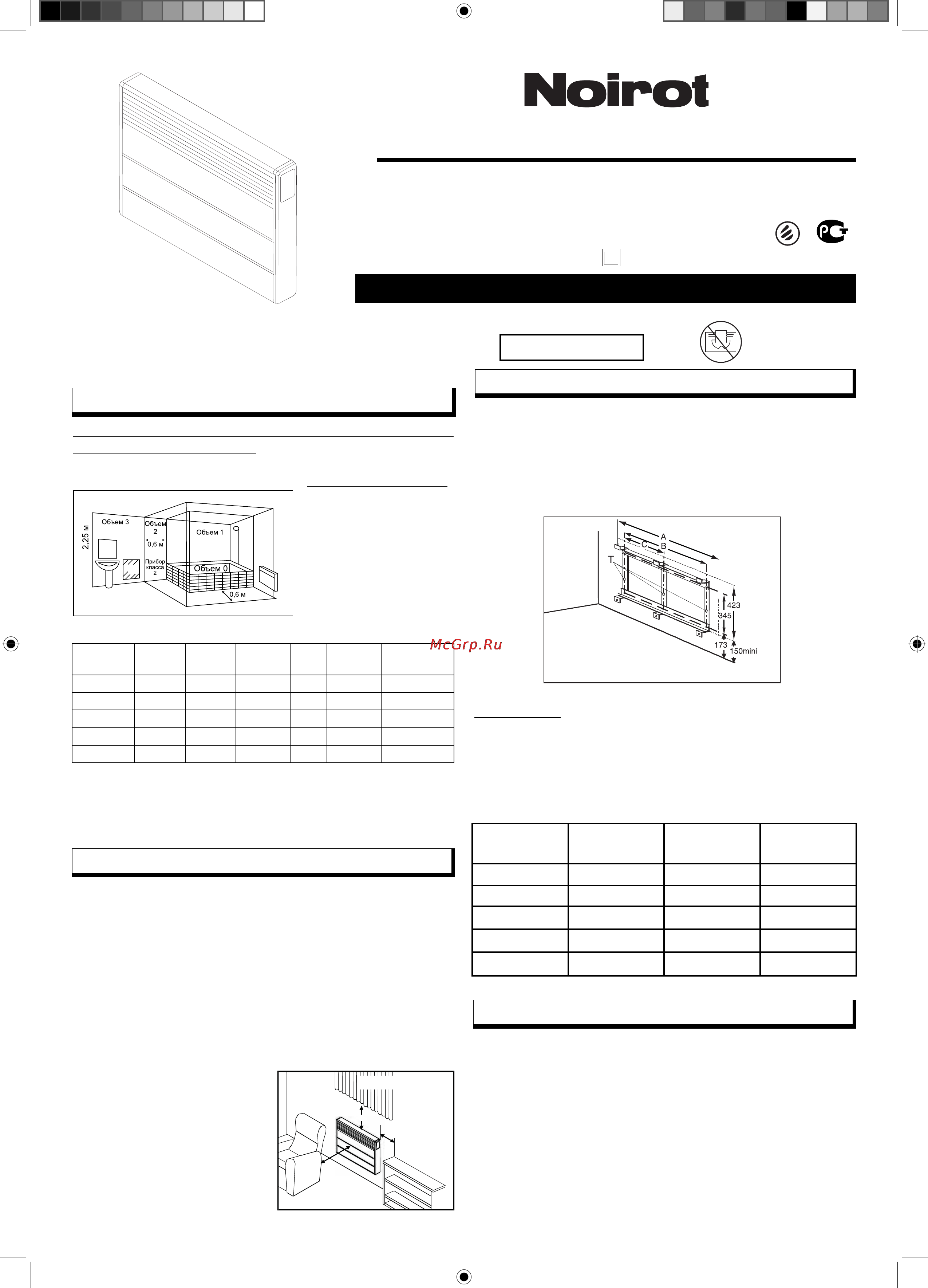

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
2) РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
АЮ 64
3) УСТАНОВКА И ФИКСАЦИЯ
Мощность,
Вт
Ширина,
мм
Высота,
мм
Глубина,
мм
Вес,
кг
Артикул
Площадь
обогрева, м
2
500 390 425 72 6,0 7373-1 5–8
1000 540 425 72 8,0 7373-3 10–15
1500 720 425 72 10,0 7373-5 15–20
2000 870 425 72 12,0 7373-7 20–25
3000 1170 425 72 14,5 7373-8 30–40
Любое
препятствие
100
500
100
Рис. 2
ОПО60
ВАЖНО!
Рис. 3
Мощность (Вт) Ширина (мм)
Межосевое
расстояние
Сила тока (А)
500 390 137 2,2
1000 540 287 4,3
1500 720 467 6,5
2000 870 617 8,7
3000 1170 917 13
4) ФУНКЦИОНИРОВАНИЕ
Рис. 1
