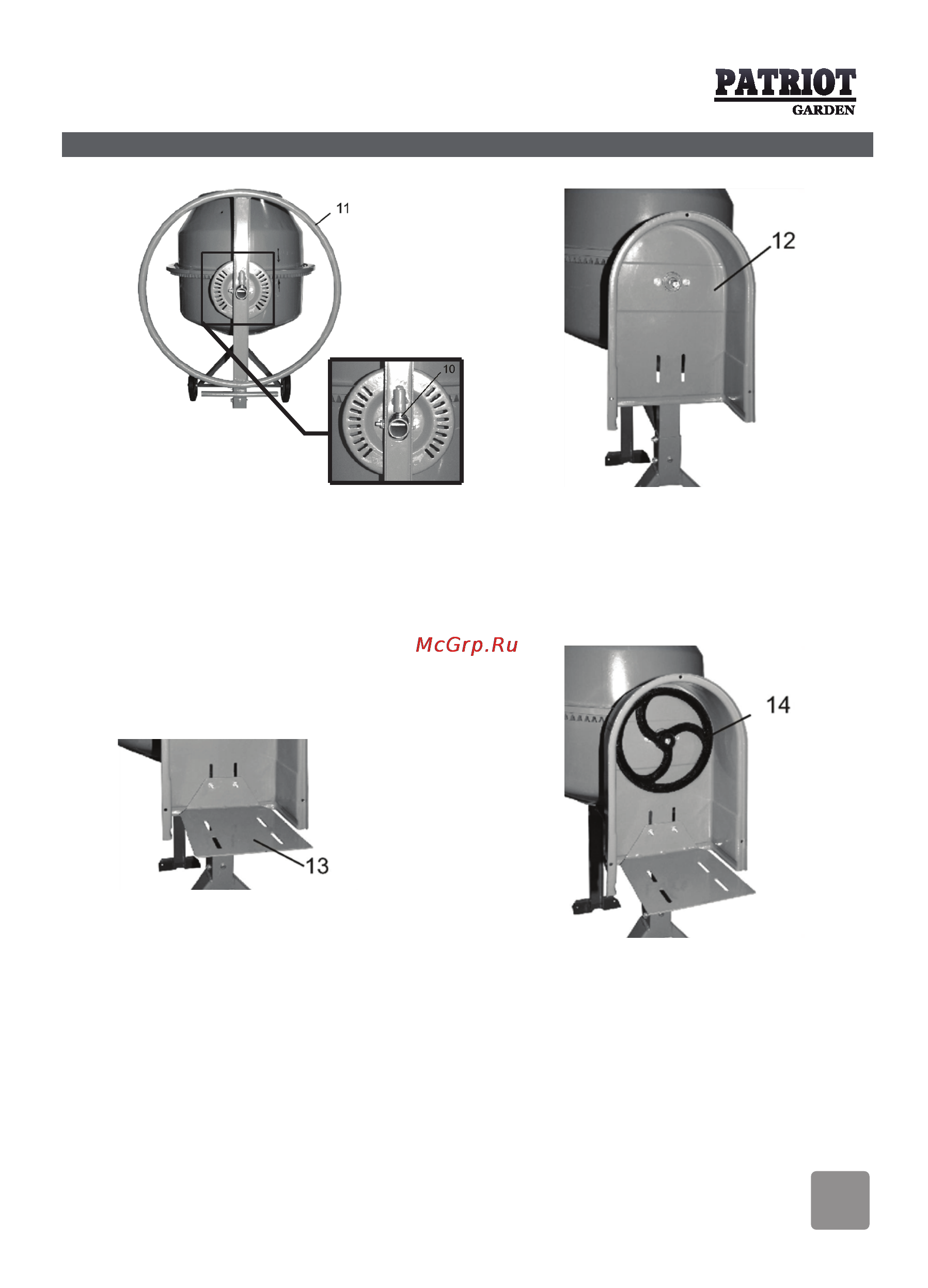

9. Вставить пружину (10)
во внутреннюю полость
штурвала (11) и насадить
его на полуось до совме-
щения отверстий.
Закрепить соединение.
- болт М 10x70- 1шт
-шайба-гроверМ10-1шт.
11. С помощью пластины-
хомута установить и
закрепить во внутренней
полости кожуха крон-
штейн (13) для установки
электродвигателя.
- болт МбхбО - 2шт
- гайка-гровер Мб - 2шт
10. Установить и прикрепить к
кронштейну полуоси кожух при-
вода (12).
- болт М8х25 - 2шт
12. Установить на вал полуоси
шкив привода (14) со шпонкой.
-шпонка 5x28- 1шт
7
