Калибр БМП-4100/65А [6/18] Подготовка к работе

Калибр Руководство по эксплуатации

6 www.kalibrcompany.ru

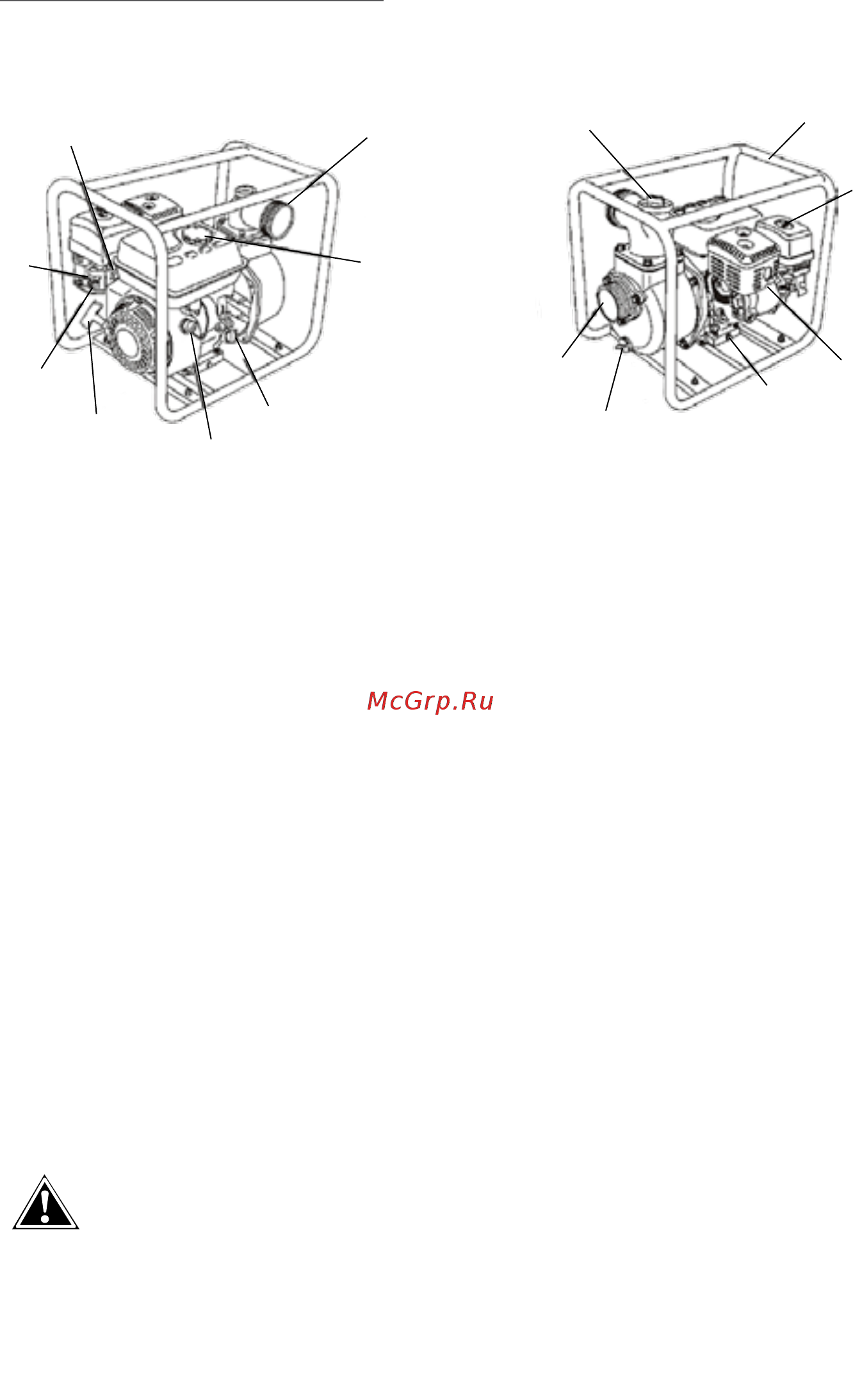

2.4 Общий вид мотопомпы представлен на рис.1

рис.1

1 – рама; 2 – выпускной патрубок; 3 – крышка топливного бака;

4 – пробка-щуп маслозаливной горловины картера двигателя;

5 – выключатель зажигания; 6 – рукоятка стартера; 7 – топливный кран;

8 – рычаг воздушной заслонки;

9 – рычаг управления дроссельной заслонкой;

10 – пробка заливной горловины насоса; 11 – воздушный фильтр;

12 – глушитель; 13 – пробка маслосливного отверстия;

14 – пробка сливного отверстия насоса; 15 – впускной патрубок.

2.5 Компоновка мотопомпы

Бензиновый двигатель, с горизонтальным расположением коленчатого вала,

жёстко скреплён с корпусом центробежного насоса. Блок двигатель-насос за-

креплён в трубчатой раме на виброгасящих подушках. За раму удобно пере-

мещать мотопомпу к месту работы.

3. Подготовка к работе

Мотопомпа поставляется полностью собранной, закреплённой на несущей

раме.

3.1 Заполнение маслом системы смазки картера двигателя

Внимание! В новой мотопомпе отсутствует масло в картере двигате-

ля! Не запускайте двигатель без масла!

Выкрутите пробку-щуп из маслозаливной горловины (рис.1 поз.4) и залейте

в картер масло необходимой марки до нижнего края горловины, как показано
