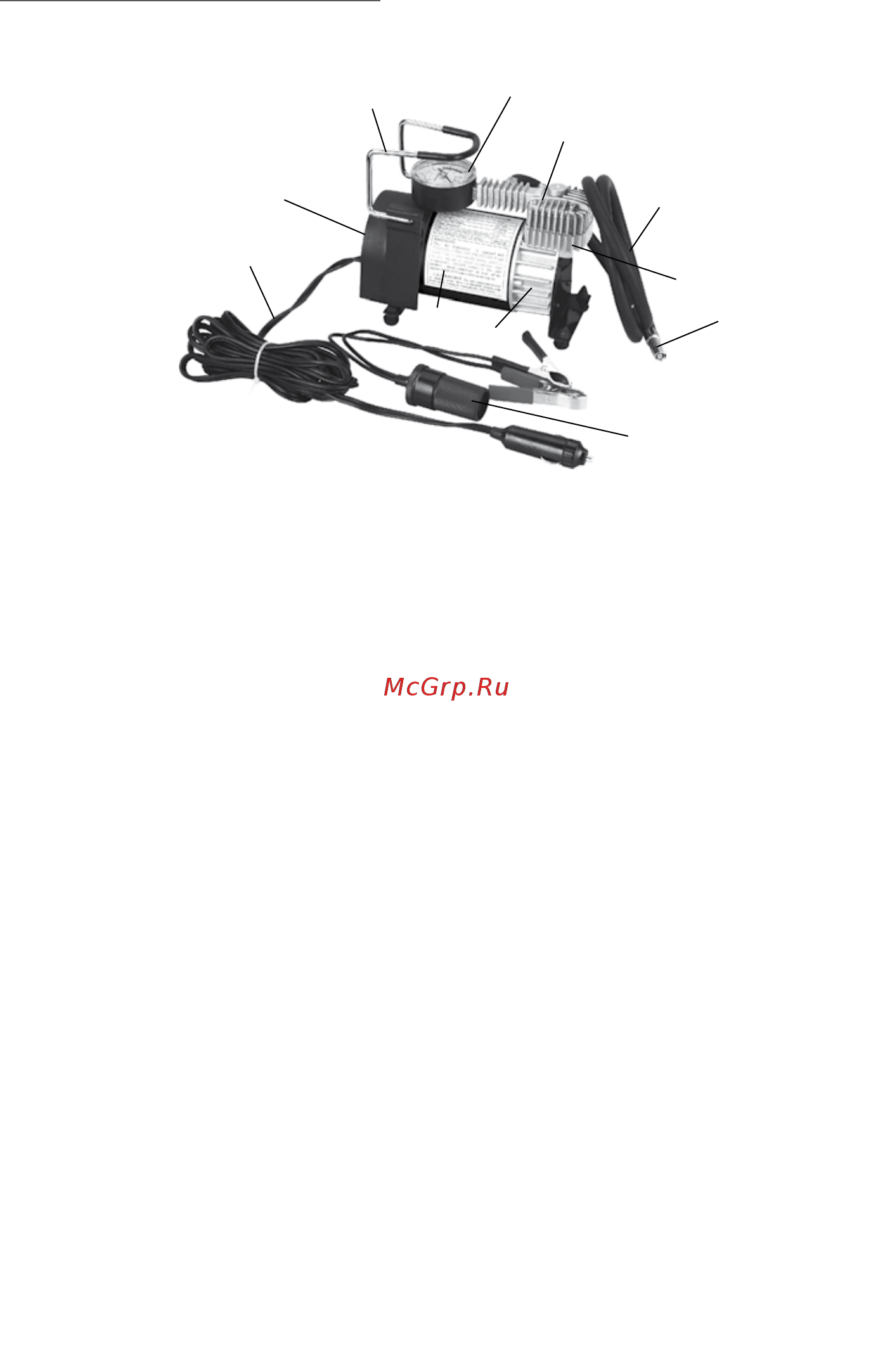

1.6 Общий вид компрессора представлен на рис.1

1.7 Коллекторный двигатель постоянного тока расположен горизонтально в

металлическом корпусе (рис.1 поз.8). Вращательный момент с якоря электро-

двигателя шатуном преобразуется в возвратно-поступательное движение порш-

ня. Цилиндр с клапанной коробкой расположены вертикально в металлическом

корпусе картера (рис.1 поз.10). На корпусе блока цилиндра (рис.1 поз.11) закре-

плена головка блока (рис.1 поз.4) с выпускным клапаном, выполняющая также

функцию отведения тепла от цилиндра во время работы.

По манометру (рис.1 поз.2) осуществляется постоянный контроль давления

в шине.

На выходной штуцер (рис.1 поз.6) воздушного шланга (рис.1 поз.5) накру-

чивается одна из 3-х универсальных насадок для подкачки (накачивания) шин

(мячей, лодок, игрушек).

Кабель питания (рис.1 поз.9) подключается к прикуривателю автомобиля,

при установке переходника (рис.1 поз.7) компрессор подключается зажимами к

клеммам аккумулятора автомобиля.

2. Указание мер безопасности

Перед началом эксплуатации внимательно ознакомьтесь с настоящим руко-

водством и всегда следуйте приведённым указаниям.

1 – выключатель (на рисунке не виден); 2 – манометр;

3 – ручка для переноски; 4 – головка блока цилиндра;

5 – воздушный шланг; 6 – штуцер выходной;

7 – переходник с зажимами для подключения к АБ; 8 – корпус двигателя;

9 – кабель питания для подключения к прикуривателю;

10 – картер; 11 - блок цилиндра.

рис.1
