Калибр Руководство по эксплуатации
4 www.kalibrcompany.ru
4. Общий вид и устройство
4.1 Общий вид компрессора схематично представлен на рис.1
4.2 Картер компрессорной группы (рис.1 поз.2) и двигатель закреплены на
металлическом корпусе ресивера ис.1 поз.7). Вращение с якоря двигателя шки-
вами и клиновым ремнём передаётся на коленчатый вал компрессороной группы.
Вращение коленчатого вала преобразуется кривошипно-шатунным механизмом в
возвратно-поступательное движение поршней. Два цилиндра с V-образным распо-
ложением, смонтированы на картере. Воздух, через воздушные фильтры (по фильтру
на цилиндр) подаётся во впускные клапаны цилиндров. Сжатый воздух из выпуск-
ных клапанов цилиндров подаётся в ресивер. При подключении к быстроразъём-
ным выходным штуцерам ис.1 поз.6) коллектора пневмоинструмента, сжатый воз-
дух подаётся к инструменту. Выходное давление в штуцере регулируется редукто-
ром (рис.2 поз.4) и контролируется манометром.
5. Инструкция по технике безопасности
5.1 Не раскручивайте пневмосоединения, если ресивер находится под давле-
нием.
5.2 Компрессор должен применяться в соответствии с назначением и требовани-
ями, указанными в данном руководстве по эксплуатации.
5.3 При работе с компрессором необходимо соблюдать следующие правила:
- не осуществляйте никаких настроек, если компрессор включён в сеть;

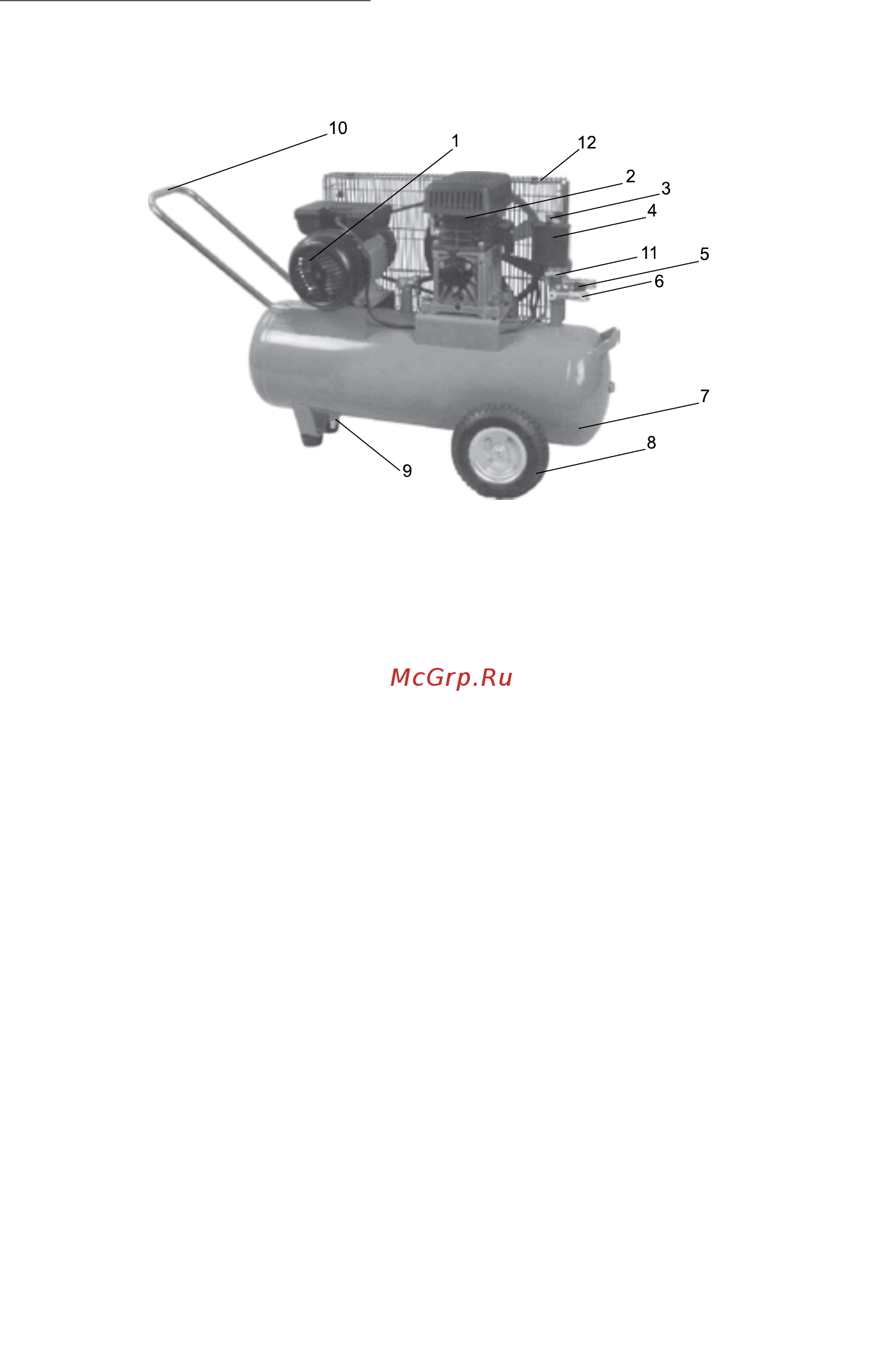

1 - двигатель; 2 - компрессорная группа; 3 - выключатель реле давления;
4 - реле давления; 5 - редуктор; 6 - выходной штуцер; 7 - ресивер; 8 - колесо;
9 - вентиль слива конденсата; 10 - ручка; 11 - манометр;
12 - защитная решётка ремня.
рис. 1
