4. Общий вид и устройство

4.1 Общий вид компрессора схематично представлен на рис.1

4.2 Картер компрессорной группы (рис.1 поз.1) с двигателем закреплены на

металлическом корпусе ресивера (рис.1 поз.8). Вращение якоря двигателя пре-

образуется кривошипно-шатунным механизмом в возвратно-поступательное

движение поршней двух цилиндров. Сжатый воздух из выпускных клапанов

цилиндров подаётся в ресивер. При подключении к быстроразъёмным выход-

ным штуцерам (рис.1 поз.3) коллектора пневмоинструмента, сжатый воздух

подаётся к инструменту. Выходное давление в штуцерах регулируется редукто-

ром и контролируется манометрами.

5. Инструкция по технике безопасности

5.1 Не раскручивайте пневмосоединения, если ресивер находится под давлением.

5.2 Компрессор должен применяться в соответствии с назначением и требо-

ваниями, указанными в данном руководстве по эксплуатации.

5.3 При работе с компрессором необходимо соблюдать следующие правила:

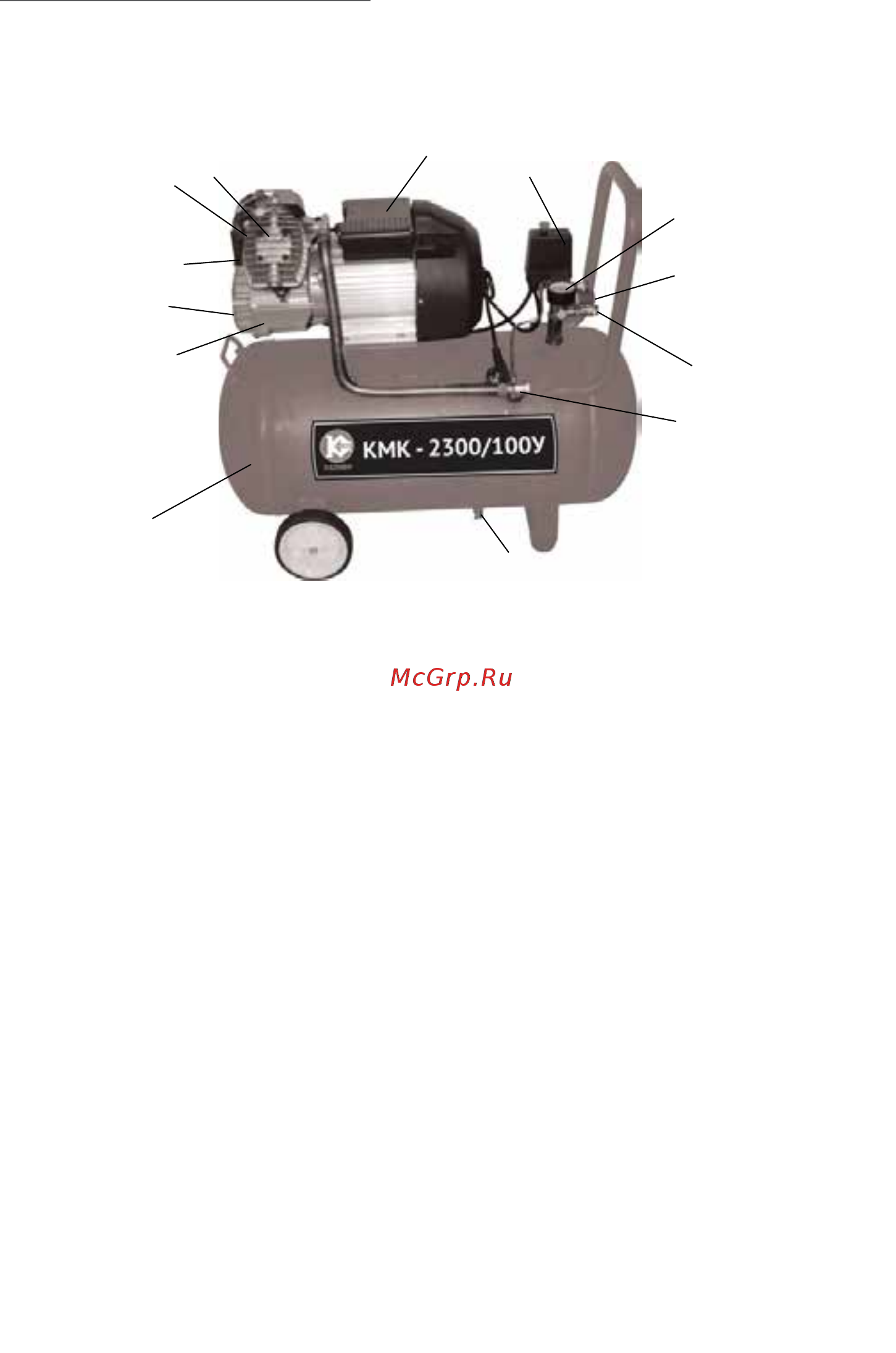

1 - компрессорная группа с коаксиальным приводом;

2 - реле давления с выключателем; 3 - выходной кран штуцер; 4 - редуктор;

5 - манометр; 6 - обратный клапан; 7 - вентиль слива конденсата; 8 - ресивер;

9* - контрольное окно уровня масла; 10 - маслозаливная горловина;

11 - группа «цилиндры - головки цилиндров»; 12* - воздушный фильтр;

13 – коробка конденсаторов. (*позиции на рисунке не видны)

12*

рис. 1
