Proma ap-1 25000001 [5/14] Монтаж и установка

Содержание

• Ар 1 ар 2 ар 3 1
• Инструкция по эксплуатации 1
• Пресс 1
• Ар 3 2
• Введение 2
• Данное оборудование прошло предпродажную подготовку в техническом 2
• Данный станок оборудован средства ми безопасности для обслуживающего персонала при работе на нём однако эти меры не могут учесть все аспекты безопасности поэтому внимательно оз накомитесь с инструкцией перед началом работы тем самым вы исключите ошибки как при наладке так и при эксплуатации станка не приступайте к ра боте на станке до тех пор пока не ознакомитесь со всеми разделами данной инструкции и не убедитесь что вы правильно поняли все функции станка 2
• Департаменте компании и полностью отвечает заявленным параметрам по ка честву и технике безопасности 2
• Общие сведения 2
• Пресса ар 1 ар 2 2
• Производства фирмы 2
• Риома 2
• Содержание 2
• Уважаемый покупатель благодарим вас за покупку 2
• Комплект поставки 3
• Описание оборудования 3
• Монтаж и установка 5
• Описание работы оборудова ния 6
• Болтом 1 затянуть контргайку 2 после правильной регулировки толкатель должен плавно и легко двигаться в корпусе пресса 7
• В случае разборки и последующей сборки пресса необходимо быть пре 7
• Дельно внимательным все детали станка должны быть собраны таким образом чтобы обеспечить исправность и полную готовность оборудования к работе 7
• Для регулировки зазора нужно ослабить контргайку 2 отрегулировать зазор 7
• Дополнительное оборудование 7
• Крепления насадок произвольных форм и разме ров насадка вставляется в отверстие 2 в торце ра бочего штока и закрепляется зажимным болтом 3 если при работе вы не используете насадки то нужно перевернуть толкатель так чтобы отвер стие для насадок с винтом находились в верхней части 7
• Отверстие 2 в рабочего штока 1 служит для за 7
• Полный перечень всего оборудования приведен в каталоге продукции 7
• Пресс приводится в действие следующим образом 7
• При необходимости вы можете получить этот каталог бесплатно в наших фи 7
• Рабочий тянет за рычаг который с помощью приводного вала передаёт усилие на рабочий шток который давит на обрабатываемый материал если вам нуж но увеличить усилие пресса нужно ослабить стопорный болт нажимного ры чага и продвинуть рычаг для того чтобы возникла необходимая сила пресса рычаг снова закрепите стопорным болтом 7
• Содержите механизм в чистоте и периодически смазывайте его более сложные вмешательства в конструкцию может производить только 7
• Специально обученный мастер 7
• Техническое обслуживание 7
• Демонтаж и утилизация 8
• Заказ запасных частей 8
• Лов и де талей пресса ар 8
• Схема уз 8
• Форма заказа запасных частей 9
• Правила техники безопасности 10
• Условия гарантийного сопровождения станков риома 11
• Гарантийный талон и паспортные данные станка 14
• Рекламация 14

Похожие устройства

• Proma ap-2 25000002 Инструкция по эксплуатации
• Калибр БК-1280 Руководство по эксплуатации
• Proma on-220 25250030 Инструкция по эксплуатации
• Proma on-25 25100010 Инструкция по эксплуатации
• Proma pnp-4 25500004 Инструкция по эксплуатации
• Proma op-2200 25003003 Инструкция по эксплуатации
• Proma ko-200 25373214 Инструкция по эксплуатации
• Proma pp-500 25601500 Инструкция по эксплуатации
• Калибр БК-1500 Руководство по эксплуатации
• Калибр БК-1800 Руководство по эксплуатации
• Калибр БК-2600 Руководство по эксплуатации
• Калибр ГКБ-3/400 Руководство по эксплуатации
• Калибр ГКБС-4/460М Руководство по эксплуатации
• Калибр ГКБС-4/510М Руководство по эксплуатации
• Калибр ГКЭ-1100/32 Руководство по эксплуатации
• Калибр ГКЭ-1300/38 Сборочный чертеж
• Калибр ГКЭ-1000/32 Сборочный чертеж
• Калибр ГКЭ-1600/38 Руководство по эксплуатации
• Panasonic KX-TG6622RUM Руководство пользователя
• Калибр МК-3,5 B&S Руководство по эксплуатации

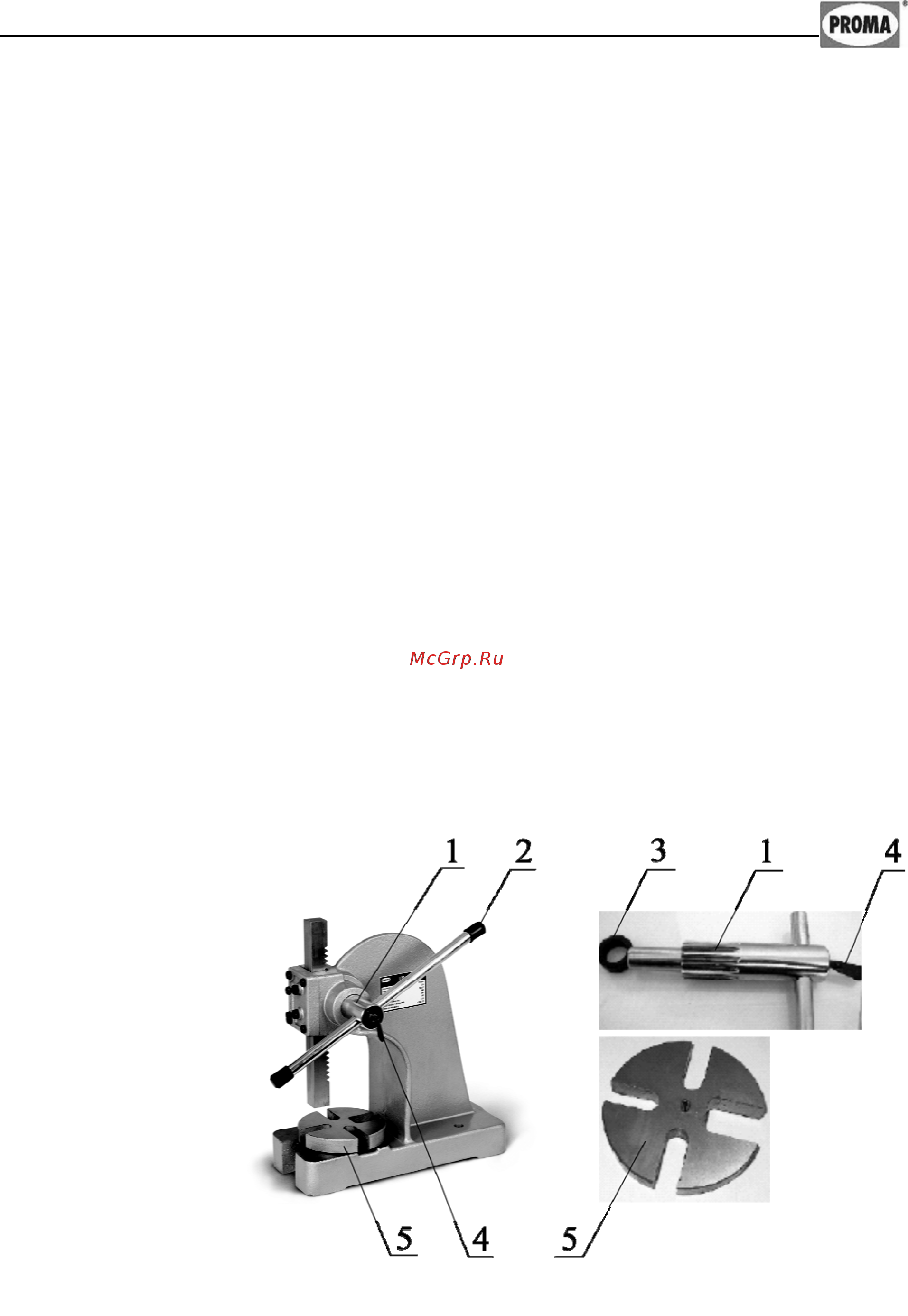

PROMA group Чешская республика Мельчаны 38 п и 518 01 г Добрушка PROMA 4 Монтаж и установка 4 1 Транспортировка Пресс транспортируется в картонной коробке Внутри этой упаковки ста нок закрыт в полиэтиленовый мешок Внимание Во время транспортировки соблюдать максимальную осторожность и сборки станка необходимо 4 2 Подготовка оборудования к монтажу Все металлические поверхности станка покрыты специальным защитным составом который необходимо удалить перед началом работы Для удаления этого защитного состава используйте керосин или другие обезжиривающие растворы При удалении защитного состава не используйте нитро раствори тели они отрицательно влияют на лакокрасочное покрытие станка После очистки корпуса от защитного состава все трущиеся поверхности станка необ ходимо смазать машинным маслом 4 3 Сборка см рис 2 Перед сборкой станка достаньте из упаковки всё содержимое и проверьте наличие всех комплектующих по списку приведённому в пункте 2 Комплект поставки Приводной вал рабочего штока 1 вставьте в пресс установите фиксирую щее кольцо 3 На кольце затяните стопорный болт Установите пово ротный рабочий стол 5 на основа ние пресса Откру тите одну из руко яток рычага 2 вставьте в вал ры чаг закрутите ру коятку на рычаг Зафиксируйте ры чаг зажимным бол том 4 Рисунок 2 4 4 Установка оборудования Обеспечьте безопасную установку пресса и его крепление на прочную по верхность которая соответствует нагрузке создаваемой прессом 8
