Калибр Руководство по эксплуатации

8 www.kalibrcompany.ru

6.4 Крепление рукоятки управления (рис.1 поз.1) с рычагами (рис.1 поз.3) к

нижней части рукоятки управления.

Порядок сборки показан на рис.5

Совместив крепёжные отверстия нижней и верхней рукояток, скрепить их,

используя прижимные рычаги (рис.1 поз.5) и гайки-барашки.

6.5 Установка направляющего жёлоба (рис.1 поз.18)

Для выброса скошенной травы в боковом направлении необходимо уста-

новить на корпус газонокосилки направляющий жёлоб. Установка показана на

рис.6:

- поднять подпружиненный боковой кожух (рис.1 поз.17);

- вставить в пазы направляющий жёлоб (рис.1 поз.18);

- аккуратно опустить кожух на жёлоб.

6.6 Установка насадки мульчирования (рис.7)

Для установки насадки мульчирования (входит в комплект поставки):

- поднять вверх заднюю крышку (рис.1 поз.8)

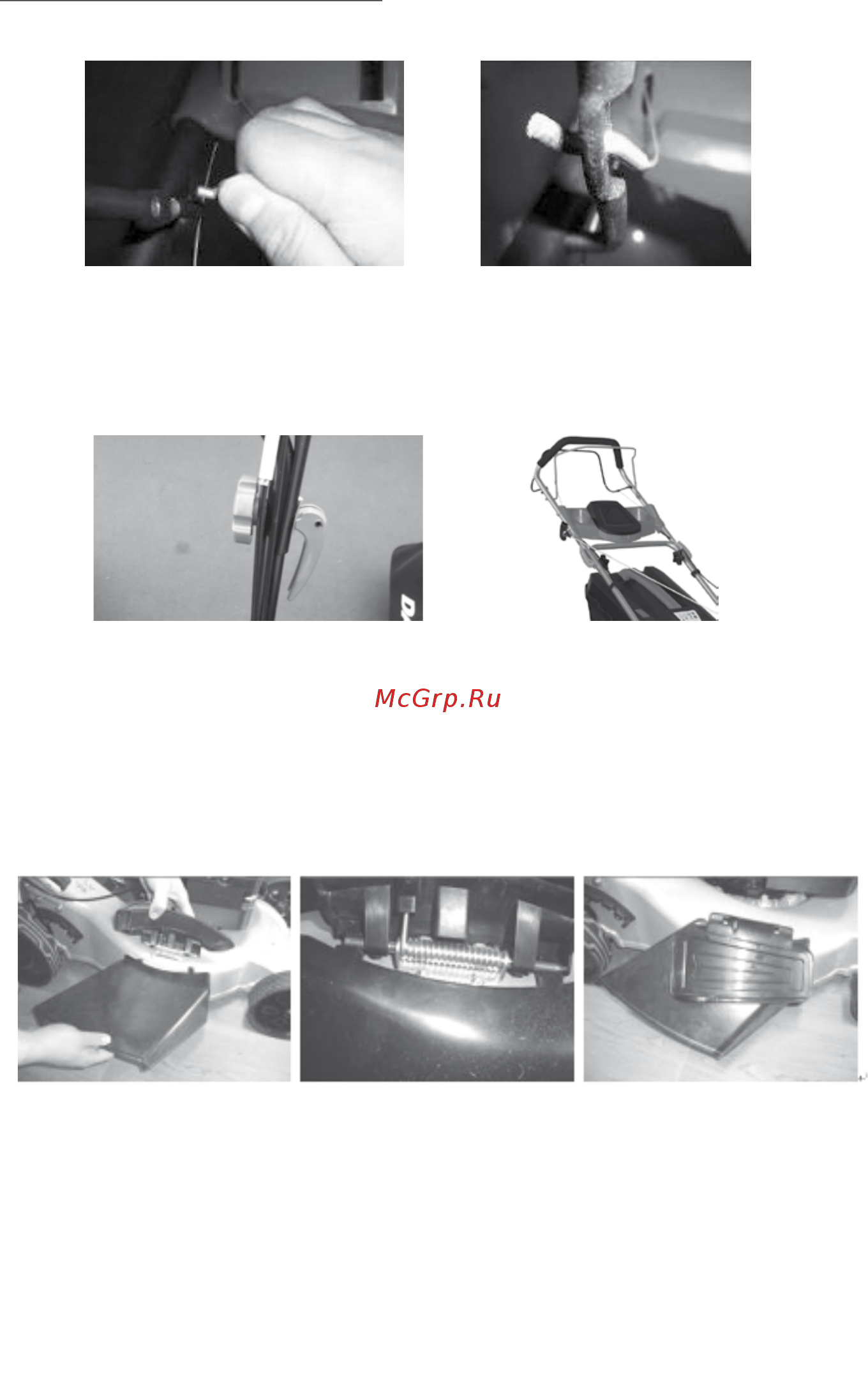

рис.4

рис.5

рис.6
