повреждению двигателя.

6. Сборка и подготовка к работе

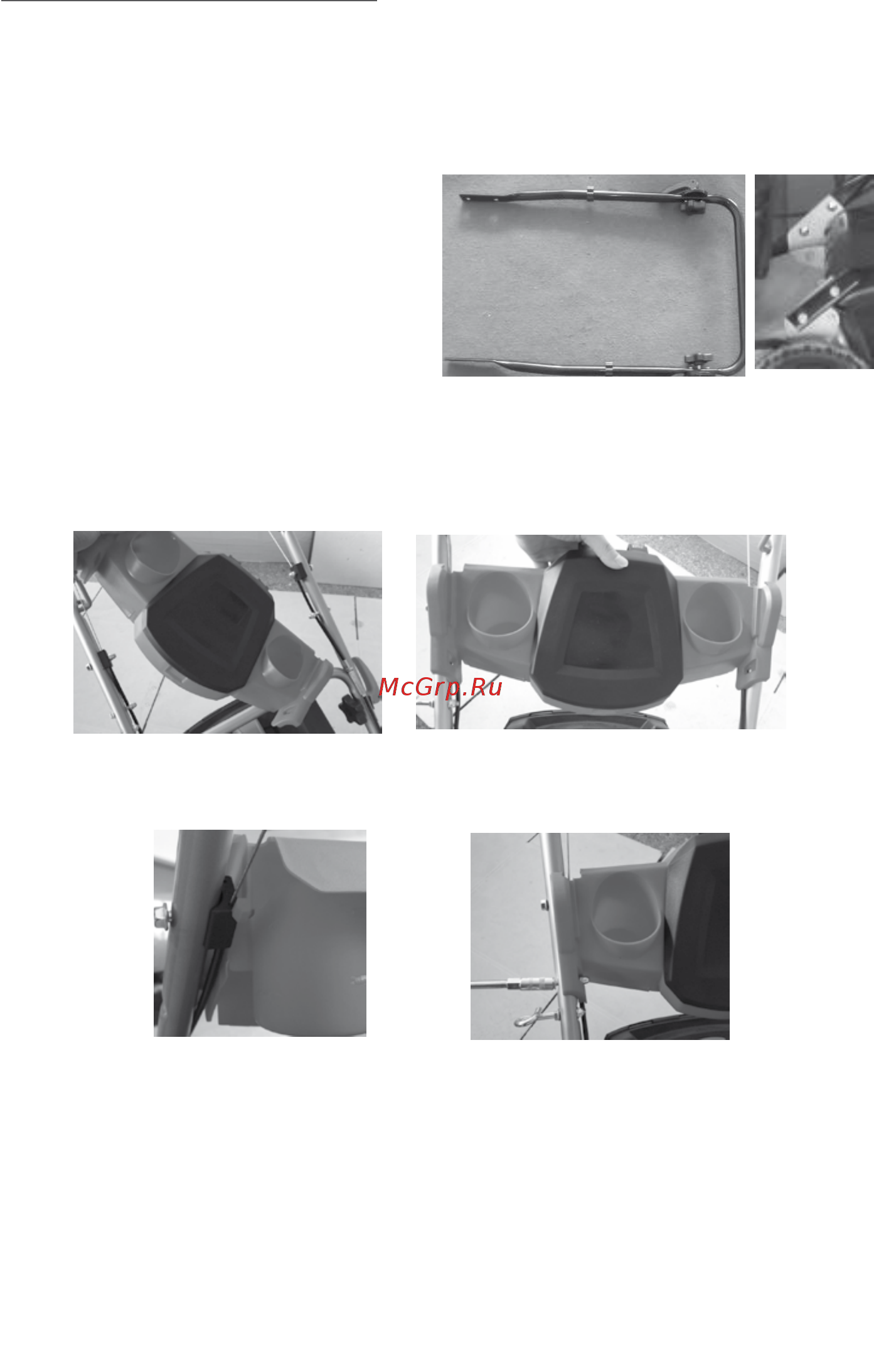

6.1 Установка нижней части рукоятки управления см. рис.2

Прикрутить нижние плоские части

рукоятки к корпусу двумя болтами с

каждой стороны, как показано на рис.2.

6.2 Установка панели-подстав-

ки (рис.1 поз.4) к верхней рукоятке

управления (рис.3а и 3б)

Установить панель-подставку в

верхнюю рукоятку, как показано на

рис.3а.

Закрепить панель 4-мя винтами (по

два с каждой стороны) к рукоятке, как показано на рис.3б.

6.3 Крепление тросов к рычагам: управления (рис.1 поз.3) и привода колёс

(рис.1 поз.2).

Закрепить металлический наконечник троса в специальное отверстие рыча-

га управления (привода колёс) и зафиксировать, как показано на рис.4

рис.2

рис.3а

рис.3б
