Для заметок
www.zubr.ru
20
|
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
Пила торцовочная
www.zubr.ru
|
5
Инструкции
по применению
Устройство
1 Струбцина
2 Рукоятка фиксации угла наклона
3 Пылесборник
4 Фиксатор поворотного стола
(кроме ЗПТ-190-1200
ПЛ
)
5 Рукоятка пилы
6 Кнопка блокировки выключателя
7 Выключатель
8 Крышка щеткодержателя
9 Удлинитель стола (кроме ЗПТ-190-1200
ПЛ
)
10 Поворотный стол
11 Станина
12 Отверстие для крепления станины
13 Шкала угла поворота
14 Указатель угла поворота
15 Фронтальный упор
15а Удлинитель упора
16 Защитный кожух
17 Стопорная шпилька
18 Рычаг поворота стола
19 Упор для заготовки
(только для ЗПТ-305-1800
ПЛР
)
20 Винт фиксации подвижной консоли
21 Указатель угла наклона головы
22 Зажимной винт
23 Кнопка фиксации пильного диска
24 Болт крепления пильного диска
25 Наружный фланец
26 Вертикальный зажимной винт
27 Пильный диск
28 Лазерный указатель
(кроме ЗПТ-190-1200
ПЛ
)
29 Рычаг блокировки кожуха
30 Гнездо крепления струбцины
31 Винт регулировочный
32 Рычаг-ограничитель
33 Винт ограничительный
34 Винт фиксации удлинителя упора
35 Винт упорный
36 Площадка упорная
37 Винт ограничения наклона вправо
(только для ЗПТ-305-1800
ПЛР
)
37a Винт ограничения наклона влево
38 Болт фиксации кожуха
39 Кожух ременной передачи
(только для ЗПТ-255-1800
ПЛР
,
ЗПТ-305-1800
ПЛР
)
Сборка
Все работы по сборке, замене и регулиров-
ке производить только при отключенном от
сети изделии.
Установите изделие на ровной горизонтальной
поверхности.
Приведите изделие в рабочее положение, для
чего приопустите голову за рукоятку 5, извле-
ките стопорную шпильку 17 и поверните ее на
90° для фиксации. Придерживая рукоятку, дай-
те возможность голове под действием пружины
переместиться в верхнее положение.
Изделие точно отрегулировано на заводе, однако
при транспортировке винты могут ослабеть и точ-
ность установки нарушится. Для предотвращения
брака в работе, перед началом эксплуатации про-
верьте следующие настройки:
а) Угол установки ограничительного упора накло-
на на 90°. Проверять угольником между плоско-
стью диска и поверхностью поворотного стопа;
б) Угол установки ограничительного упора накло-
на на 45°. Проверять только после установки огра-
ничительного упора наклона на 90°. Проверять по
шкале наклона, наклонив голову до упора влево;
в) Угол установки фронтального упора 15. Прове-
рять угольником между плоскостями диска и фрон-
тального упора при установленном в положение 0°
поворотном столе 10.
При нарушении углов установки обратитесь к
разделу Периодическое обслуживание насто-
ящего руководства.

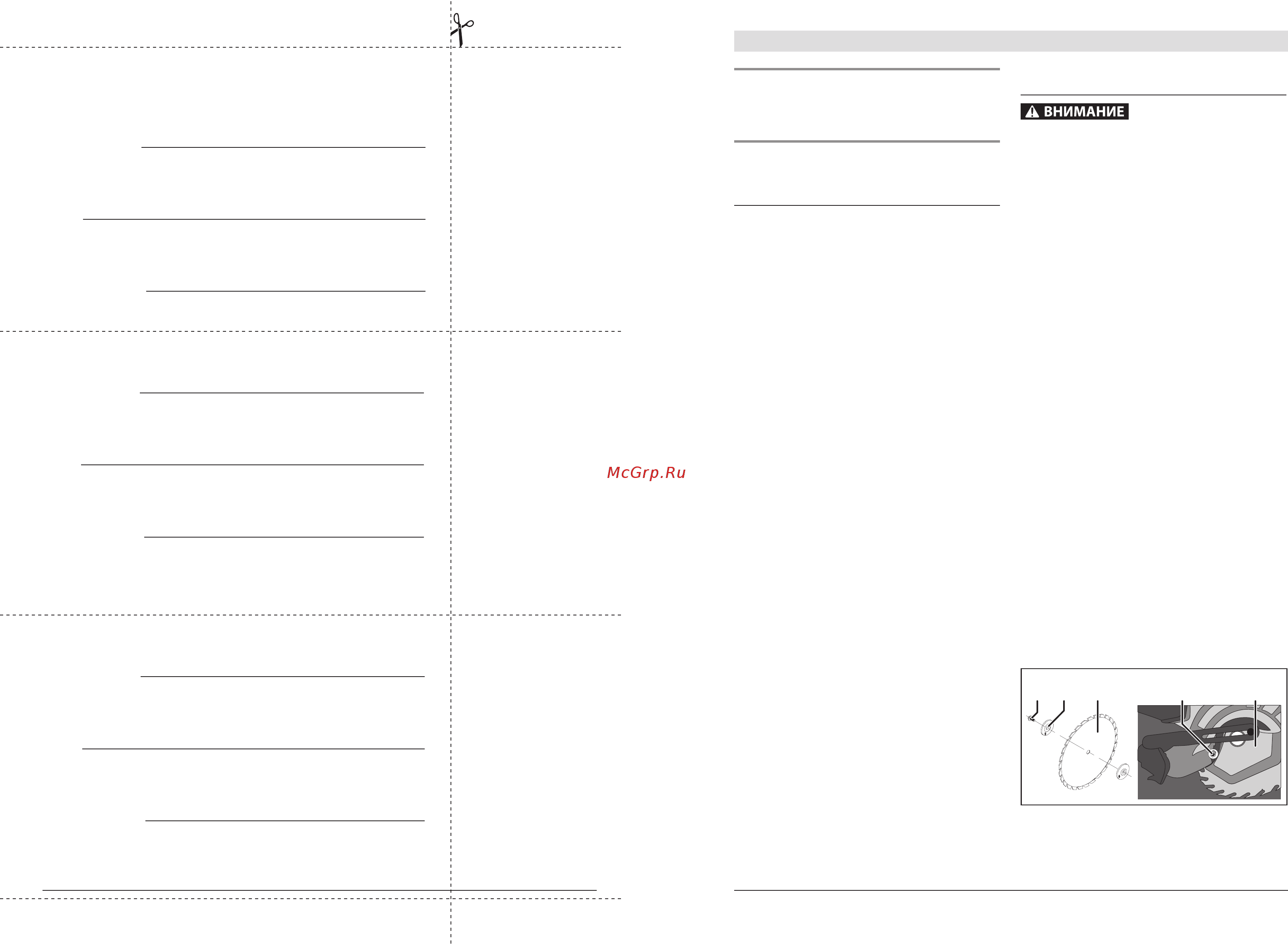

На Вашем изделии установлен стандартный
пильный диск по дереву. При необходимости
замены диска (на новый или для других работ):
кронштейн
кожуха
38272524
` отжав рычаг 29, вручную откройте кожух;
` отверните болт 38 (кроме ЗПТ-190-1200
ПЛ
),
пока не освободите кронштейн кожуха, и от-
ведите его в сторону;
