Руководство по эксплуатации
www.zubr.ru
|
6
Инструкции
по применению
Устройство
1 Выключатель (в режиме ПТ*)
(кроме ЗПТК-210-1500)
2 Рукоятка основная
3 Фиксатор головы диска
4 Винт-барашек фиксации высоты стола
(для ЗПТК-210-1500 барашки
с разных сторон диска)
5 Патрубок пылеотводный
6 Стопорная шпилька головки
7 Кожух диска подвижный
8 Указатель угла наклона
9 Ручка фиксации поворота стола
10 Шкала угла поворота стола
11 Основание
12 Стол поворотный
13 Упор фронтальный
14 Диск пильный
15 Выключатель (в режиме ПН*)
16 Вставка защитная диска
17 Упор продольный
18 Стол рабочий
19 Кожух защитный диска (режим ПН)
20 Винт фиксации поворотного стола
(только для ЗПТК-210-1500)
21 Винт крепления подвижного кожуха
22 Винт крепления вставки стола
23 Винты фиксации упора фронтального
24 Ключ специальный
25 Болт крепления диска
26 Фланец наружный
27 Отверстие крепления струбцины
28 Рукоятка фиксации наклона головы
29 Винт фиксации упора продольного
30 Винт фиксации транспортира
31 Отверстия установки удлинителя стола
32 Винт упорный вертикального
положения головки
33 Винт упорный наклонного
положения головы
34 Указатель угла наклона головы
35 Кожух диска неподвижный
* ПТ – пила торцовочная, ПН – пила настольная

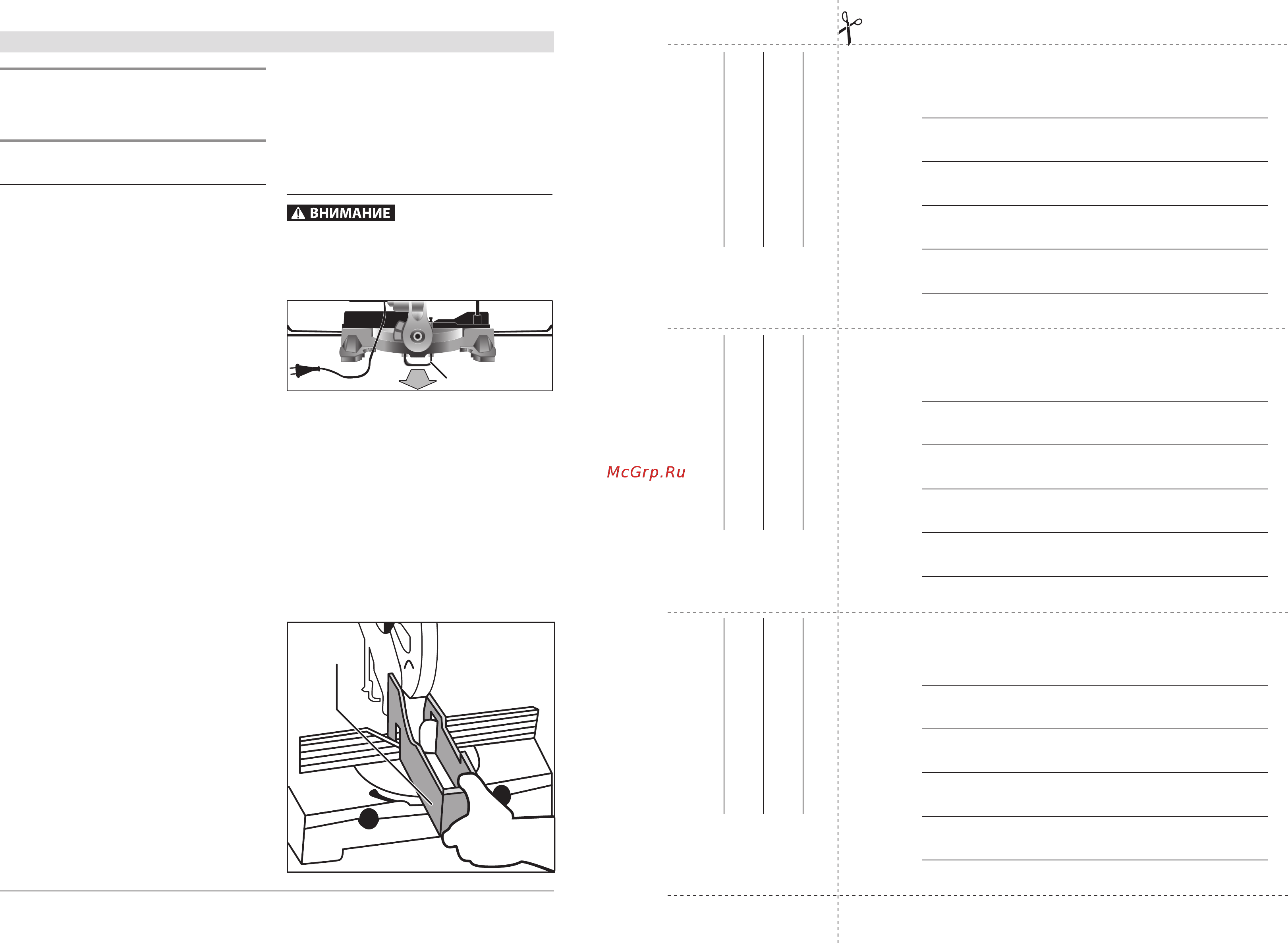

Сборка
Перед любыми работами по сборке и настрой-
ке изделия выключите его и отключите от сети.
Полностью выдвините (кроме ЗПТК-210-1500)
рабочий упор в задней части изделия.
упор
Установите изделие на ровной горизонтальной
поверхности и, при необходимости, закрепите
его с помощью установленных присосок либо
через отверстия в основании.
Выверните (кроме ЗПТК-210-1500) винт-заглушку
и установите на его место прилагаемую рукоятку 28.
Перевод изделия в режим ПН:
` установите стол 12 в исходное положение, для
чего отпустите винт 20 и рукоятку 9, поверните
стол в положение 0° и затяните рукоятку 9;
` приведите голову в вертикальное поло-
жение, для чего отпустите рукоятку 28
и установите головку вертикально. Затяните
рукоятку;
16
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дат а выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
B
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
B
M.П.
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дат а выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
C
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
C
M.П.
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дат а выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
A
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
A
M.П.
