заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер
фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер
фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер
фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
www.zubr.ru
Компрессор коаксиальный безмасляный
|
5
Инструкции
по применению

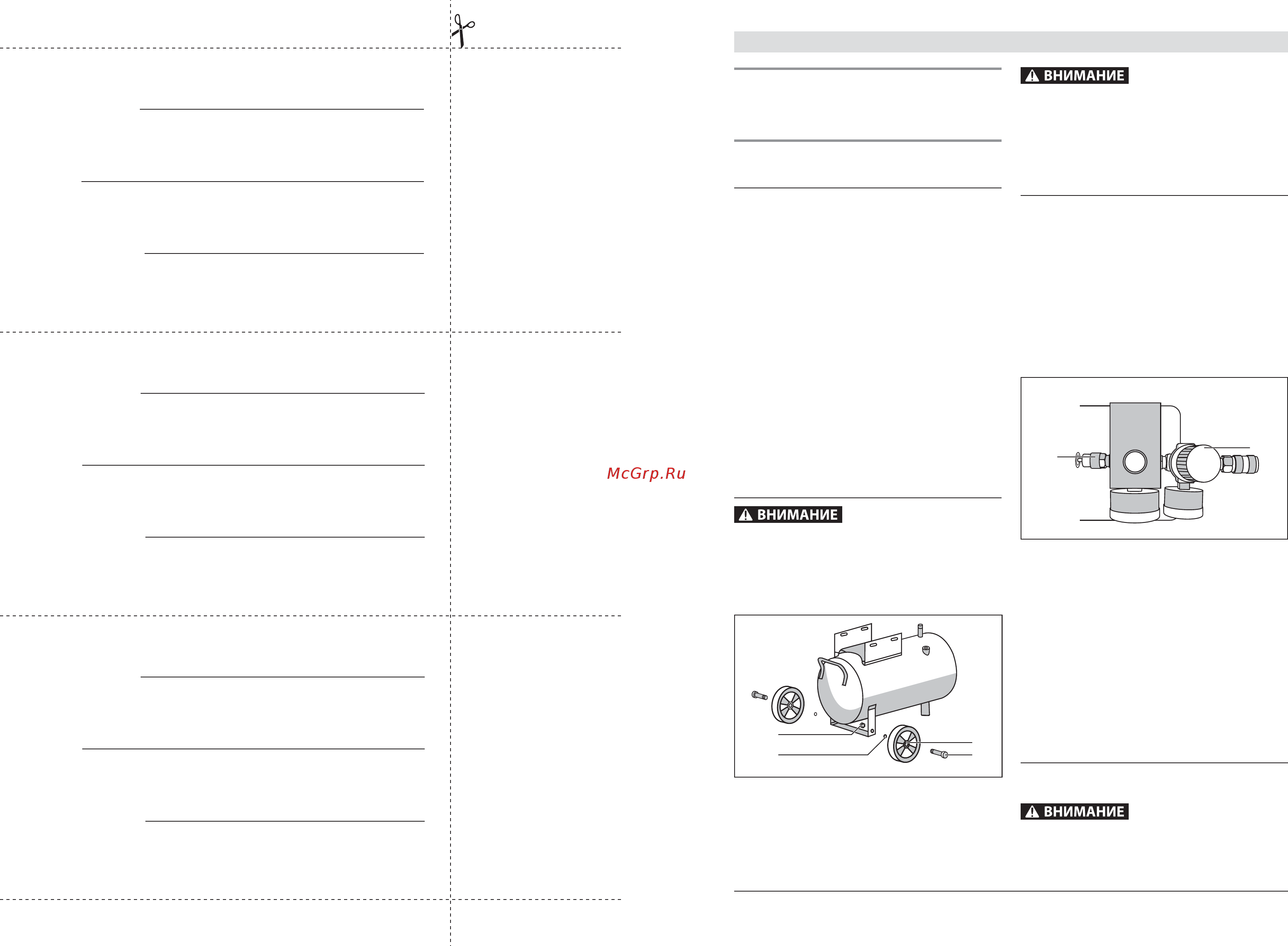

Устройство
1 Кожух защитный
2 Пневмоэлектрический выключатель
3 Манометр давления в ресивере
4 Рукоятка
5 Регулятор давления
6 Манометр давления на выходе
7 Штуцер А быстросъемный
8 Баллон воздушный
9 Колесо
10 Пробка слива конденсата
11 Воздушный фильтр
12 Предохранительный клапан
13 Гайка
14 Шайба
15 Болт
16 Опора резиновая
Сборка
При любых операциях с изделием (сборка /
разборка, техническое обслуживание, подклю-
чение/отключение шлангов) убедитесь, что из-
делие выключено и отключено от сети.
Установите колеса согласно рисунку.
13
14
9
15
Соберите воздушный фильтр, для чего открути-
те крышку воздушного фильтра 11, установите
прилагаемый фильтрующий элемент и закру-
тите крышку обратно. Вверните собранный
фильтр во входное отверстие цилиндра.
Отсутствие фильтра может привести к бы-
строму выходу изделия из строя. Данная
неисправность условиями гарантии не под-
держивается.
Подготовка к работе
Установите изделие на ровной горизонтальной
поверхности. Для гарантии оптимального притока
воздуха и охлаждения компрессора не устанавли-
вайте его вблизи стен помещения и отопительных
приборов на расстоянии менее чем 60 см.
Подключите шланги пневмоинструмента. Пе-
речень рекомендуемого присоединительного
инструмента Вы можете найти на стр.12.
На выходе из компрессора предусмотрен шту-
цер быстросъемный 7.
5
12
Перед началом работы отключите подачу давле-
ния, закрутив регулятор давления 5.
Подготовьтесь к работе:
удалите детей и животных от изделия на рас-
стояние не менее 3 метров;
убедитесь в отсутствии у шлангов и инструмен-
та повреждений, которые могут допускать утеч-
ку воздуха;
наденьте средства защиты при работе с под
-
ключенным инструментом (очки, наушники, ру-
кавицы, респиратор).
Порядок работы
Подключите изделие к электрической сети.
Перед подключением изделия к сети
убедитесь, что выключатель 2 находится
в выключенном положении.
