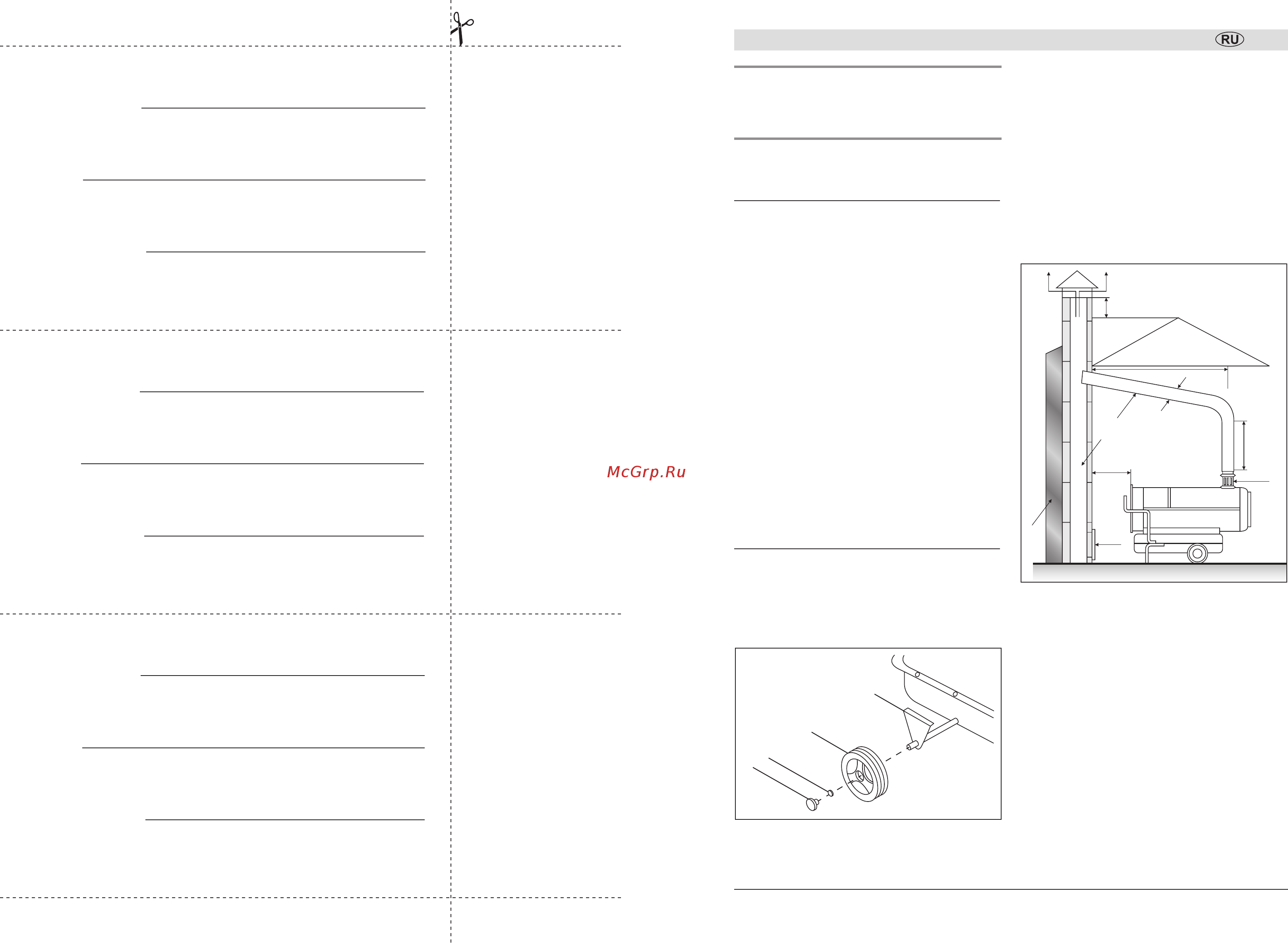

![Зубр ДПН-К9-52000-Д [5/12] Инструкции по применению](/views2/1235483/page5/bg5.png)
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
www.zubr.ru
Пушка тепловая дизельная
|
5
Инструкции
по применению
Устройство
1 Крышка верхняя
2 Корпус
3 Топливный бак
4 Подключение внешнего термостата
5 Выключатель питания
6 Кабель питания
7 Контрольная лампочка
8 Дисплей
9 Подставка
10 Рукоятка
11 Крышка топливного бака
12 Регулировочный винт (для ДПН-К9-21000)
13 Труба-переходник
14 Датчик уровня топлива
15 Шасси
16 Колесо
17 Стопор-шайба
18 Крышка ступицы колеса
Подготовка к работе
Перед первым использованием или после дли-
тельного хранения прогрейте изделие в сухом
помещении в течение 2–3 часов для высыхания
возможного конденсата внутри.
Изделие необходимо заземлить.
Сборка:
` установите шасси 15 прилагаемым крепежом;
` оденьте колесо на ось шасси 15;
15
16
17
18
C
D
A
5
4
1
3
2
B
E
А Минимум 1 м
В Минимум 1 м
С Как можно меньше
D Равно или больше диаметра
трубы-переходника изделия
Е Минимум 0.5 м
1 Труба-переходник, входящая в комплект
изделия
2 Горизонтальная часть с минимальным углом
наклона вверх не менее 5°
3 Дымоход внутренним размером
не менее 20 х 20 см
4 Противовзрывное смотровое отверстие
5 Наружное стеновое заполнение
Важно, чтобы труба дымохода была выше конь-
ка крыши дома. Если крыша плоская, труба
должна подниматься на 0.5 м над ней. Дымовая
труба не должна иметь горизонтальных участ-
ков длиной более 1 м.
` установите колеса 16 с обеих сторон;
` установите стопор-шайбы 17 и крышки
ступицы 18 с обеих сторон;
` установите подставку 9 и рукоятку 10.
Убедитесь, что четыре отверстия рукоятки для
болтов сориентированы по соответствующим 4
отверстиям подставки, сквозь отверстия в баке.
Установите изделие так, чтобы обеспечить опе-
ратору свободный доступ к органам управления
и доступ воздуха к воздухозаборным отверстиям.
РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ
ДЫМОХОДА
