Зубр ГКБ-510СТ [5/12] Инструкции по применению

Зубр ГКБ-510 [5/12] Инструкции по применению
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Сервисный центр
Сервісний центр
Қызмет көрсету орталығы
Мастер
Майстер фамилия / прізвище / тегі
Шебер
Код неисправности
Код несправності
Жарамсыздық коды
M.П.
сервисного центра
сервісного центру
қызмет көрсету орталығының
www.zubr.ru
Газонокосилка бензиновая
|
5
Инструкции
по применению
Устройство
1 Травосборник (кроме ГКБ-510)
2 Рукоятка верхняя
3 Рычаг включения муфты движения
(кроме ГКБ-510)
4 Рычаг тормоза
5 Держатель рукоятки стартера
6 Рукоятка стартера
7 Рычаг управления воздушной заслонкой
8 Винт-барашек
9 Регулятор высоты кошения
10 Рукоятка нижняя
11 Отверстие выброса травы
с крышкой (только для ГКБ-510)
12 Горловина заправки масла
13 Крышка топливного бака
14 Свеча зажигания с проводом
15 Воздушный фильтр
16 Колесо
17 Кожух направляющий
18 Вставка для мульчирования (кроме ГКБ-510)
19 Крышка
20 Отверстие
21 Штуцер (для ГКБ-510СТ)
Газонокосилка представляет собой изделие
для кошения травы, состоящее из корпуса, дви-
гателя внутреннего сгорания, механизма при-
вода режущего инструмента и самого режущего
инструмента.
Двигатель внутреннего сгорания – одноцилин-
дровый, четырехтактный, бензиновый, карбю-
раторный, с раздельными системами питания
и смазки.
Коленчатый вал, приводимый во вращение воз-
вратно-поступательным движением поршня,
передает крутящий момент на режущий инстру-
мент через ременную передачу (в ГКБ-510 –
прямая передача). Такая конструкция облегчает
режим работы двигателя при повышенных на-
грузках на режущий инструмент, особенно при
контакте с препятствием.
Система зажигания состоит из маховика с ин-
дукционным элементом, блока зажигания, выра-
батывающего высоковольтный импульс, и свечи
зажигания.
В качестве режущего инструмента установлен
двухлопастной металлический нож. Для защиты
оператора все движущиеся и нагревающиеся
части привода закрыты корпусом.
Конструкция изделия позволяет организовать
либо выброс срезаемой травы в сторону, либо
сбор травы в травосборник (кроме ГКБ-510),
либо мульчирование (измельчение) и высыпа-
ние обратно на газон (кроме ГКБ-510).
В косилках ГКБ-460СТ и ГКБ-510СТ реализова-
на функция самостоятельного движения, кото-
рая облегчает перемещение косилки по газону.
Сборка
При любых операциях с изделием (сборка/
разборка, снятие/установка элементов, за-
правка топливом и маслом, очистка режу-
щего инструмента и нижней части корпуса)
убедитесь, что двигатель остановлен и рычаг
тормоза отпущен, и ОБЯЗАТЕЛЬНО снимите
высоковольтный провод со свечи зажигания.

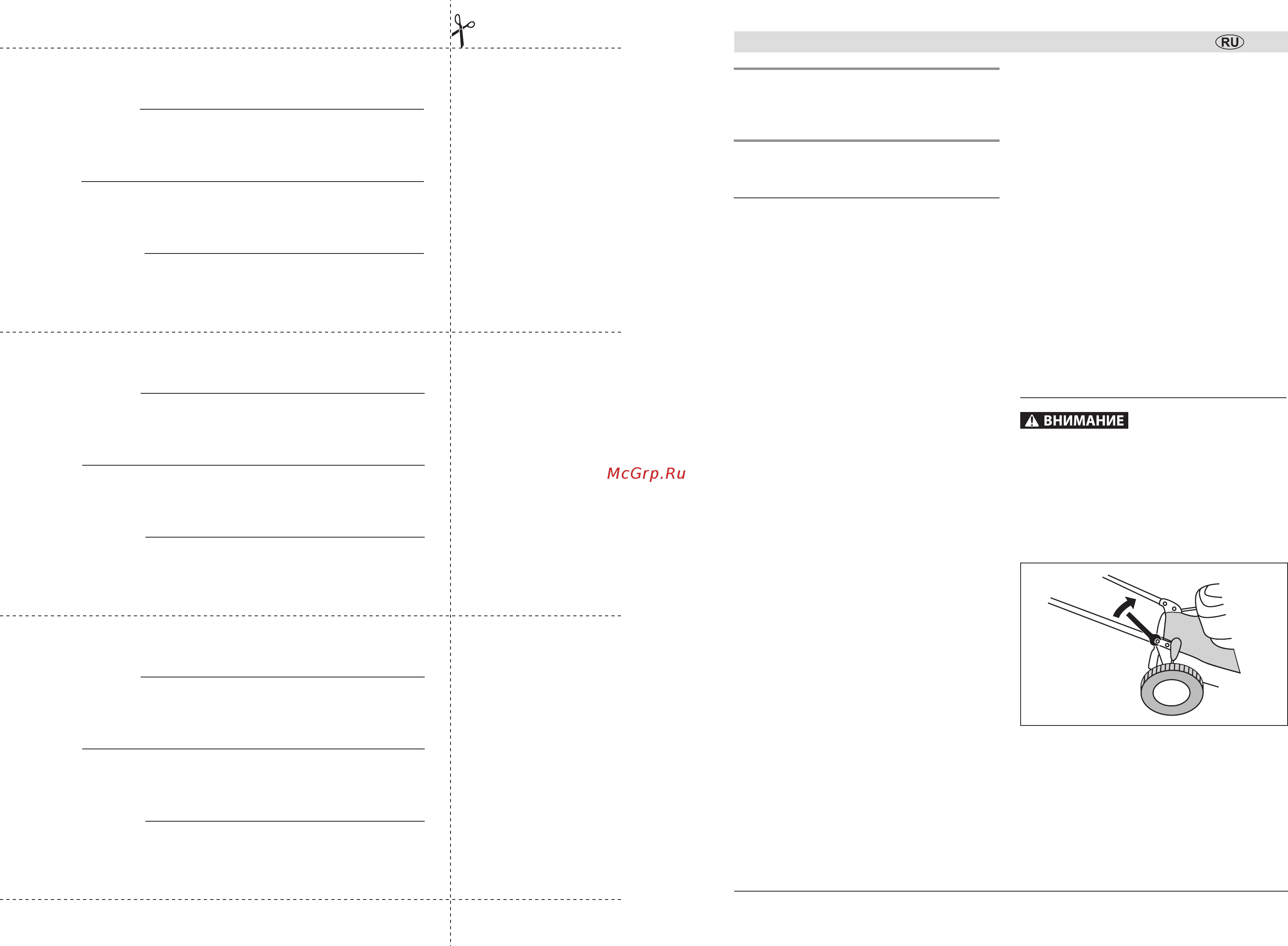

Соберите рукоятку:
` установите рукоятку 10 на изделие и прикре-
пите болтами к кронштейнам корпуса;
` отщелкните ручки 8 и установите верхнюю ру-
коятку 2 в отверстия нижней части;
` закрепите ее, защелкнув ручки 8.
Вытяните трос стартера и пропустите его через
держатель 5.
