Руководство по эксплуатации
www.zubr.ru
|
6
Соберите разъемную штангу в следующем
порядке:
` зажмите пружинный фиксатор на нижней
штанге 4;
` вставьте в соединительную втулку 5 нижнюю
штангу 4;
` зафиксируйте штангу и повернув (при необхо-
димости) штангу до защелкивания фиксатора;
` крепко затяните винт 6.
Закрепите ремень, зацепив карабин за ушко 9.

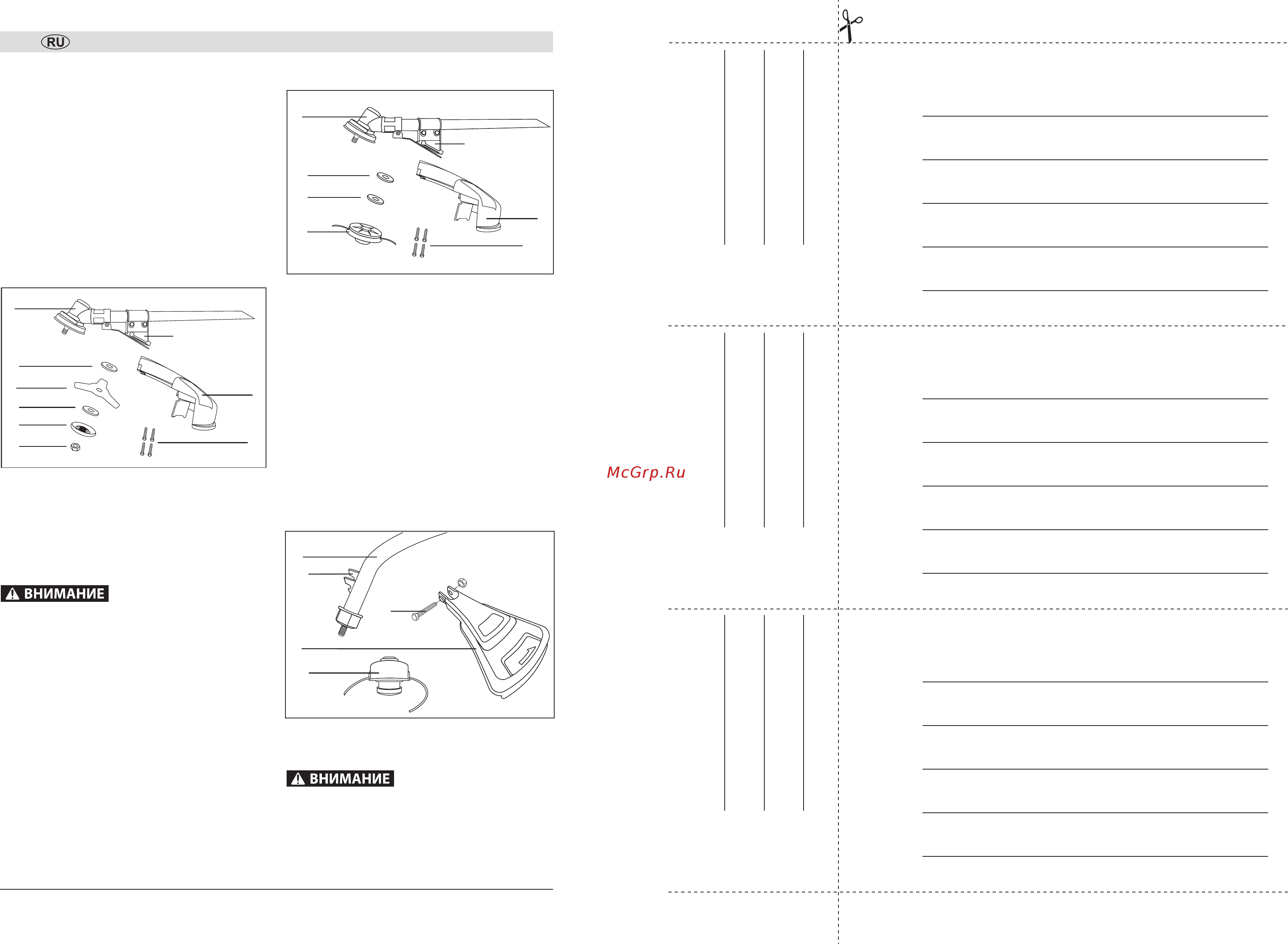

Установка ножа (кроме ТБ-250):
2
25
3
29
21
1
20
22
19
` снимите (если установлена) катушку в поряд-
ке, обратном установке (см. ниже);
` установите на крепление 25 защитный кожух 3,
сориентировав его в сторону оператора, и за-
крепите четырьмя винтами 29;
Работа без защитного кожуха ЗАПРЕЩАЕТСЯ.
` установите на выходной вал верхний фланец
21, совместив полукруглую выемку на флан-
це с ответной на фланце редуктора. Вставьте
в отверстие вала штырь-фиксатор;
` установите на фланец режущий нож 1 в по-
ложении надписью вверх;
` установите нижний фланец 20, защиту ножа
22 и гайку 19;
` удерживая фиксатором вал от проворачива-
ния, крепко затяните гайку 19 против часовой
стрелки (левая резьба);
` удалите фиксирующий ключ.
Снятие ножа (для очистки, замены или хранения)
производите в обратной последовательности.
Установка катушки (кроме ТБ-250):
26
2
25
3
29
21
20
` снимите (если установлен) нож в порядке,
обратном установке (см. выше);
` установите на крепление 25 кожух 3 и закре-
пите его (см. выше);
` вставьте в отверстие вала фиксатор;
` установите верхний фланец 21 и нижний
фланец 20 на выходной вал;
` накрутите катушку 26 на вал, вращая против
часовой стрелки (левая резьба);
` удерживая фиксатором вал от проворачива-
ния, плотно затяните катушку.
Для ТБ-250:
` установите на крепление 25 кожух 3 и закре-
пите его (см. выше);
Работа без защитного кожуха ЗАПРЕЩАЕТСЯ.
` вставьте фиксатор;
` накрутите катушку 26 на вал, вращая против
часовой стрелки (левая резьба);
26
25
29
4
3
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дат а выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
B
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
B
M.П.
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дат а выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
C
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
C
M.П.
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дат а выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
A
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
A
M.П.
