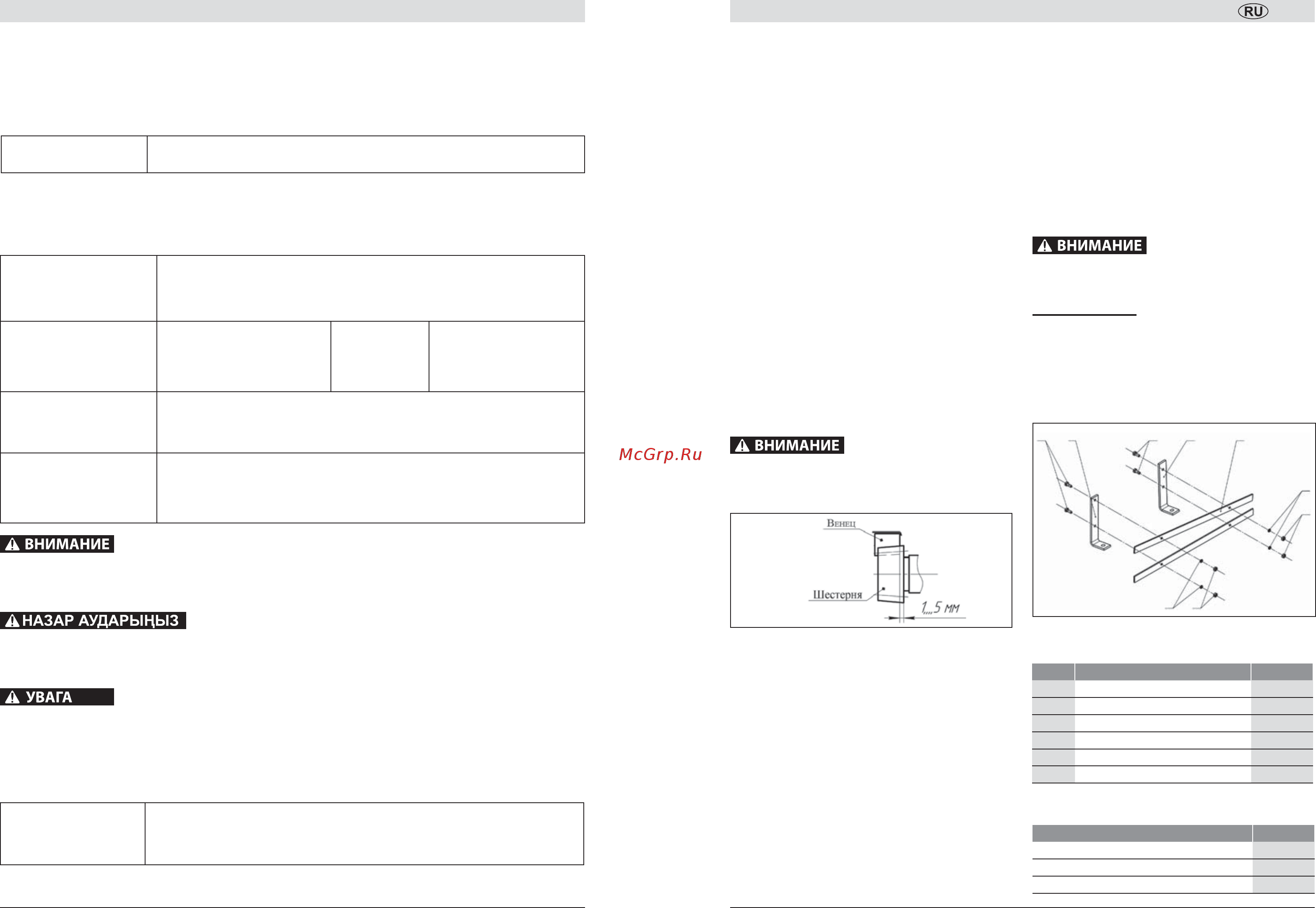

Зубр БС-140-600 [7/10] Гарантийный талон

Гарантийный талон

www.zubr.ru

Сведения о приемке и упаковке

Изделие изготовлено и принято в соответствии с требованиями технических усло-

вий производителя и признано годным к эксплуатации. Изделие упаковано согласно

требованиям технических условий производителя.

Дата выпуска

(число, месяц, год)

Гарантийный талон

Изделие

Виріб

Құрал

Модель

Өрнек

Модель

№ изделия

№ Виробу

Құрал №

Торговая организация

Торгівельна організація

Сауда мекемесі

М.П.

Дата продажи

Дата продажу

Сату уақыты

При покупке изделия требуйте у продавца проверки надлежащего качества и комплектности, а также пра-

вильного заполнения гарантийного талона. С условиями гарантии и проведения гарантийного обслужи-

вания ознакомлен и согласен. Изделие получено в исправном состоянии и полностью укомплектовано.

Претензий к внешнему виду не имею.

Құралды сатып алғанда сатушыдан құралдың қажетті сапасы мен жиынтықтығын тексеруді, сонымен қатар

кепілдемелік талон қажетті түрде толтырылғандығына көз жеткізіңіз. Кепілдік шарттары жəне кепілдікті қызмет

көрсетумен таныстым жəне келістім. Құрал жарамды жəне толығымен жинақталған күйде қабылданған.

Сыртқы көрінісіне наразылық білдірмеймін.

При покупці інструменту вимагайте у продавця перевірки належної якості та комплектності, а також пра-

вильного заповнення гарантійного талона. З умовами гарантії та проведення гарантійного обслуговування

ознайомлений і згоден. Інструмент отриманий в справному стані і повністю укомплектований. Претензій до

зовнішнього вигляду не маю.

Подпись покупателя

Підпис покупця

Сатып алушы қолы

Для обращения в гарантийную мастерскую необходимо предъявить изделие и правильно

заполненный гарантийный талон.

См. также последние 4 цифры серийного номера (в формате ммгг)

www.zubr.ru

Бетоносмеситель электрический

мо совместить вертикальную ось отверстий

под лопасти 8 на емкости нижней 9 и емкости

верхней 11. Для этого, достаточно перпенди-

кулярно друг к другу выставить прямолиней-

ные участки на юбках емкости нижней 9 и

емкости верхней 11.

Так же во избежание появления повышенно-

го шума при работе бетоносмесителя, затяжку

болтов при

сборке изделия производить с не-

большим усилием до полного и равномерного

прижатия. Перетяжка болтов недопустима.

 Установить, собранную в предыдущем пункте

ёмкость на ранее собранный ранее узел и при-

крепить её к скобе 3, используя шайбы регу-

лировочные 13, шайбы 30,29 и болт 23. При

этом, изменяя толщину пакета

шайб регулиро-

вочных 13, отрегулировать боковой зазор меж-

ду конической ведущей шестернёй и венцом,

добившись бокового зазора 0.5…0.8 мм, обе-

спечив тем самым плавное вращение ёмкости

бетоносмесителя. Регулировка зазора обеспе-

чивается щупом для измерения зазоров.

Окончательную затяжку болта 23 произвести с

усилием 60…70 Нм.

При сборке изделия допускается смещение

зубьев венца относительно зубьев шестер-

ни от 1 до 5 мм.

Рис.3

 Смонтировать диск фиксатора 12 на скобу 3,

используя два болта 19 и гайки 26;

 Установить болт 18, шайбу опорную 15 и пру-

жину сжатия 14 на колесо поворотное 4;

 Предварительно ослабив усилие пружины

сжатия 14 болтом 18, установить колесо по-

воротное 4 на скобу 3, используя болт 22

шайбу 28 и гайку 27;

 Отрегулировать усилие пружины сжатия 14

болтом 18;

 Преодолевая усилие пружины 14, оттяните

поворотное колесо 4 на себя и поверните ем-

кость на удобный угол. Прикрепить лопасти 8

к емкости нижней 9 и емкости верхней 11, с

Таблица 5

СОСТАВ ПАКЕТА

Наименование Кол-во, шт

Болт М6-6g x 16 8

Шайба гровер Ø 6 8

Гайка M6-6H 8

Таблица 4

СПИСОК СОСТАВНЫХ ЧАСТЕЙ ЛОПАСТИ

№ Наименование Кол-во, шт

1 Кронштейн нижний 1

2 Кронштейн верхний 1

3 Лопатка 2

4 Болт М6-6g x 16 4

5 Шайба гровер Ø 6 4

6 Гайка M6-6H 4

помощью болтов 18 и гаек 26;

 Для обеспечения нормальной натяжки зубча-

того ремня необходимо снять крышку кожуха.

Ослабить гайки на болтах изолирующих дву-

сторонних, повернуть с усилием двигатель

вокруг одного болта изолирующего с переме-

щением второго болта по пазу корпуса приво-

да так, чтобы было обеспечено нормальное

натяжение зубчатого ремня

. Усилие, прилага-

емое к двигателю должно быть 8 - 10 кгс. За-

тянуть гайки на болтах изолирующих и уста-

новить крышку кожуха.

Лопасти могут поставляться в разобранном

виде.

Сборка лопасти:

Сборку лопастей проводить в следующем по-

рядке:

1. Выложить составные части на ровную по-

верхность.

1423

Рис.4
