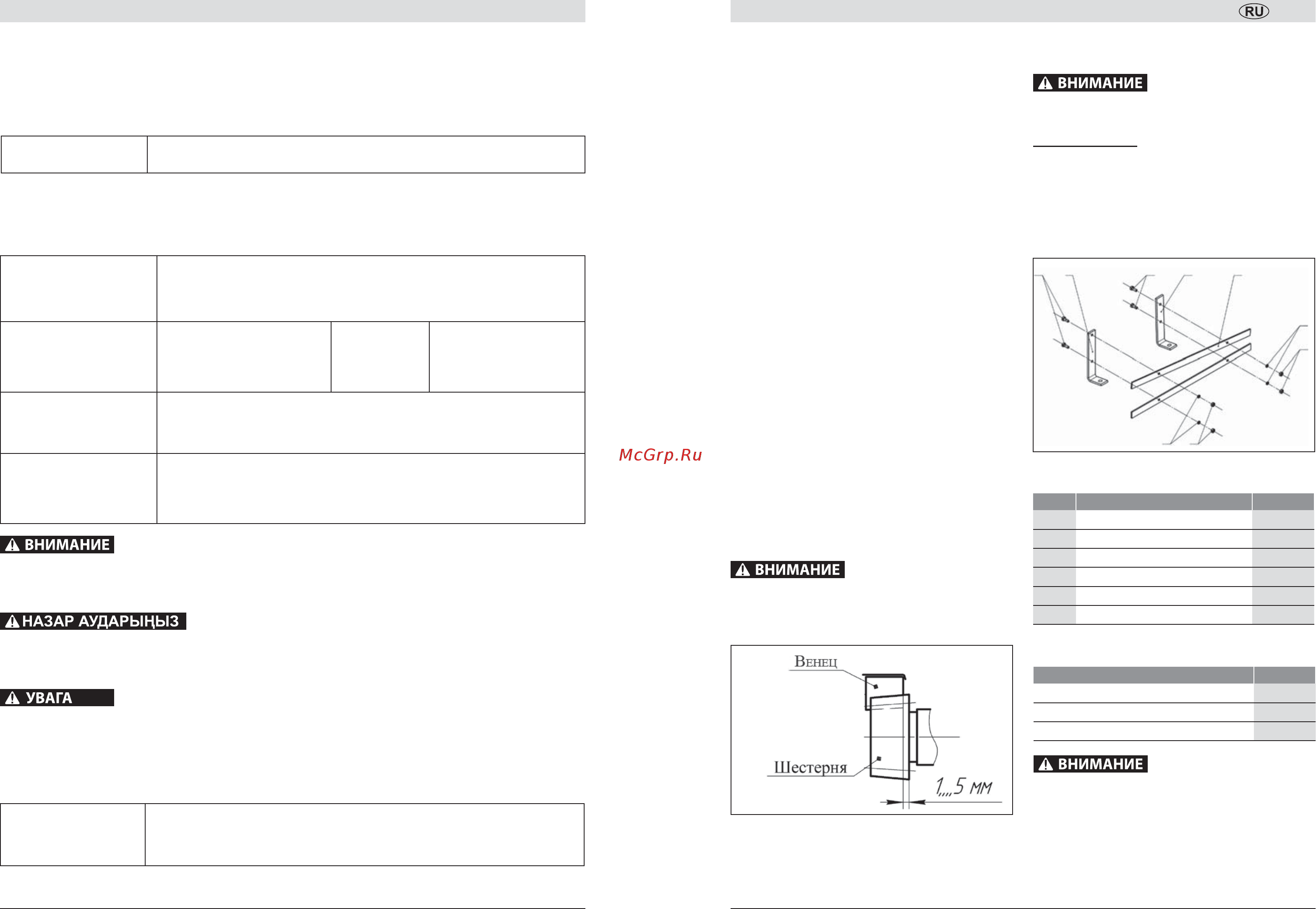

Зубр БС-180-850 [7/12] Гарантийный талон

Гарантийный талон

www.zubr.ru

Сведения о приемке и упаковке

Изделие изготовлено и принято в соответствии с требованиями технических усло-

вий производителя и признано годным к эксплуатации. Изделие упаковано согласно

требованиям технических условий производителя.

Дата выпуска

(число, месяц, год)

Гарантийный талон

Изделие

Виріб

Құрал

Модель

Өрнек

Модель

№ изделия

№ Виробу

Құрал №

Торговая организация

Торгівельна організація

Сауда мекемесі

М.П.

Дата продажи

Дата продажу

Сату уақыты

При покупке изделия требуйте у продавца проверки надлежащего качества и комплектности, а также пра-

вильного заполнения гарантийного талона. С условиями гарантии и проведения гарантийного обслужи-

вания ознакомлен и согласен. Изделие получено в исправном состоянии и полностью укомплектовано.

Претензий к внешнему виду не имею.

Құралды сатып алғанда сатушыдан құралдың қажетті сапасы мен жиынтықтығын тексеруді, сонымен қатар

кепілдемелік талон қажетті түрде толтырылғандығына көз жеткізіңіз. Кепілдік шарттары жəне кепілдікті қызмет

көрсетумен таныстым жəне келістім. Құрал жарамды жəне толығымен жинақталған күйде қабылданған.

Сыртқы көрінісіне наразылық білдірмеймін.

При покупці інструменту вимагайте у продавця перевірки належної якості та комплектності, а також пра-

вильного заповнення гарантійного талона. З умовами гарантії та проведення гарантійного обслуговування

ознайомлений і згоден. Інструмент отриманий в справному стані і повністю укомплектований. Претензій до

зовнішнього вигляду не маю.

Подпись покупателя

Підпис покупця

Сатып алушы қолы

Для обращения в гарантийную мастерскую необходимо предъявить изделие и правильно

заполненный гарантийный талон.

См. также последние 4 цифры серийного номера (в формате ммгг)

www.zubr.ru

Бетоносмеситель электрический

 Для герметизации емкостей нижней 6 и верх-

ней 12 в месте соединения, перед монтажом

емкости верхней, нанести на юбку ёмкости

нижней слой герметика из тюбика, вложен-

ного в состав пакета (см. таблица 3). При

монтаже необходимо совместить верти-

кальную ось отверстий под лопасти 7 на

емкости нижней и емкости верхней.

Во избежание

появления повышенного шума

при работе бетоносмесителя, затяжку болтов

крепления секторов при сборке изделия про-

изводить с небольшим усилием до полного и

равномерного прижатия. Перетяжка болтов

недопустима.

 Для обеспечения нормальной натяжки зубча-

того ремня необходимо снять крышку кожуха.

Ослабить гайки на болтах изолирующих дву-

сторонних, повернуть с усилием двигатель

вокруг

одного болта изолирующего с переме-

щением второго болта по пазу корпуса приво-

да так, чтобы было обеспечено нормальное

натяжение зубчатого ремня. Усилие, прилага-

емое к двигателю должно быть 8 – 10 кгс. За-

тянуть гайки на болтах изолирующих и уста-

новить крышку кожуха.

 Выставление зазора между конической ше-

стерней и венцом производить следующим

образом: ослабить 4 болта крепления емко-

сти нижней со скобой 6 к опоре скобы при-

вода в сборе 5 и ввести полоску картона

толщиной 2.5 – 3 мм между зубьями венца и

конической шестерни, затем болты затянуть.

При сборке изделия допускается смещение

зубьев венца относительно зубьев шестер-

ни от 1 до 5 мм.

Рис.3

Допускается радиальное биение на ёмкости

до 3 мм.

 Используя четыре болта 15, шайбы 21, 16 и 17

и гайки 18, прикрепить лопасти 7 к внутренней

Таблица 5

СОСТАВ ПАКЕТА

Наименование Кол-во, шт

Болт М6-6g x 16 8

Шайба гровер Ø 6 8

Гайка М6-6H 8

Таблица 4

СПИСОК СОСТАВНЫХ ЧАСТЕЙ ЛОПАСТИ

№ Наименование Кол-во, шт

1 Кронштейн нижний 1

2 Кронштейн верхний 1

3 Лопатка 2

4 Болт М6-6g x 16 4

5 Шайба гровер Ø 6 4

6 Гайка М6-6H 4

стороне ёмкости нижней, узла емкости нижней

со скобой 6, и ёмкости верхней 12.

Лопасти могут поставляться в разобранном

виде.

Сборка лопасти:

1. Выложить составные части на ровную по-

верхность.

2. Используя болты 4, шайбы 5 и гайки 6 собрать

две лопасти как показано на рис. 4. Затяжку

болтовых соединений произвести от руки.

Кронштейн у которого межосевое рассто-

яние 86 мм между двумя отверстиями диа-

метром 6 мм является кронштейном нижним

1. Кронштейн у которого межосевое расстоя-

ние 58 мм между двумя отверстиями диаме-

тром 6 мм. является кронштейном верхним

2. Соответственно в каждой лопасти по од-

ному верхнему и нижнему кронштейну.

1423

Рис.4
