Зубр УШМ-125-950 М3 [6/10] Периодическое обслуживание

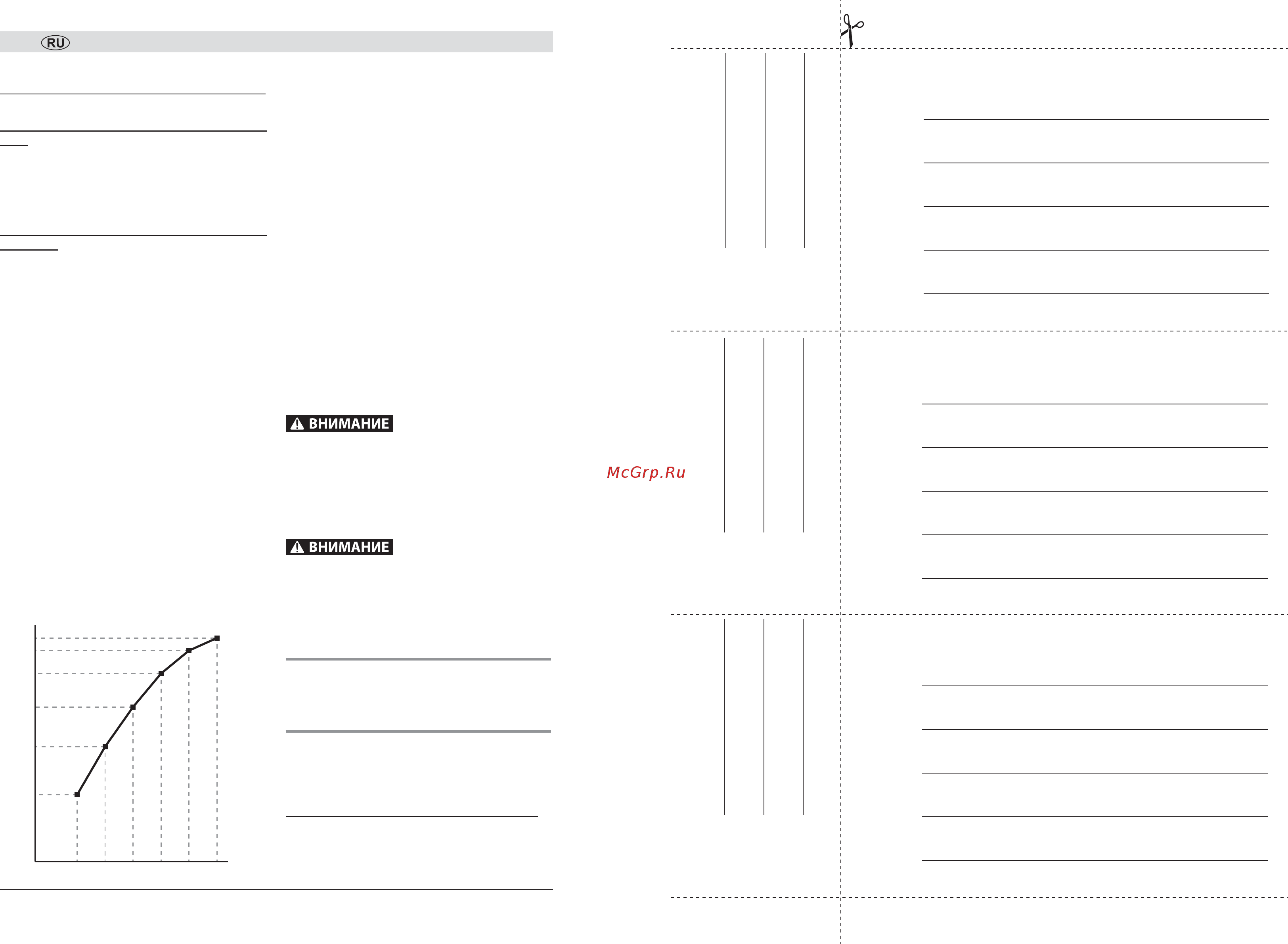

![Зубр УШМ-125-800 М3 [6/10] Периодическое обслуживание](/views2/1235568/page6/bg6.png)
Руководство по эксплуатации
www.zubr.ru
|
6
Порядок работы
Для включения изделия:
- кроме УШМ-180-1800 пМ3, УШМ-230-2100
пМ3: переведите выключатель 7 вперед. При
необходимости продолжительной работы Вы
можете зафиксировать кнопку включения, на-
жав во включенном положении на ее переднюю
часть. Для разблокировки кнопки включения на-
жмите на ее заднюю часть;
- только для УШМ-180-1800 пМ3, УШМ-230-
2100 пМ3: сдвиньте язычок 11
вперед и нажми-
те клавишу выключателя 7.
На Вашем изделии (только для УШМ-180-1800
пМ3, УШМ-230-2100 пМ3) установлена система
плавного пуска, которая ограничивает пусковой
ток, снижая нагрузку на двигатель, и предотвра-
щает рывок изделия при его включении.
Примечание! Во избежание повреждения изде-
лия и выхода его из строя не начинайте работу
до ПОЛНОЙ раскрутки диска.
Ваше изделие (только для УШМ-180-1800 пМ3,
УШМ-230-2100 пМ3) оснащено поворотной ос-
новной рукояткой, которая обеспечивает удоб-
ный естественный хват при любом положении
изделия. Для изменения положения рукоятки на-
жмите кнопку 10 и, не отпуская ее, поверните ру-
коятку вокруг продольной оси в нужное положе-
ние (с шагом
90 градусов). Отпустите кнопку 10.
Ваше изделие (только УШМ-125-1100
ТМ3) до-
пускает регулировку оборотов. Для этого вра-
щением колеса 8 установите необходимую для
предстоящей работы частоту вращения. График
зависимости оборотов от позиции колеса регу-
лировки приведен на рисунке.
0
123456
10700
10100
9000
7400
5500
3200
Примечание! Указанные обороты указаны без
нагрузки и могут отличаться от реальных в зави-
симости от температуры окружающего воздуха
и напряжения сети.
Примечание! Регулировка оборотов допускается
также во время работы изделия БЕЗ НАГРУЗКИ.
Крепко удерживая изделие двумя руками,
начните работу, плавно введя диск в контакт
с обрабатываемой заготовкой. Шлифование
производите при
угле наклона диска к обраба-
тываемой поверхности в пределах 15 – 30 гра-
дусов. Отрезание производите при перпендику-
лярном положении диска к заготовке.
Примечание! При работе с изделием не приме-
няйте излишних усилий давления на заготовку
и не допускайте падения оборотов шпинделя
более чем на 20%. В противном случае, умень-
шите усилие нажима.
По
окончании работы выключите изделие,
отпустив клавишу 7.
В силу инерции диск еще некоторое вре-
мя продолжает вращаться. Во избежание
травм и повреждений окружающих предме-
тов, не кладите изделие на поверхности и не
нажимайте на кнопку 6 блокировки диска до
полной остановки диска.
В процессе работы некоторые части изде-
лия нагреваются. Не прикасайтесь к ним по
окончании работы до полного остывания.
Периодическое
обслуживание
В процессе эксплуатации требуется периоди-
ческая (по мере необходимости) замена щеток
двигателя. Для этого:
кроме УШМ-180-1800 пМ3, УШМ-230-2100 пМ3:
отверните винт крепления задней части
корпуса (в заднем торце изделия);
снимите заднюю часть корпуса;
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
E
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
E
M.П.
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
F
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
F
M.П.
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
D
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
D
M.П.
Содержание
