АДАПТАЦИЯ К
РАзЛИЧНЫМ ТИПАМ
ГАзА
Если необходимо приспособить
рабочую поверхность к другому
типу газа вместо того, для
которого она разработана, нужно
заменить жиклеры.
Если жиклеры не поставлены
с оборудованием, то Вы можете
получить их в вашем местном
центре обслуживания.
Новые жиклеры должны быть
выбраны из таблицы инжекторов.
Жиклер обозначается
диаметром в миллиметрах, и
отметкой, напечатанной на самом
инжекторе непосредственно (см.
рис.10).

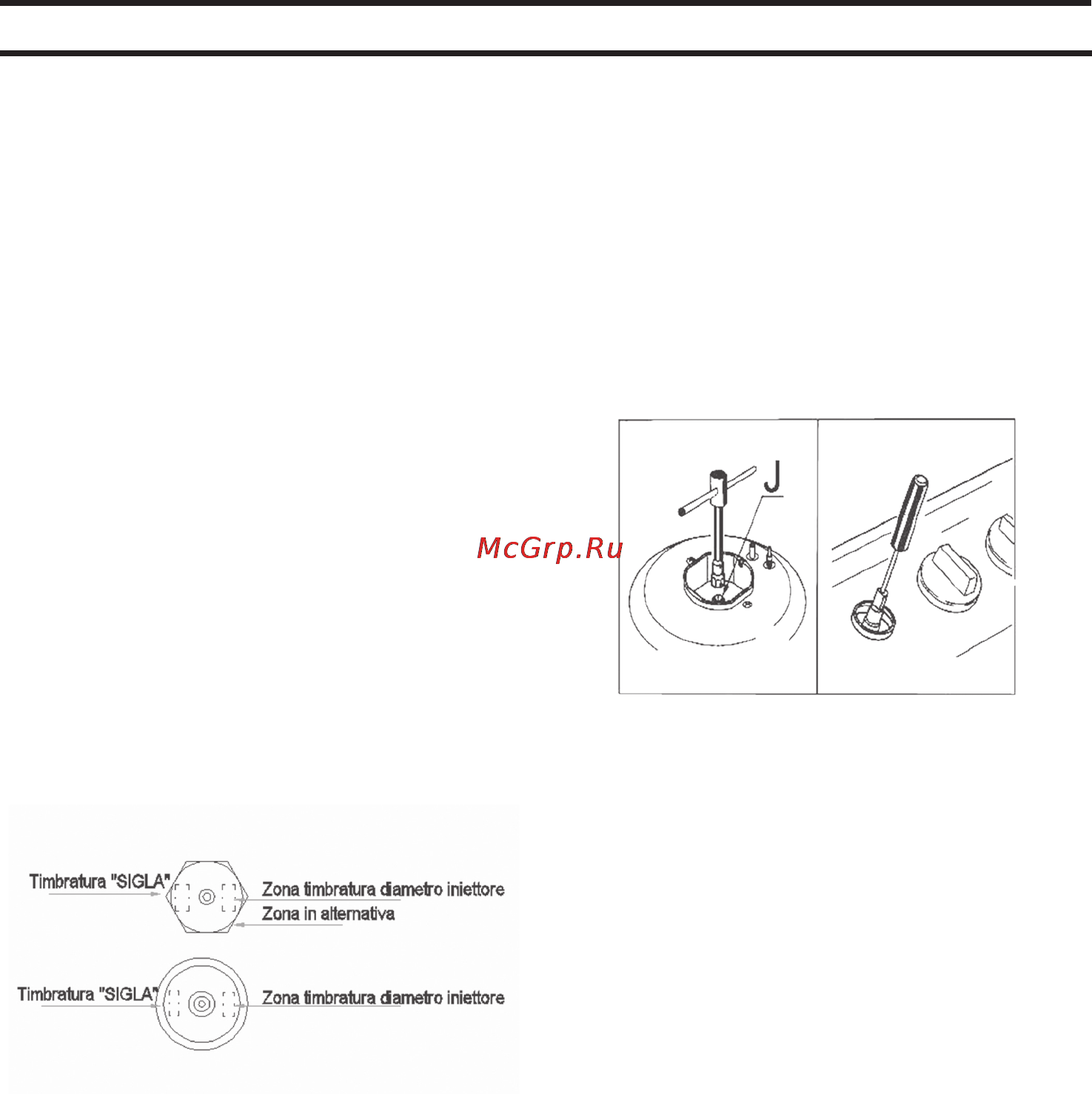

рис. 10
Timbratura “SIGLA”
“КОД” печать
Zona timbratura diametro
iniettore
область печати
диаметра инжектора
Zona в alternativa
Альтернативная область
ОбСЛУЖИВАНИЕ ВАРОЧНОй ПАНЕЛИ
зАМЕНА ЖИКЛЕРОВ
Снимите решетки, а затем
горелки с рабочей поверхности.
Используйте гаечный ключ,
чтобы заменить жиклеры “J” (рис.
11) на подходящие для нового
газа.
Установите горелки.
рис.11
РЕГУЛИРОВАНИЕ
МИНИМУМА
После замены жиклеров,
зажгите горелку и снимите ручку.
Поверните клапан в положение
слабо, вставив отвертку в шток:
закручивайте, чтобы уменьшить
пламя и ослабляйте, чтобы
увеличить (рис. 11).
Горелки не требуют
регулировки подачи воздуха.
Закрутите винт регулировки
сильно для газа G30/G31.
В любом случае, результатом
должно быть низкое, ровное и
правильное пламя вокруг всей
горелки.
Проверьте, чтобы пламя
не гасло, когда кран быстро
поворачивается от сильного к
слабому положению. Для горелок
с клапанами безопасности,
13
