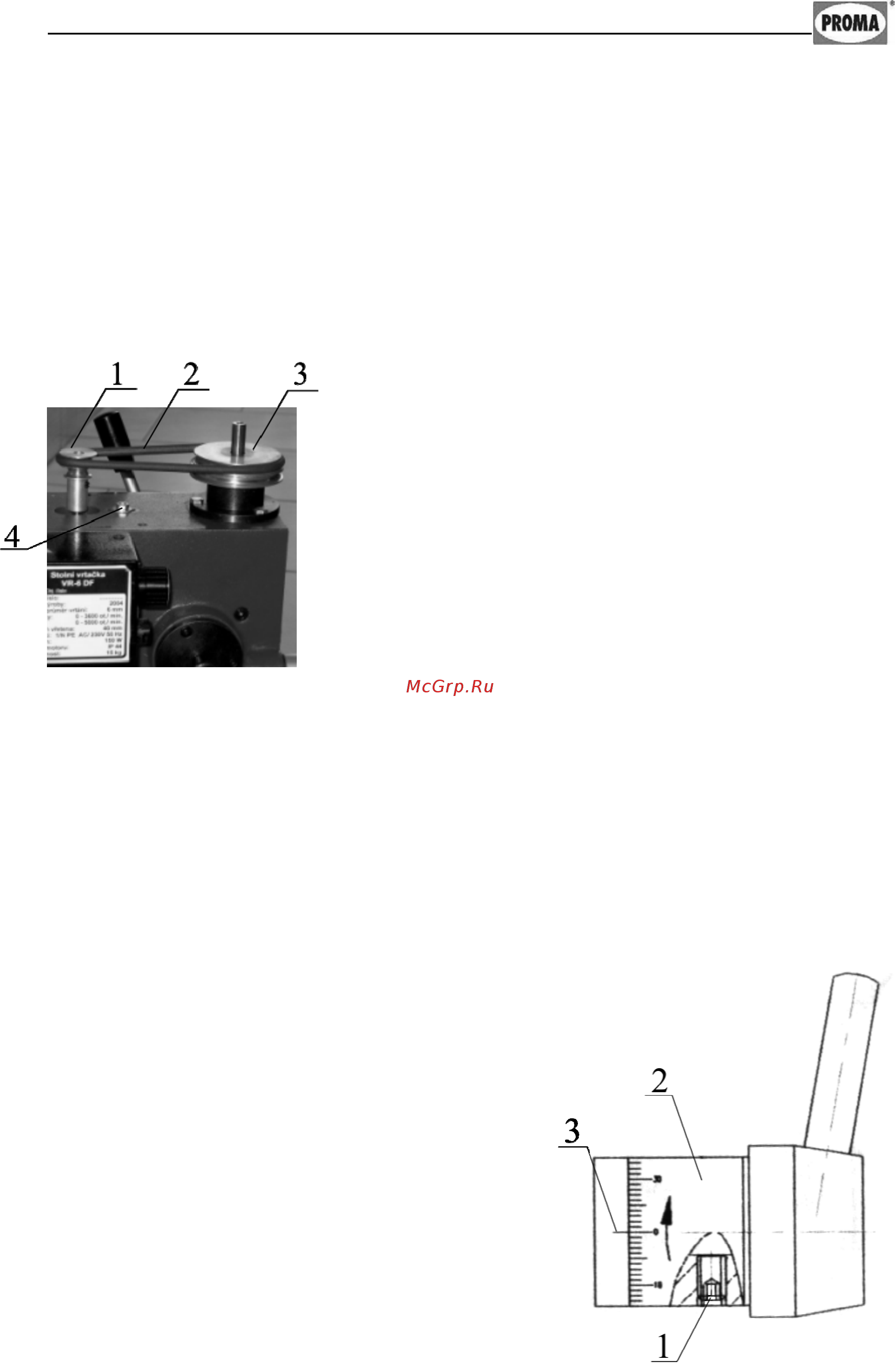

PROMA group Чешская республика Мельчаны 38 п и 518 01 г Добрушка уРКОМА Внимание При работе на самых малых оборотах ремень для переда чи вращения от электродвигателя шпинделю необходимо установить на шкивах в диапазоне 0 3600 об мин 6 Описание работы оборудования 6 1 Наладка оборудования Изменение диапазона вращения шпинделя см рис 5 1 2 3 Шпиндель сверлильного станка приводится в движение через ремень 2 с помощью однофазного электродвигателя Диапазон оборотов шпинделя можно изменять с помощью перемещения ремня на двухступенчатых шкивах 1 и 3 Плавная регули ровка скорости вращения шпинделя изменяется с помощью потенциометра Для изменения диапазона оборотов шпинделя открутите крепёжные винты защитного кожуха шкивов и снимите ее Установка ремня на нижнюю ступень шкивов обеспечивает диапазон оборотов от 0 Рисунок 5 до 3600 об мин Установка ремня на верхнюю ступень шкивов обеспечивает диапазон оборотов от 0 до 5000 об мин Регулировка натяжения ремня происходит за счет перемещения электро двигателя Ослабив два болта 4 и перемещая электродвигатель натяните ре мень так чтобы прогиб составлял примерно 1 см Правильное натяжение рем ня продлевает срок его службы Настройка глубины сверления см рис 6 При сверлении отверстий на заданную глубину можно пользоваться упором Дове дите сверло до поверхности обрабатываемого изделия и засверлитесь на глубину конусной заточки сверла Ослабьте стопорный винт 1 и поворачивайте шкалу 2 относительно риски 3 до требуемой глубины сверления Потом сно ва затяните стопорный винт 1 Рисунок 6 13
