3.УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

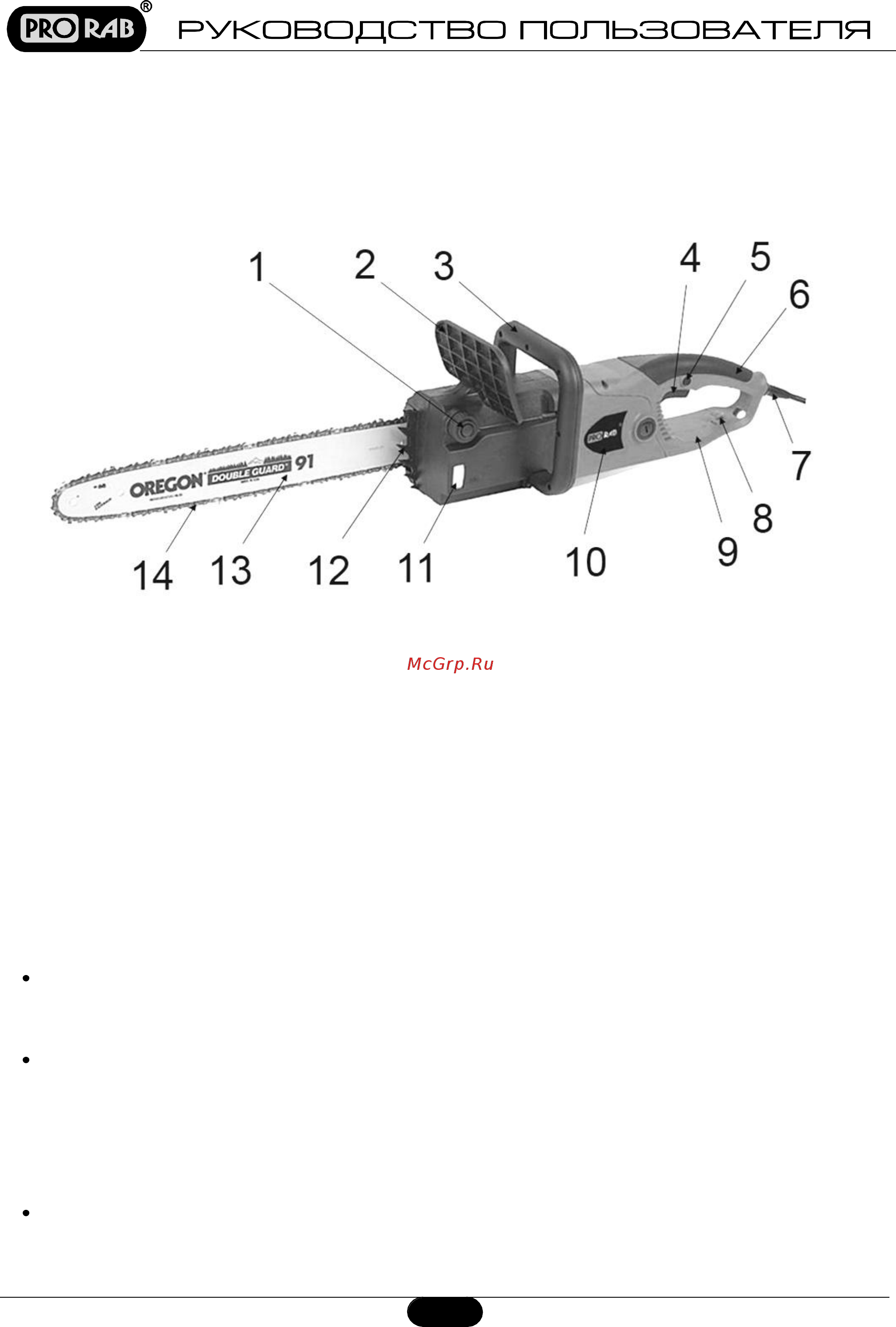

3.1. Составные части

1. Крышка бака смазки цепи

2. Ручка тормоза цепи

3. Передняя дуговая ручка

4. Клавиша пуска

5. Кнопка блокиратора пуска

6. Прорезиненная задняя ручка

7. Шнур сетевой

8. Скоба крепления сетевого шнура

9. Защитный экран задней ручки

10. Крышка защитная электродвигателя

11. Индикатор уровня масла смазки цепи

12. Зубчатый упор

13. Направляющая шина цепи

14. Цепь

3.2. Устройство системы безопасности

Ручка тормоза цепи (2)

Для безопасности, цепная пила оснащена инерционным тормозом цепи (2). Тормоз цепи включается

автоматически в случае резкого, сильного отскока, который вызывается прикосновением конца пилы

к древесине во время работы. Тормоз цепи установлен, чтобы блокировать пильную цепь перед

стартом и для моментальной остановки в экстренных случаях.

Тормоз цепи включается вручную (левой рукой), или автоматически, с помощью инерционного

механизма (в виде маятникового рычага, рукоятка тормоза цепи действует как противовес в

направлении отдачи). Данное движение приводит в действие пружинный механизм, который

зажимает ленту тормоза вокруг привода цепи (барабана муфты сцепления).

Кнопка блокировки пуска (5)

Предотвращает случайное включение двигателя. Клавиша пуска (4) не может быть нажата, если не

нажата кнопка блокировки пуска.
