3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

4. ЭКСПЛУАТАЦИЯ

4.1. Подготовка к работе

Внимание!

Перед сборкой инструмента, обязательно вытащите вилку сетевого кабеля из

розетки!

Распаковка станка и запчастей

Откройте коробку. Извлеките все комплектующие детали и узлы.

Проверьте комплектность инструмента.

Освободите узлы и детали инструмента от консервационной смазки

Сборка

Перед началом работы его необходимо собрать, как показано на рис. 2.

Установите основание (13) (См. Рис.2) на твердую и ровную

поверхность верстака таким образом, чтобы фиксатор (15)

рабочего стола (14) (См. Рис 2) выступал за край верстака и

обеспечивалась возможность доступа к нему при регулировке угла

заточки (вправо/влево).

Закрепите основание на верстаке при помощи болтов М8х80 сквозь

монтажные отверстия (13)(См. Рис.1) в основании.

Вставьте установочный винт (15) рабочего стола, в отверстие в

основании и закрепите его фиксатором (16) (См. Рис.2). После чего

установите станок в направляющие пазы в основании так, чтобы

1. Установочный винт

2. Направляющий паз

3. Держатель цепи

4. Абразивный диск

5. Защитный щиток абразивного круга

6. Защитный кожух

7. Рукоятка

8. Корпус

9. Выключатель

10. Винт регулировки зажима цепи

11. Винт ограничителя глубины

12. Основание

13. Монтажное отверстие

14. Подвижный рабочий стол

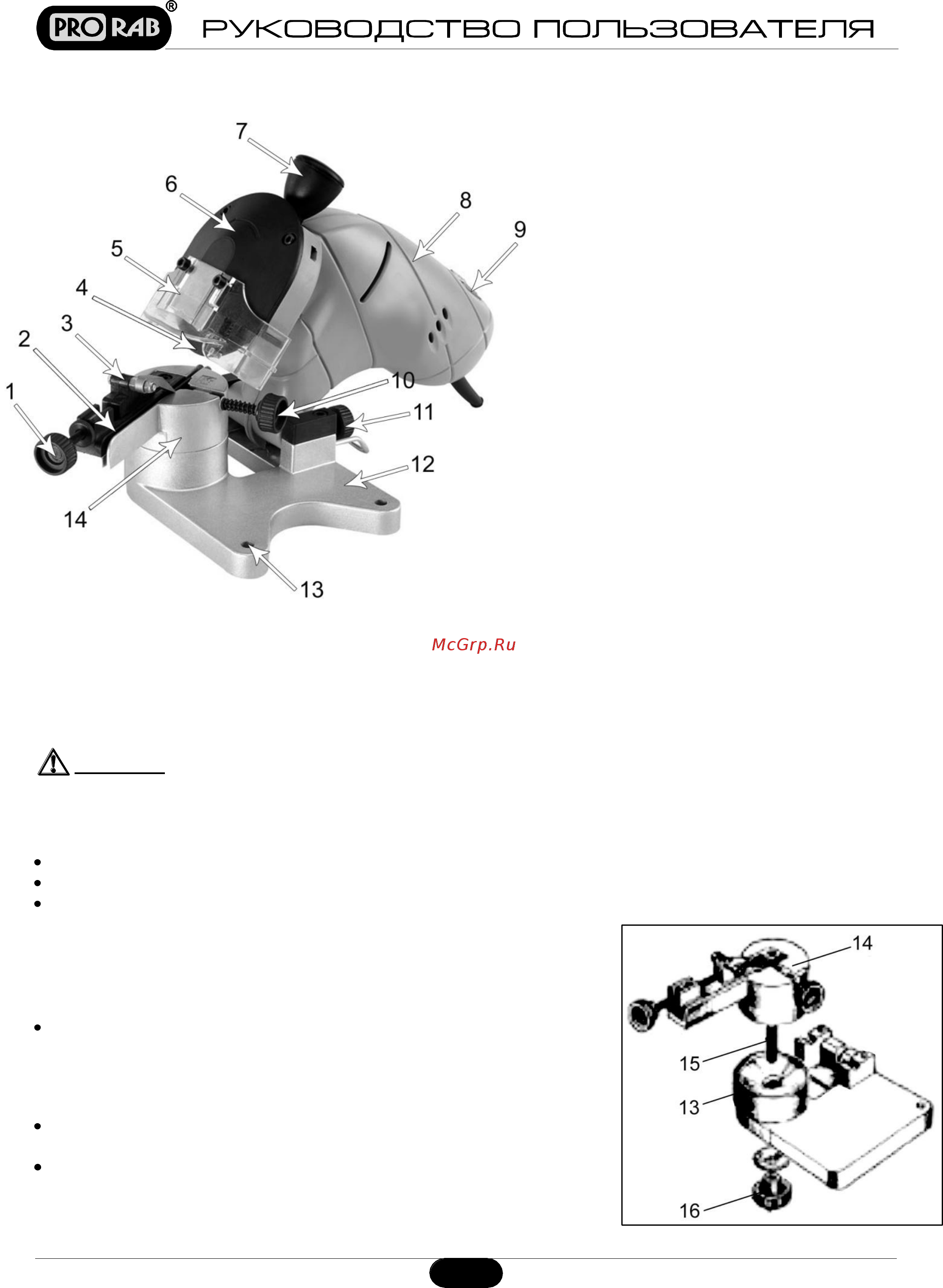

Рис. 1

Рис. 2
