Prorab 8106 [6/13] Порядок установки снятия режущего ножа

Установка дополнительной ручки на штангу

Для удобного управления триммером, обязательно используйте ручку D-образной формы (2)(См. Рис.1).

Ручка D-образной формы (2)(См. Рис.1) крепится на штангу триммера на удобной для Вас высоте.

Открутите гайку-барашек и выньте фиксирующий винт из рукоятки.

Установите рукоятку на штангу. Она плотно обжимает штангу и имеет паз, для фиксации на штанге.

Плотно закрепите фиксирующий винт и гайку-барашек.

Установка защитного кожуха

Для безопасной работы необходимо использовать защитный кожух (8)(См. Рис. 1) триммерной катушки!

Эксплуатация триммера без защитного кожуха категорически запрещено!

Кожух имеет паз округлой формы, для обхвата редуктора.

Наденьте защитный на корпус редуктора внизу штанги, зафиксируйте его положение винтами.

Установка плечевого ремня

Присоедините карабин плечевого ремня к кольцу (12)(См. Рис.4) для крепления плечевого ремня.

Отрегулируйте, при необходимости, длину плечевого ремня, отпустив его из пряжки.

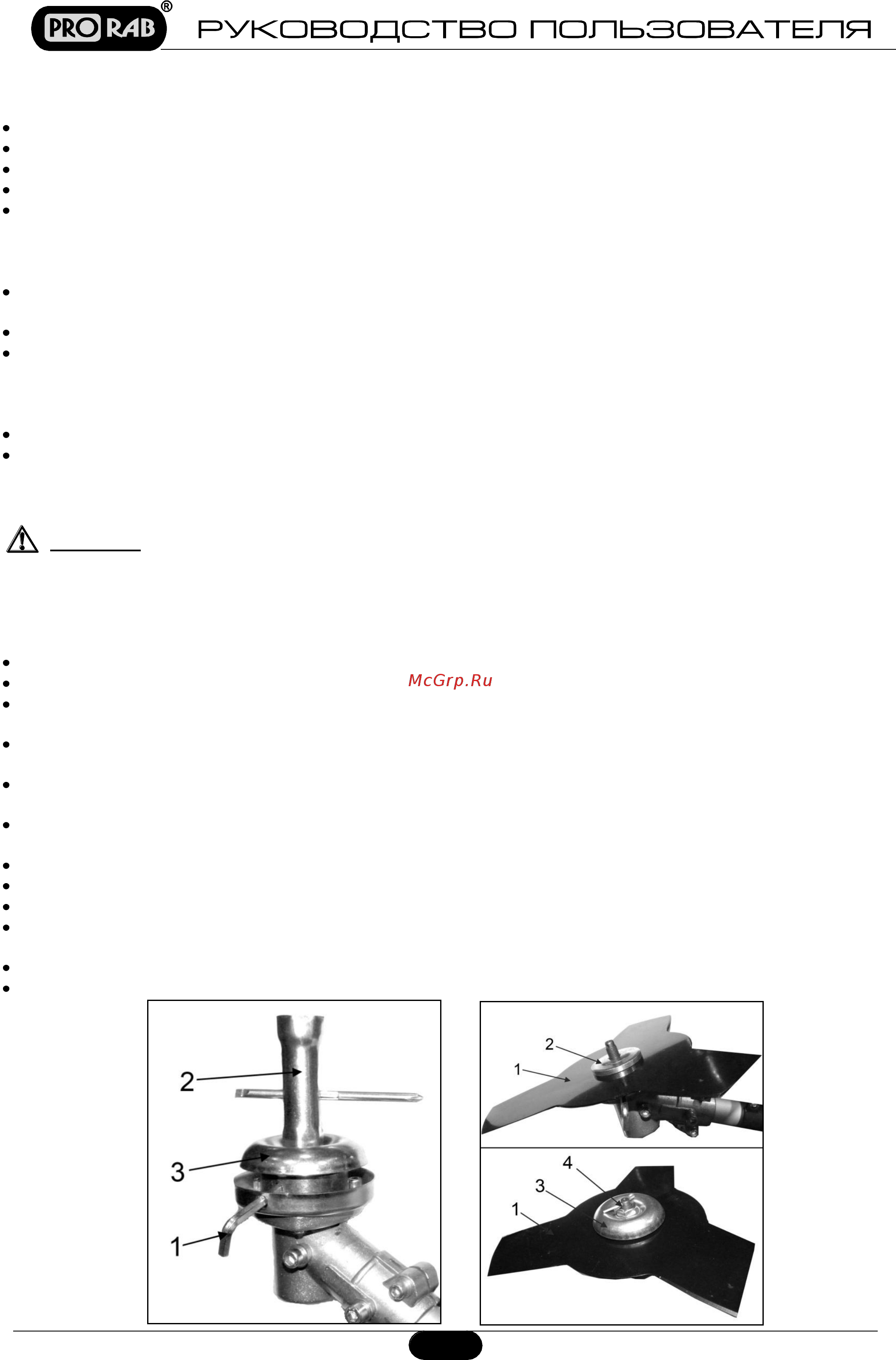

4.3. Порядок установки / снятия режущего ножа

Внимание! Все работы по проведению технического обслуживания инструмента выполнять

только при выключенном двигателе! При проведении работ по установке, снятию и

обслуживанию режущего ножа - необходимо использовать защитные перчатки!

Установка ножа:

Извлеките шплинт (4)(См. Рис.3) из отверстия, расположенного на конце вала.

Для откручивания гайки крышки редуктора с вала, необходимо зафиксировать положение редуктора.

Для фиксации редуктора, вставьте шестигранный ключ (1)(См. Рис.2)(входит в комплект), или подобный

стопорный стержень в совмещенные отверстия в чашке редуктора и ступице вала.

Используя комбинированный ключ (2)(См. Рис.2)(входит в комплект поставки), открутите гайку, снимите крышку

(3) (См. Рис.2) и фиксирующую шайбу с вала.

Установить режущий нож (1)(См. Рис.3) на ступицу изделия таким образом, чтобы сторона с надписями была

обращена к ступице.

Убедитесь, что режущий трехлопастной нож (1)(См. Рис.3) правильно отцентрирован, и плотно сел на

посадочный вал ступицы.

Установите на вал фиксирующую фланцевую шайбу (2)(См. Рис.3) выпуклой стороной наружу.

Установите поверх фланцевой шайбы (2) защитную крышку (3)(См. Рис.3).

Установите (наживите) гайку на вал. Проверить правильность установки режущего ножа.

Удерживая редуктор в зафиксированном состоянии, надежно затяните гайку ключом, поворачивая ее против

часовой стрелки (со стороны выходного вала редуктора).

Установите шплинт (4)(См. Рис.3) в отверстие на конце вала.

Выньте стопор из отверстия в чаше редуктора.

Рис. 3

Рис. 2
