Prorab ecm 140 a [5/11] Сборка

3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

4. ЭКСПЛУАТАЦИЯ

4.1. Сборка

Внимание!

Рекомендуется работать с помощником при сборке бетоносмесителя!

Стойка

Наденьте на стойку оси (5)(См. Рис.1) колеса. И зафиксируйте их с помощью

стопоров - шплинтов

К несущей раме присоедините дополнительную опору. Вставьте через отверстия с одной стороны

два болта, потом плоские шайбы. Установите и загните каждый конец шплинта наружу.

Затяните винты.

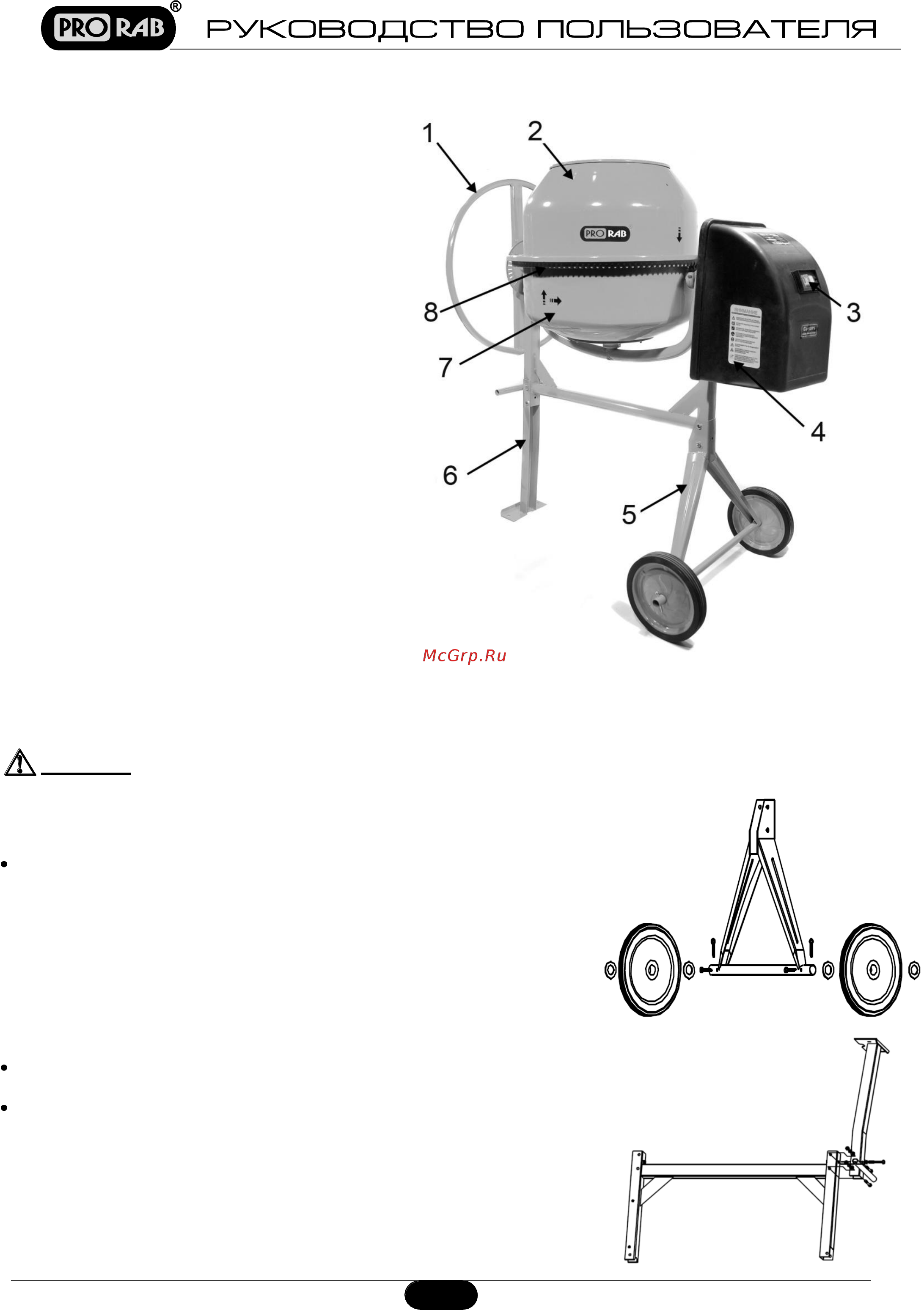

1. Колесо наклона барабана

2. Барабан верхний / загрузочное отверстие

3. Кнопка выключателя

4. Кожух электродвигателя

5. Стойка с колесами для перевозки

6. Стойка опорная

7. Барабан нижний

8. Венец зубчатый

Рис. 1
