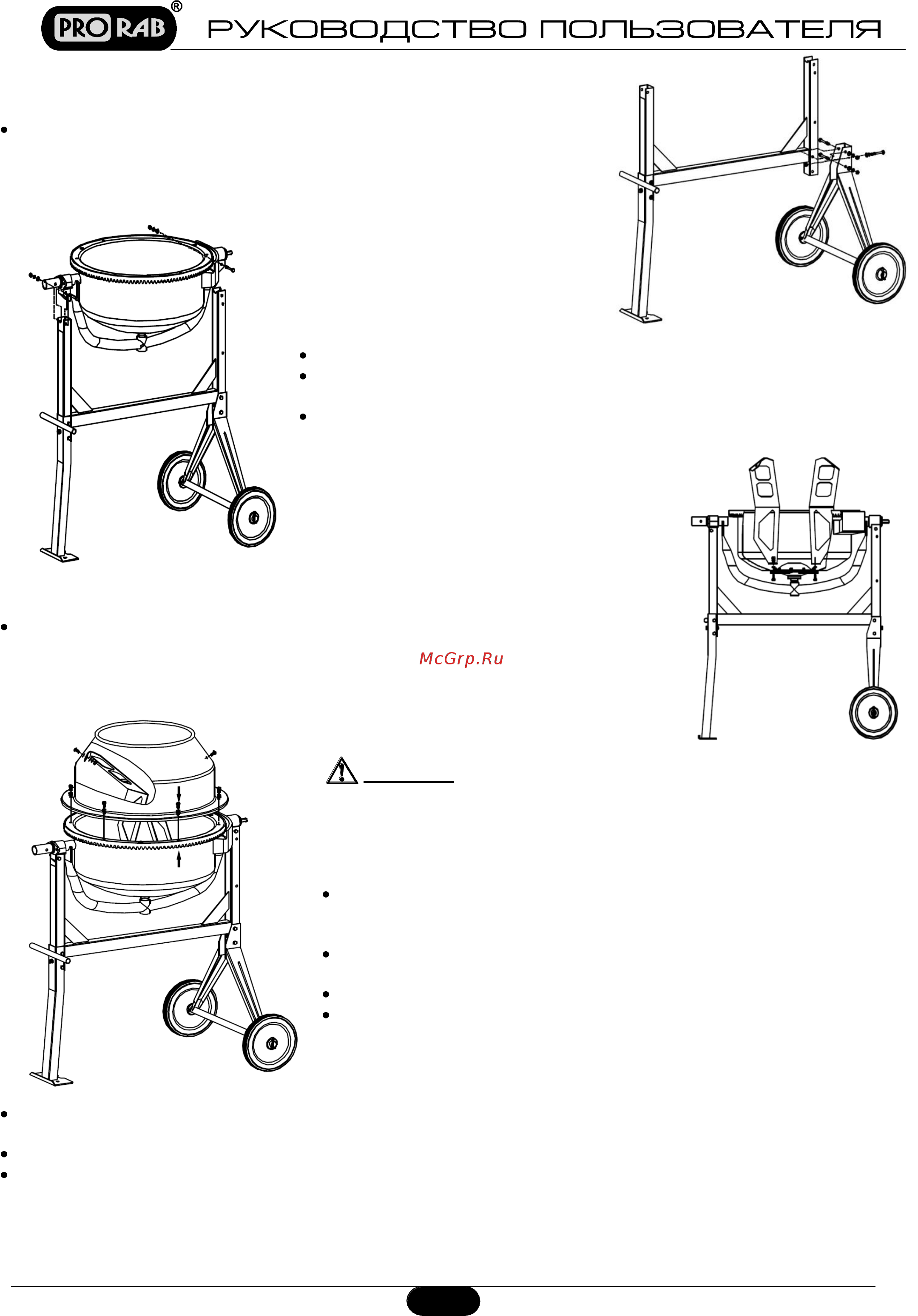

Prorab ecm 125 a [6/11] Верхний барабан

Соедините раму с колесной основой. Удостоверьтесь, что все болты

хорошо затянуты.

Нижний барабан

Поместите кронштейн во втулку несущего вала.

Осторожно поместите нижний барабан на боковую стойку, так чтобы

подшипники попали в соответствующие пазы.

Выровняйте с каждой стороны отверстия, закрепите гаечным ключом

болты, шайбу, стопорную шайбу и гайку. Проверьте надѐжность

крепления.

Лопасти

Установите лопасти в нижний барабан бетономешалки, закрепив их с внешней

стороны двумя болтами.

Верхний барабан

Внимание!

Стрелки на двух барабанах служат для правильной

установки верхнего барабана на нижний. Если у Вас

появятся проблемы с установкой, поместите

верхний барабан на нижний, и вращайте его до тех

пор, пока стрелки не выровняются.

Поместив верхний барабан (2)(См. Рис.1) на обод нижнего барабана

(7)(См. Рис.1), убедитесь в совпадении пазов и стрелок, и свободном

вращении лопастей внутри барабана.

Закрепите положение верхнего барабана с помощью болта, гровера,

шайбы и гайки, продетого в отверстие на ободе,

Убедитесь в надѐжности крепления.

Закрепите лопасти к верхнему барабану, прикрепив их с внешней

стороны двумя болтами, продетыми в отверстия в корпусе барабана.

Между лопастью и барабаном должна быть установлена прокладка, а также шайба, пружинная шайба и

гайка.

Убедитесь в том, что верхняя и нижняя лопасти закреплены.

Убедитесь в том, что все болты крепко затянуты.
