Prorab ecm 63 [7/12] Верхний барабан

8 8

Внимание!

Стрелки на двух барабанах служат для правильной установки верхнего на

нижний. Если у Вас появятся проблемы с установкой, поместите верхний

барабан на нижний и вращайте его до тех пор, пока стрелки не выровняются.

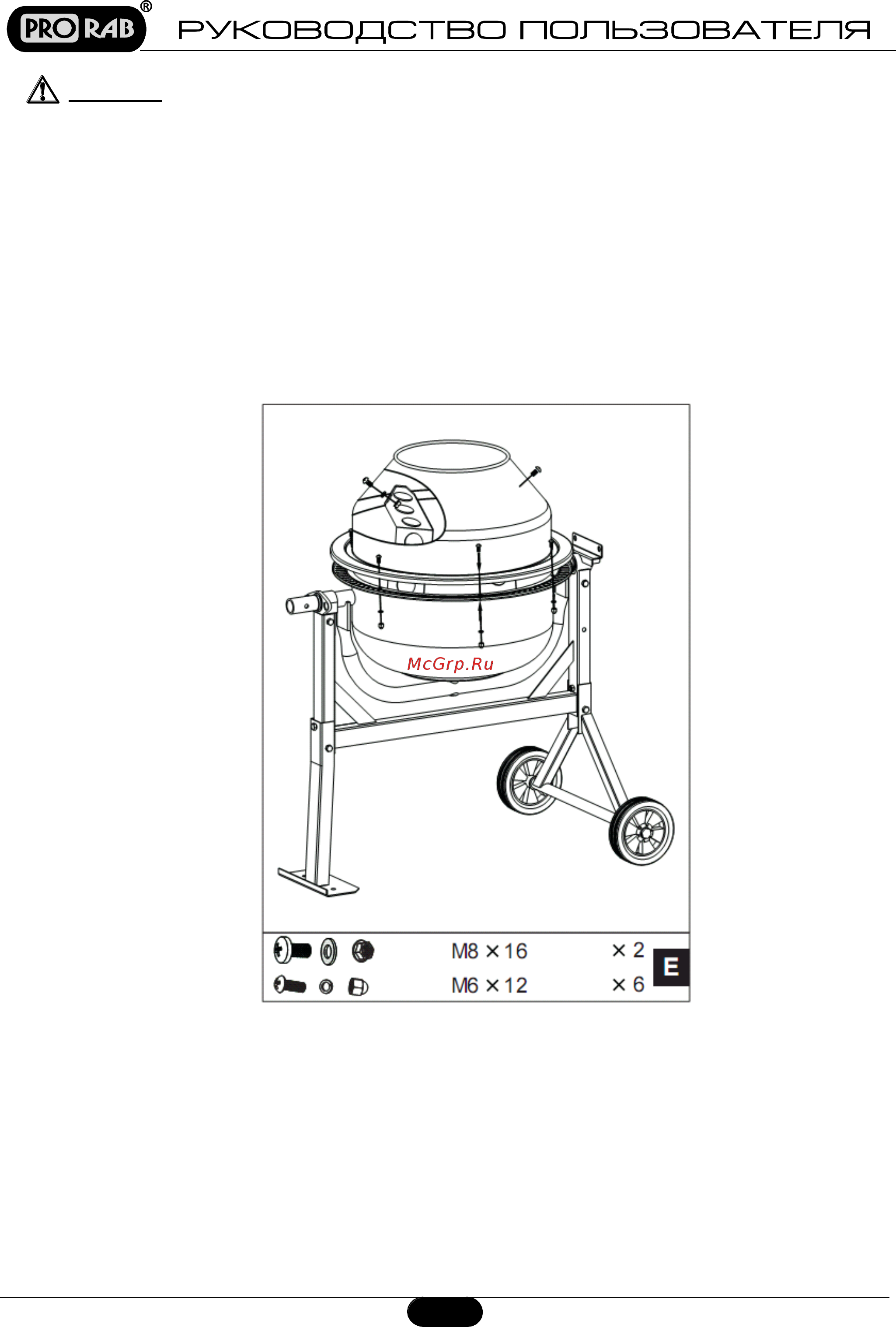

Верхний барабан

1. Поместив верхний барабан на обод нижнего барабана, убедитесь в совпадении пазов и стрелок.

2. Закрепите положение верхнего барабана с помощью болта М6х12, продетого в отведѐнные для этой

цели отверстия на ободе, гровера, шайбы и гайки. Убедитесь в надѐжности крепления.

3. Закрепите лопасти, прикрепив их с внешней стороны двумя М8х16 болтами, продетыми в специально

предназначенные для этой цели отверстия.

4. Между лопастью и барабаном должна быть установлена прокладка, а также шайба, пружинная шайба

и гайка.

5. Убедитесь в том, что верхняя и нижняя лопасти закреплены.

Наклонное колесо

1. Наденьте крепящий диск на конец вала с большим диаметром со стороны ножек стойки, ободок

смотрит вовнутрь, как показано на рисунке. Закрепите конструкцию двумя М8х20 болтами, на каждый

помещается гровер, шайба и гайка.

2. Рессора крепиться скобой. Поместите колесо на конец вала с большим диаметром так, чтобы

совпали пазы. С другой стороны закрепите конструкцию с помощью болта М8Х50, гайки, шайбы и

гровера. Хорошо закрутите гайку, но не очень сильно, так чтобы колесо не задевало болт при

вращении. Освободите рессору, убрав скобу.
