11
TECH MIG 350 P
6. ОПИСАНИЕ АППАРАТА

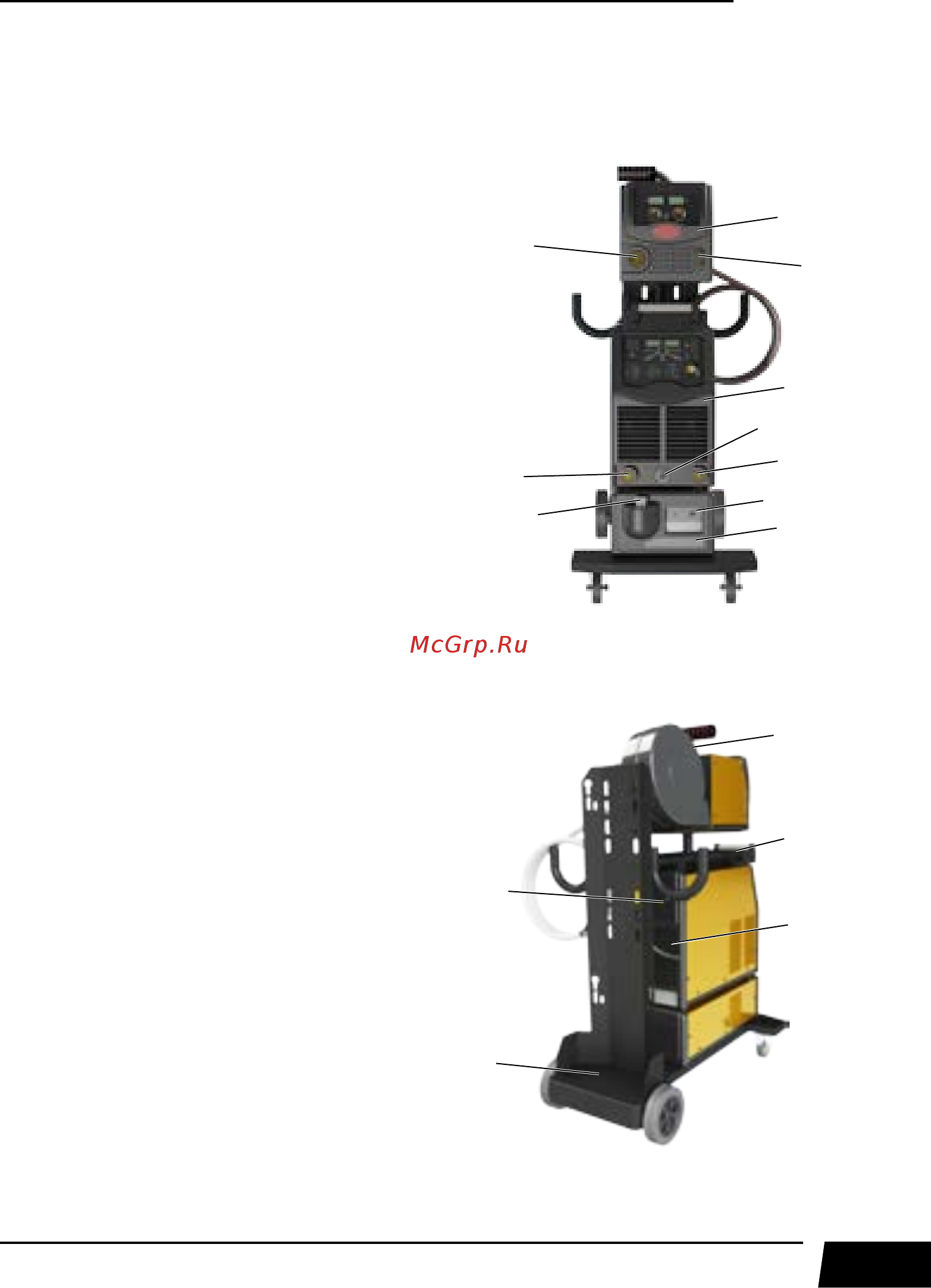

На рисунке 6.1 показан вид спереди.
1. Источник питания
2. Панельная розетка «+»
3. Панельная розетка «-»
4. Разъем подключения подающего
механизма
5. Кулер
6. Заливная горловина
7. Предохранитель
8. Подающий механизм
9. Разъем подключения горелки EURO
10. Разъем подключения водяного
охлаждения
Рис. 6.1. Вид спереди.
На рисунке 6.2 показан вид сзади.
1. Защитный кейс
2. Подставка для баллона
3. Турель
4. Вентиляционные отверстия
5. Задняя панель (см. рис. 6.3)
Рис. 6.2. Вид сзади.
1
8
2
2
3
4
9
10
4
5
5
3
1
7
6
